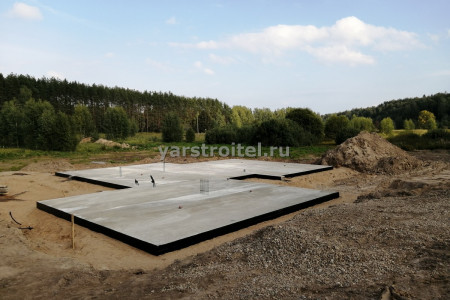

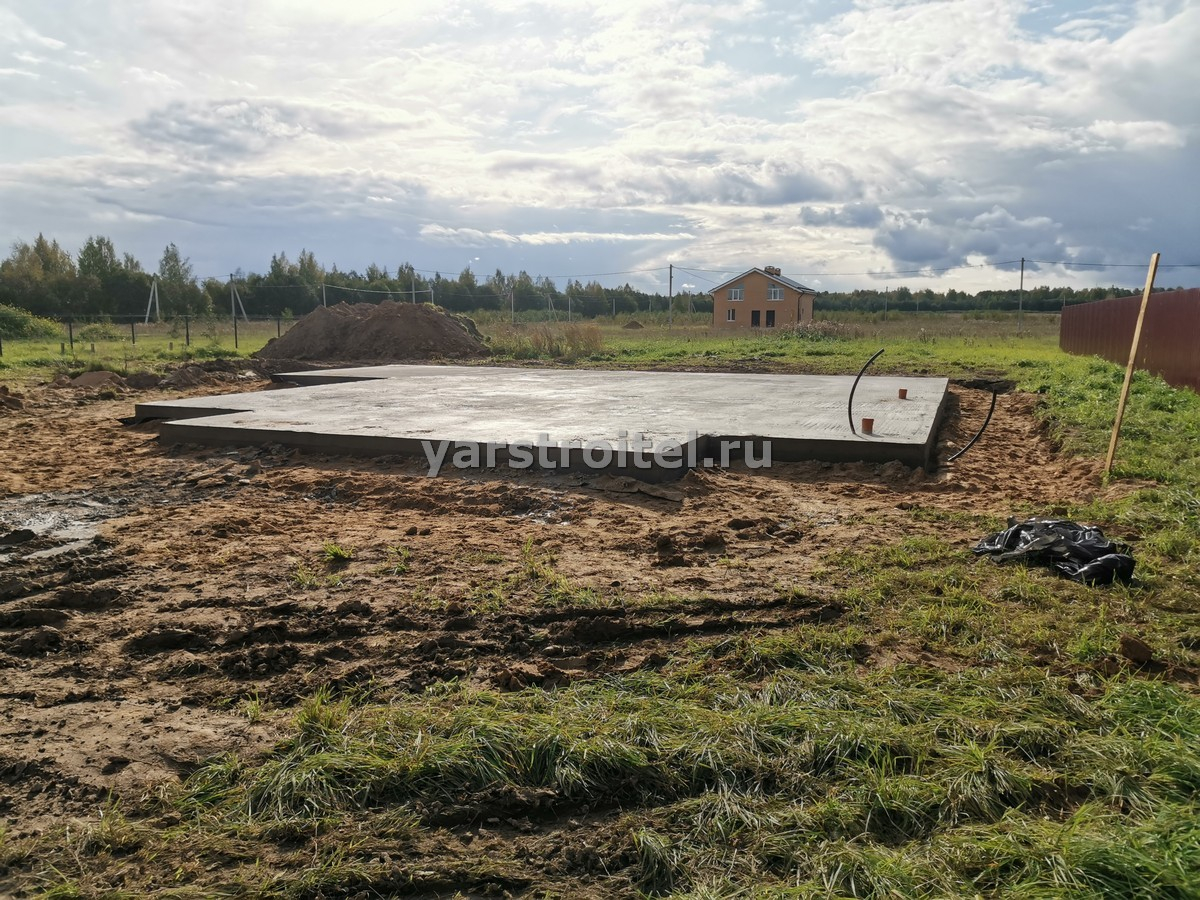

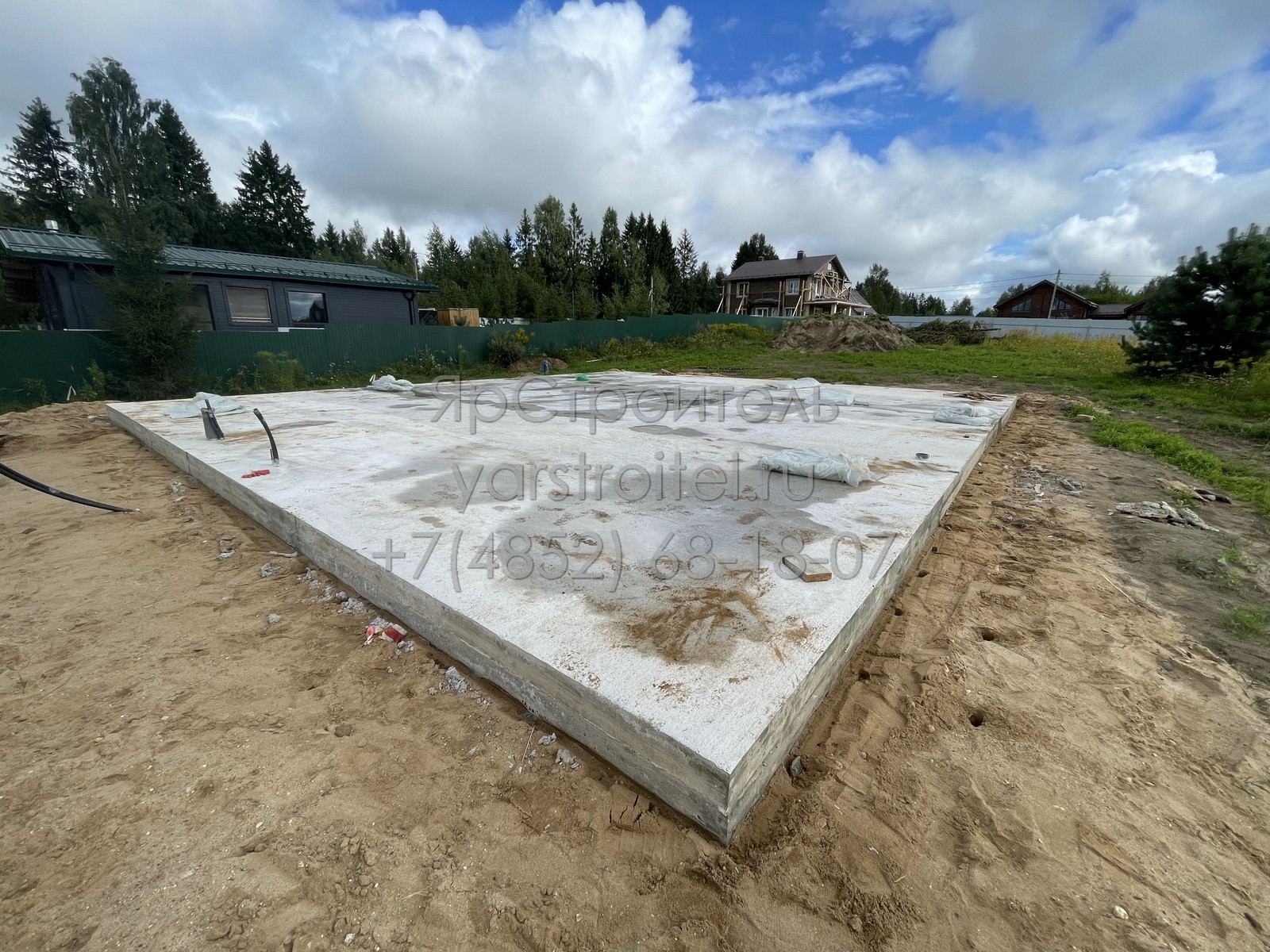

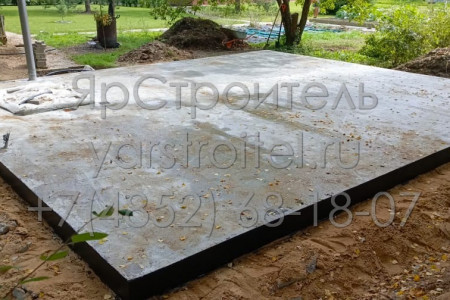

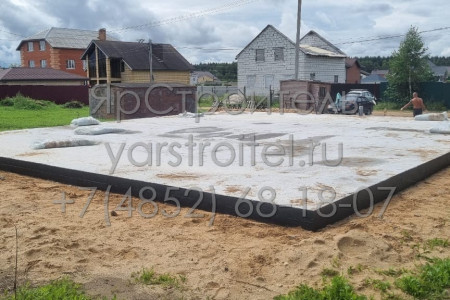

Монолитная плита для фундамента – прочное и надежное изделие, которое подходит как для дома небольшого и легкого, так и для тяжелого сооружения из кирпича из нескольких этажей. Основание имеет вид цельной подошвы с армированием, которая сооружается по всей площади строения. Заливать его можно на участки без рельефа, но при необходимости можно обустроить с опорами на сваи, однако, это достаточно сложный, трудоемкий и дорогой вариант.
Устройство монолитной плиты
Фундамент монолитная плита является массивным железобетонным строительным элементом, который отличается от других типов основания тем, что он не требует глубокого заглубления в грунт (является мелкозаглубленным).
Компоненты монолитной плиты:
- Бетон. Марка заказывается в зависимости от расчетной нагрузки на фундамент, обычно используется бетон марки М300-М400. Армирование обеспечивает прочность и жесткость плиты. Для армирования используется стальная арматура в виде прутов диаметром 10-20 мм;
- Арматурный каркас. Пространственная конструкция: изготавливается из арматурных прутов в два или более слоя с ячейкой 150х150 мм или 200х200 мм. Обеспечивает прочность, равномерно распределяет нагрузку по всей площади плиты и препятствует образованию трещин;
- Опалубка. Форма для бетона создает форму будущей плиты и удерживает бетонную смесь до ее застывания. Конструкция может быть изготовлена из деревянных щитов, OSB плит, металлических листов или специальных несъемных опалубочных систем;
- Гидроизоляционный слой (по желанию). Защита от влаги предотвращает проникновение грунтовых вод в бетон и образование плесени. Материалы: рулонные материалы (рубероид, полиэтиленовая пленка), обмазочные мастики, проникающие гидроизоляторы;
- Утеплительный слой (по желанию). Снижение теплопотерь, сохраняет тепло в доме и уменьшает расходы на отопление. Материалы: экструдированный пенополистирол, пенопласт, минеральная вата.

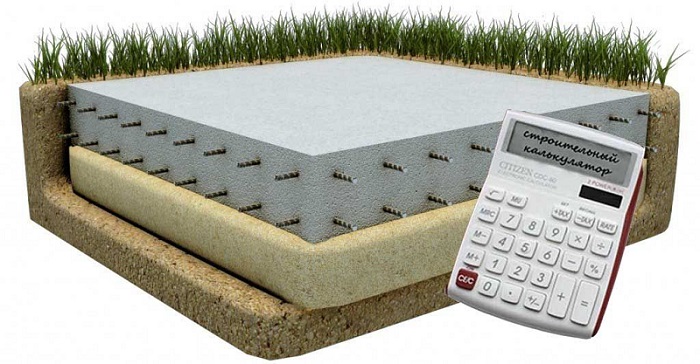

Как рассчитать монолитный плитный фундамент?
Лучше доверить расчет монолитного плитного фундамента в Ярославле профессиональным инженерам, они должны дополнительно разработать проектно-техническую документацию для строительства теплого дома. Но иногда бывают ситуации, когда нет возможности обратиться к специалистам, в этом случае можно провести расчет базовых параметров самостоятельно. Также можно использовать калькулятор для проведения расчетов, его можно найти в интернете на любом строительном сайте.
Как рассчитывается оптимальная толщина плиты?
Толщина является основным параметром для плитного основания, так как от нее зависит сколько конструкция способна выдержать нагрузки. Если плита будет недостаточно толстой, она может не справиться с нагрузками, которые на нее действуют. С другой стороны, слишком толстый фундамент будет иметь необоснованную стоимость с финансовой точки зрения.
Основные шаги и факторы, учитываемые при расчете:
- Определение нагрузок. Необходимо учитывать вертикальные нагрузки от самого здания, а также дополнительные нагрузки, такие как снег, ветер и прочее;

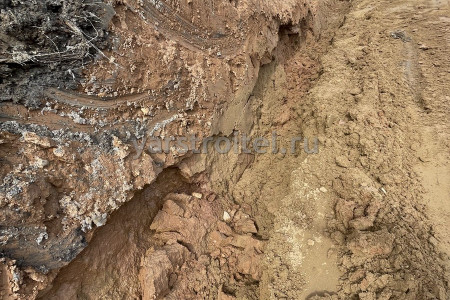

- Характеристики грунта. Различные типы грунта имеют разные несущие способности. Например, мягкий грунт требует более широкой и укрепленной плиты;
- Климатические условия. В зонах с высокой сейсмической активностью или заморозками необходимо учитывать соответствующие факторы при расчете толщины плиты;
- Геометрические параметры здания. Размеры и конфигурация здания влияют на распределение нагрузок и, следовательно, на оптимальную толщину плиты;
- Стандарты и нормативы. Существуют строительные стандарты и рекомендации, которые определяют минимальные требования к толщине плиты в зависимости от вышеперечисленных факторов.
Приблизительная толщина плиты:
- Для одноэтажных зданий на песчаных или глинистых грунтах: 150-200 мм;
- Для двухэтажных зданий на песчаных или глинистых грунтах: 200-250 мм;
- Для зданий на пучинистых грунтах: 250-300 мм и более.
Особенности расчета армирующего каркаса
Для монолитной плиты с толщиной 150-200 мм рекомендуется делать армирующий каркас в один ряд, он устанавливается по центральной горизонтальной оси. Для плит от 200 мм и более стоит размещать армирующую сетку в два ряда, также устанавливается бетонный слой с толщиной по 30 мм снизу и сверху.
Стандартный размер ячеек сетки должен составлять 200-300 мм. Для производства применяется рифленая арматура с сечением от 12 до 16 мм.
Расчет сечения выполняется в зависимости от прогнозируемых нагрузок и необходимой несущей способности основания. Определение объема материала происходит с учетом площади будущей плиты и расстояния между продольными и поперечными прутьями в каркасе.
Фундамент из монолитной плиты – последовательность работ

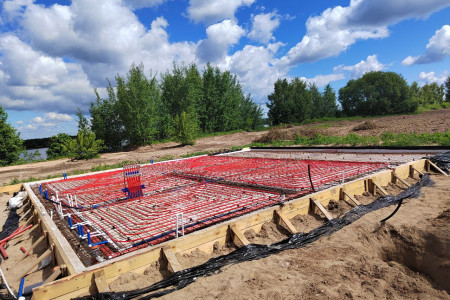

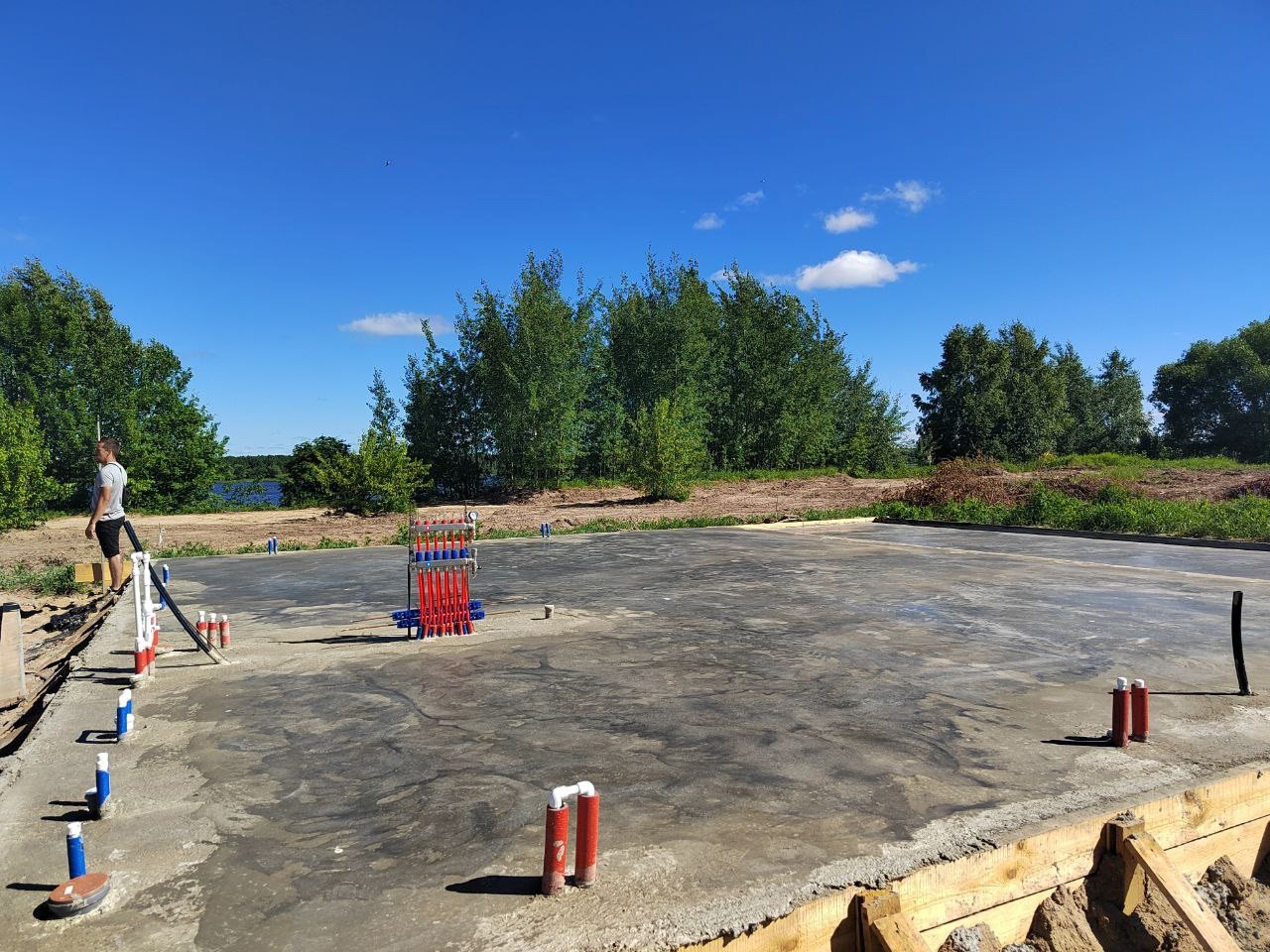

Устройство монолитной плиты (в т.ч. и УШП) – это комплексный процесс, требующий тщательной подготовки и соблюдения технологии. Если нет опыта в этом деле, то можно купить уже готовую плиту или обратиться за услугой строительства фундамента к профессионалам компании, которые быстро и по приемлемой цене проведут установку.
Установка под ключ включает следующие этапы:

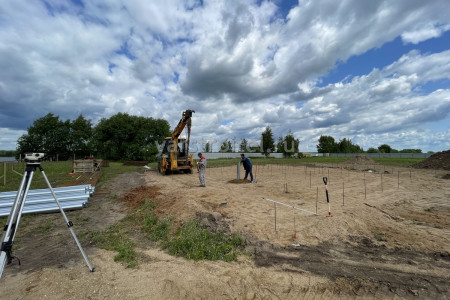

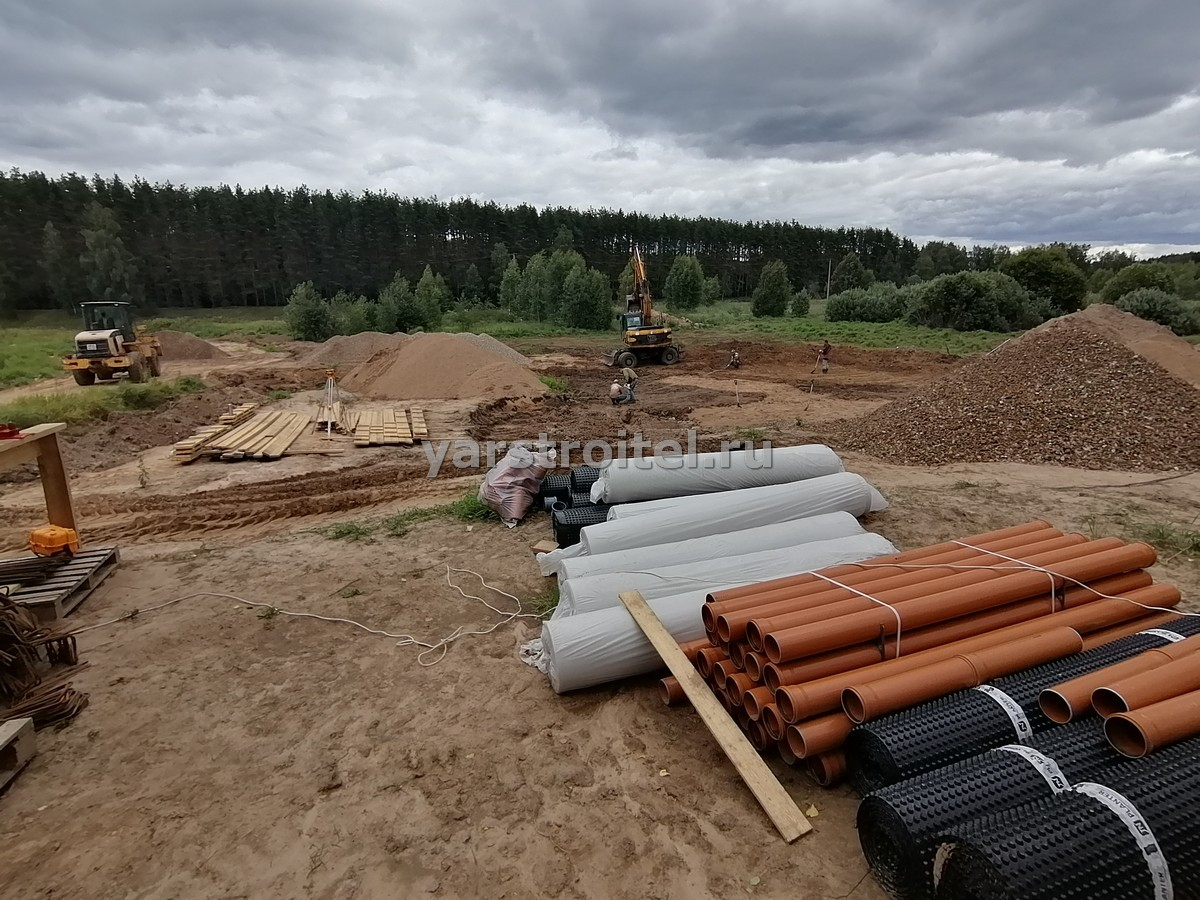

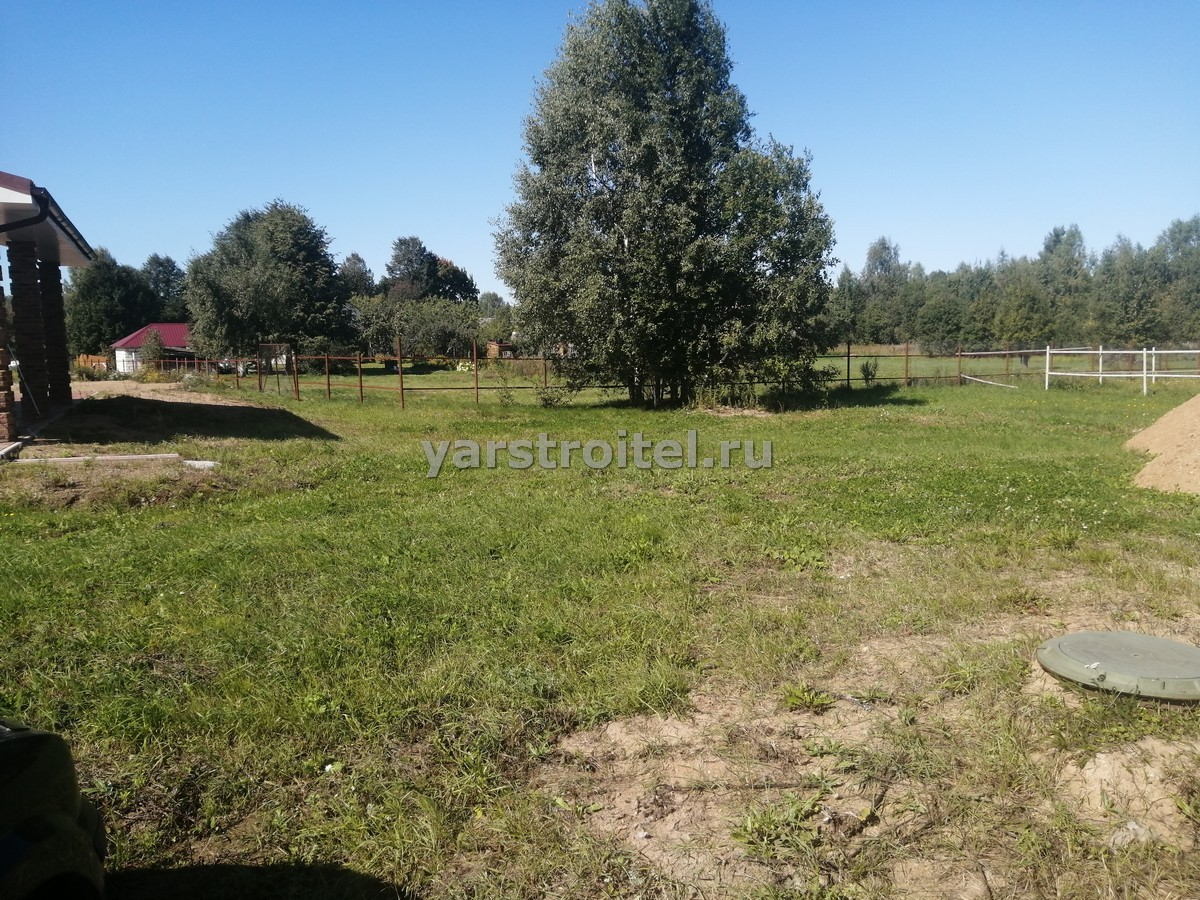

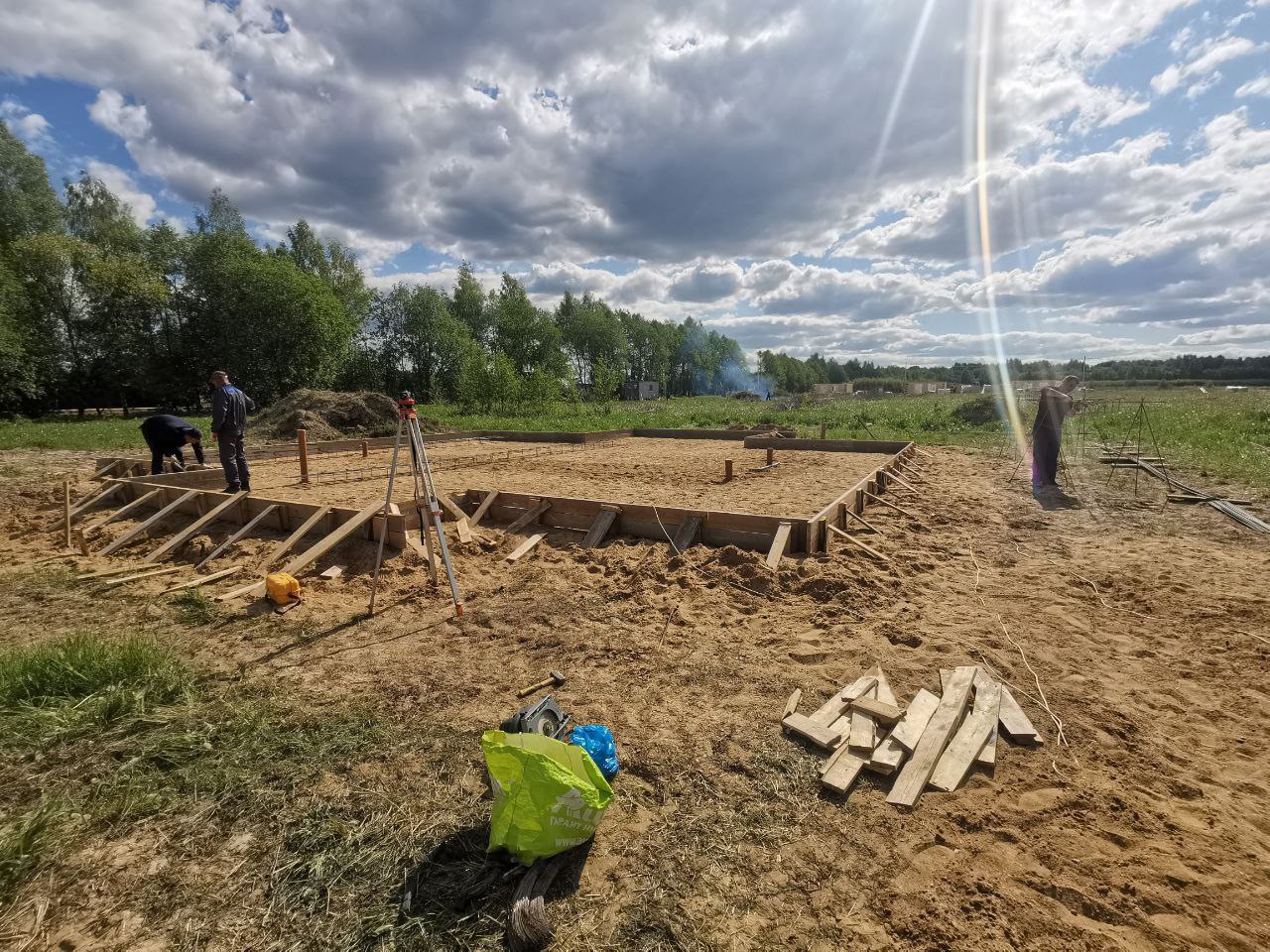

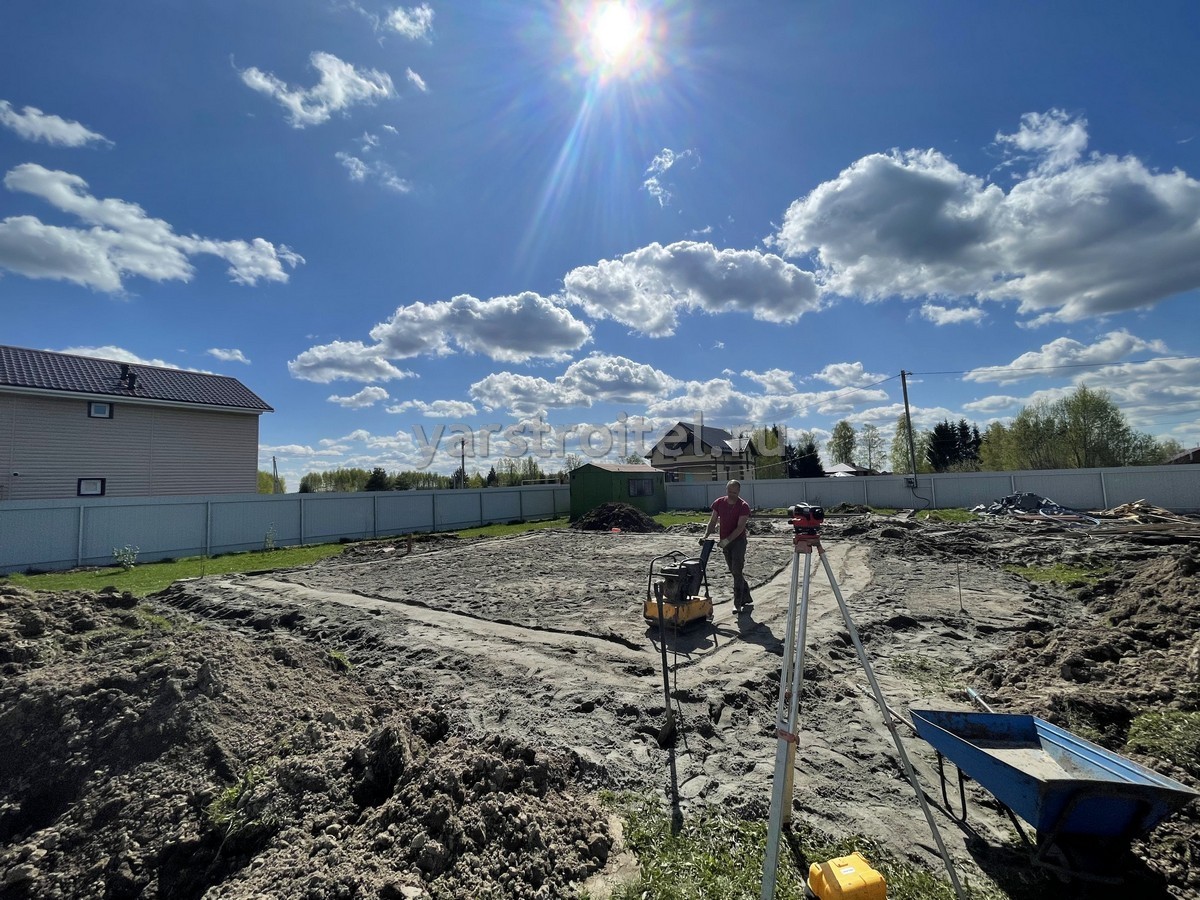

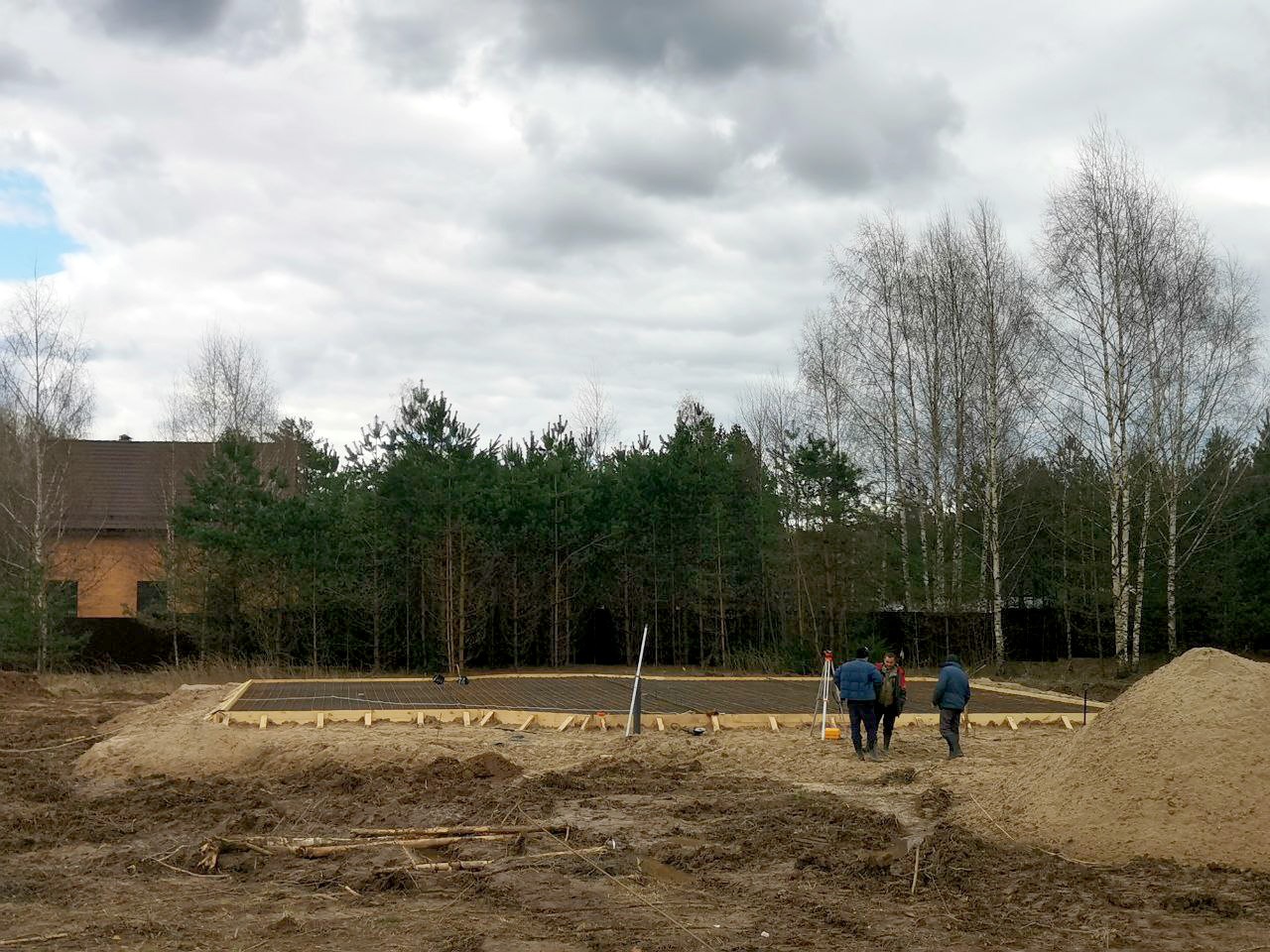

- Подготовка. Определяются границы будущей плиты и переносятся на землю с помощью колышков и шнура. Проводятся геодезические работы для определения типа грунта, уровня грунтовых вод и рельефа участка. Составляется проект фундамента с расчетом толщины плиты, армирования и других параметров;

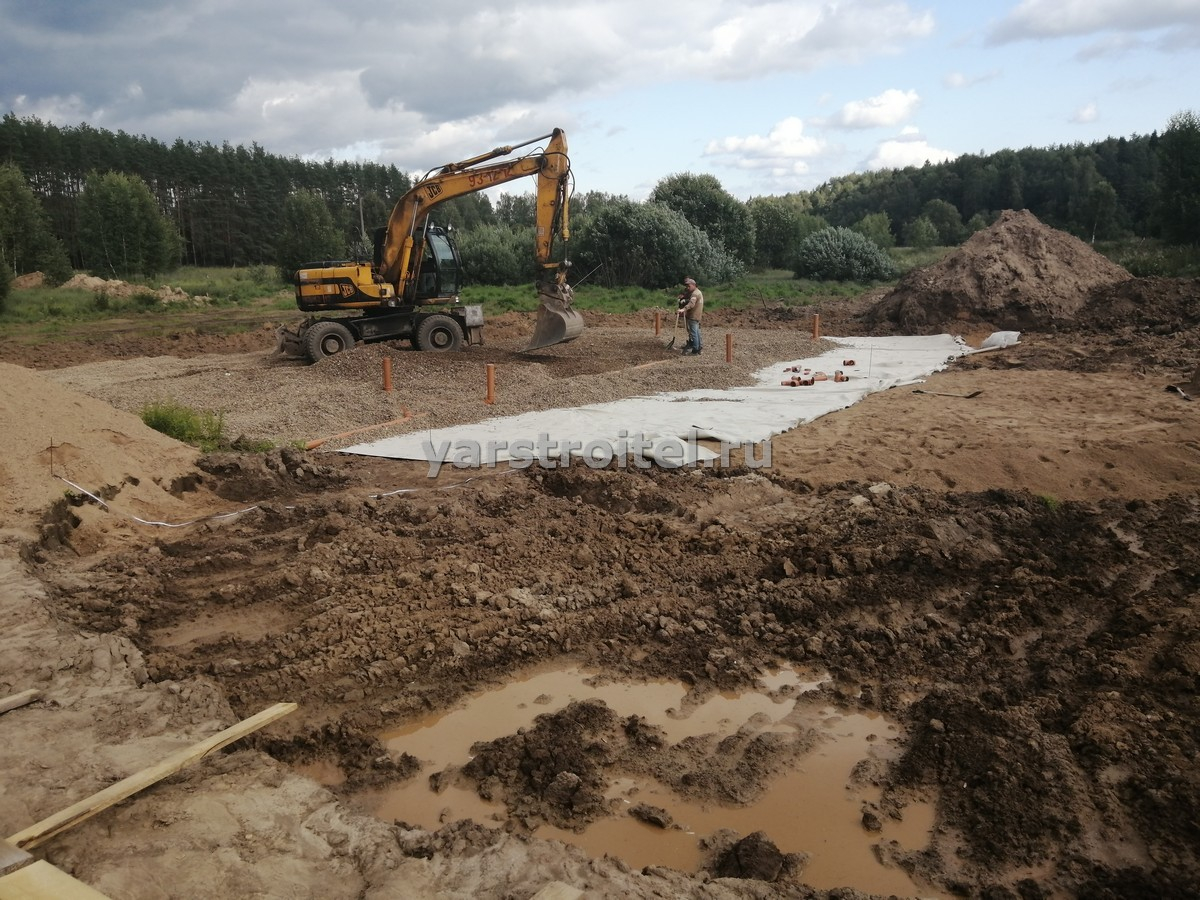

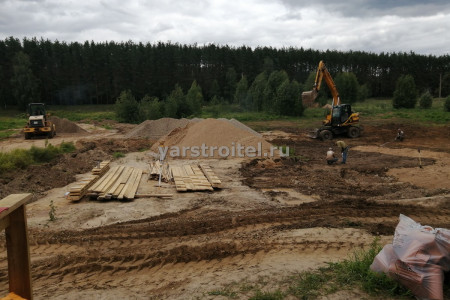

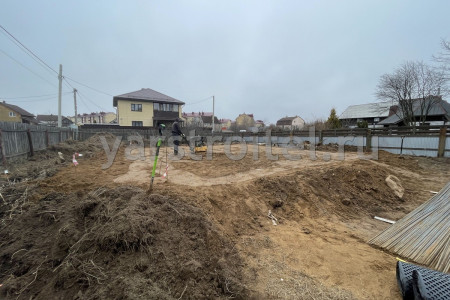

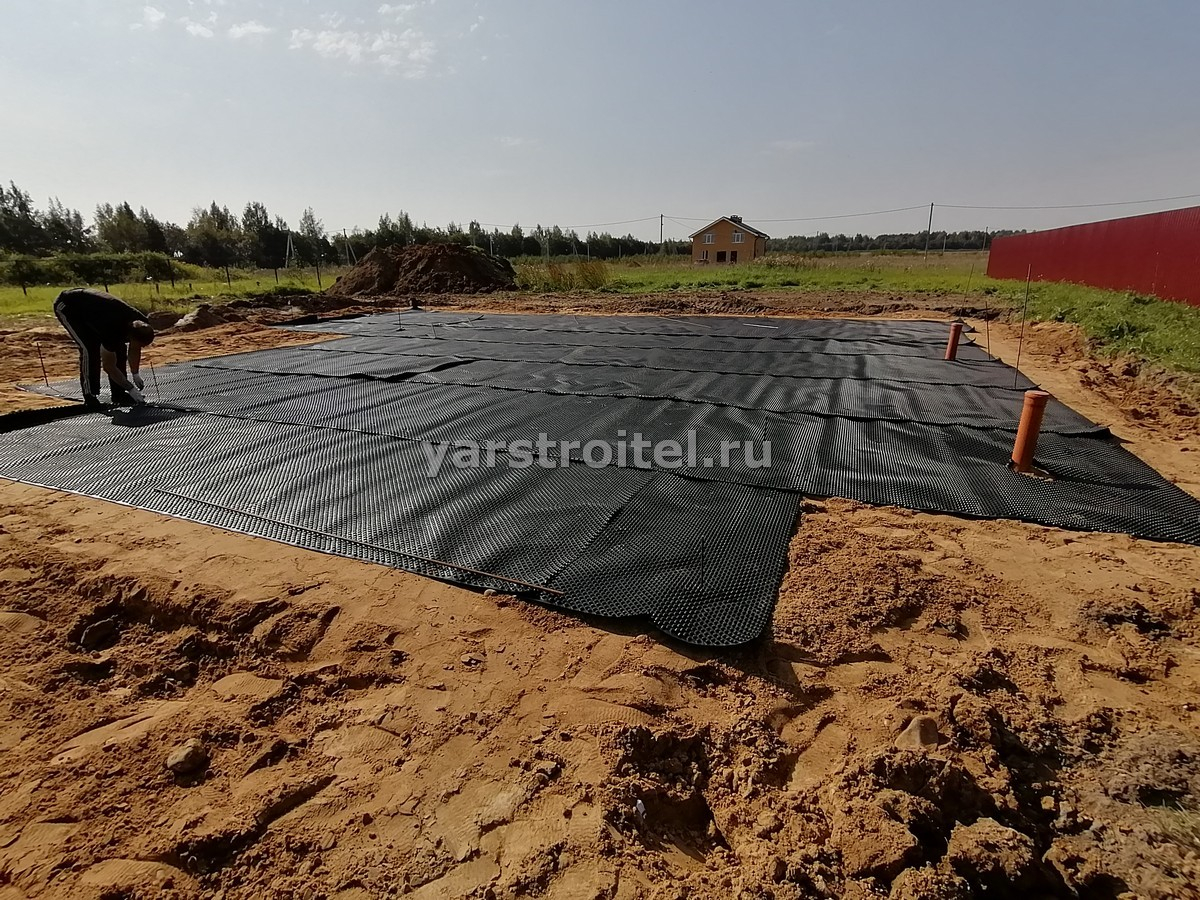

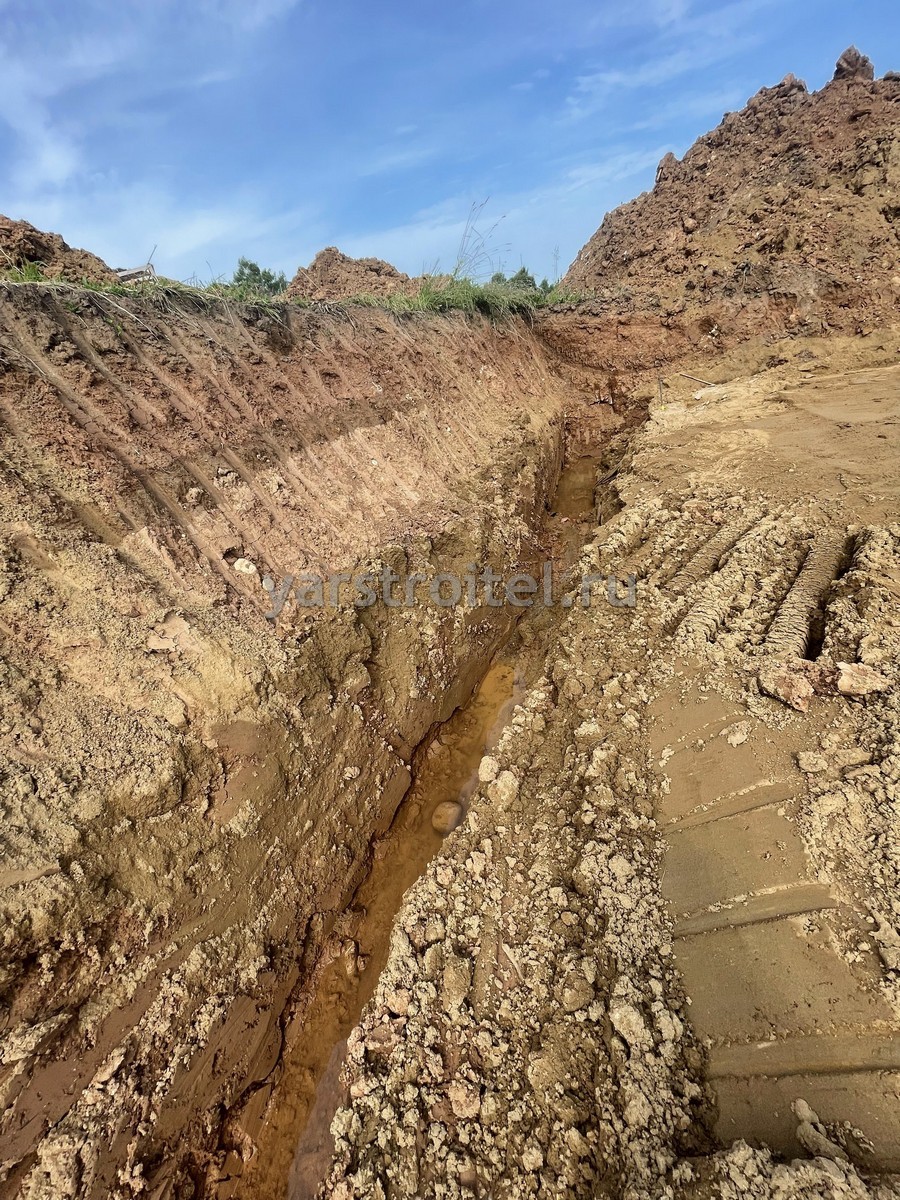

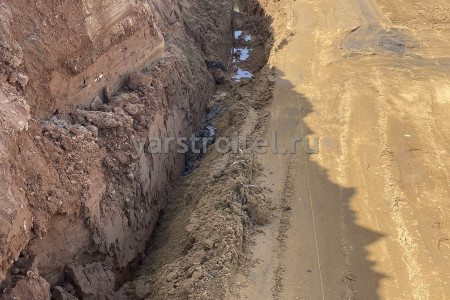

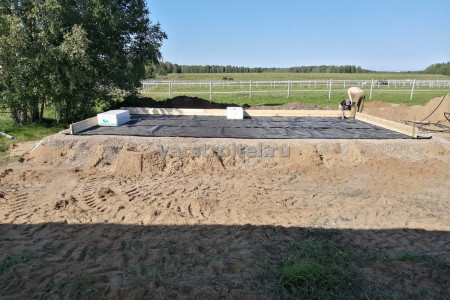

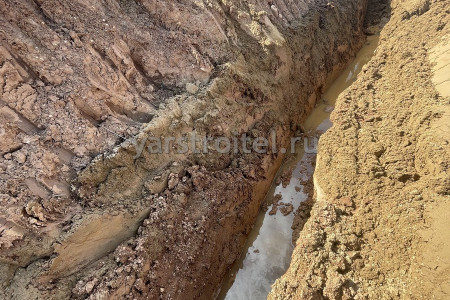

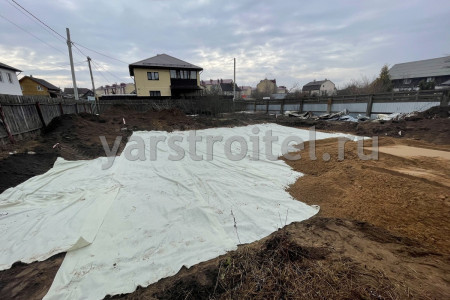

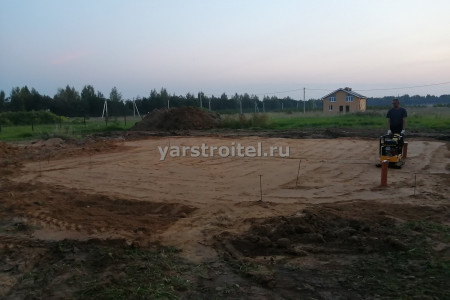

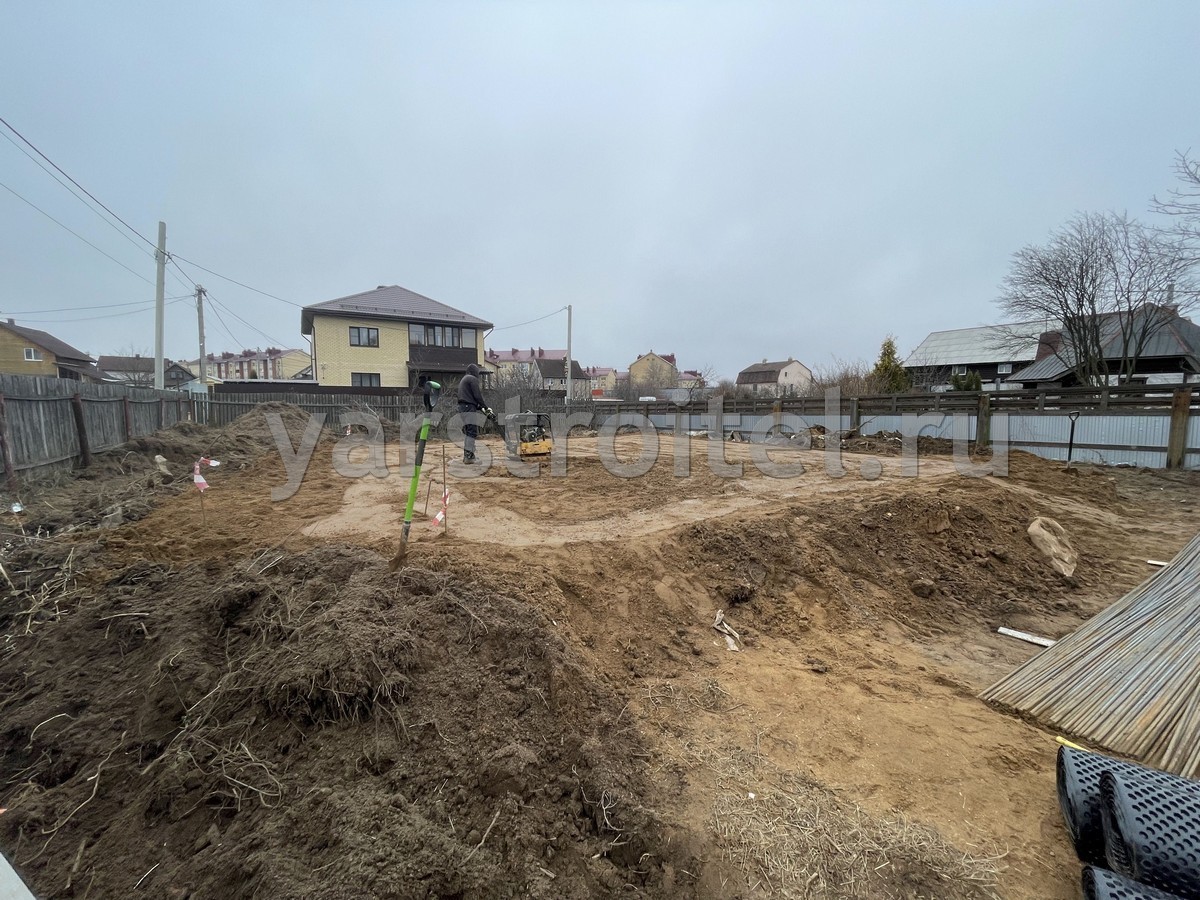

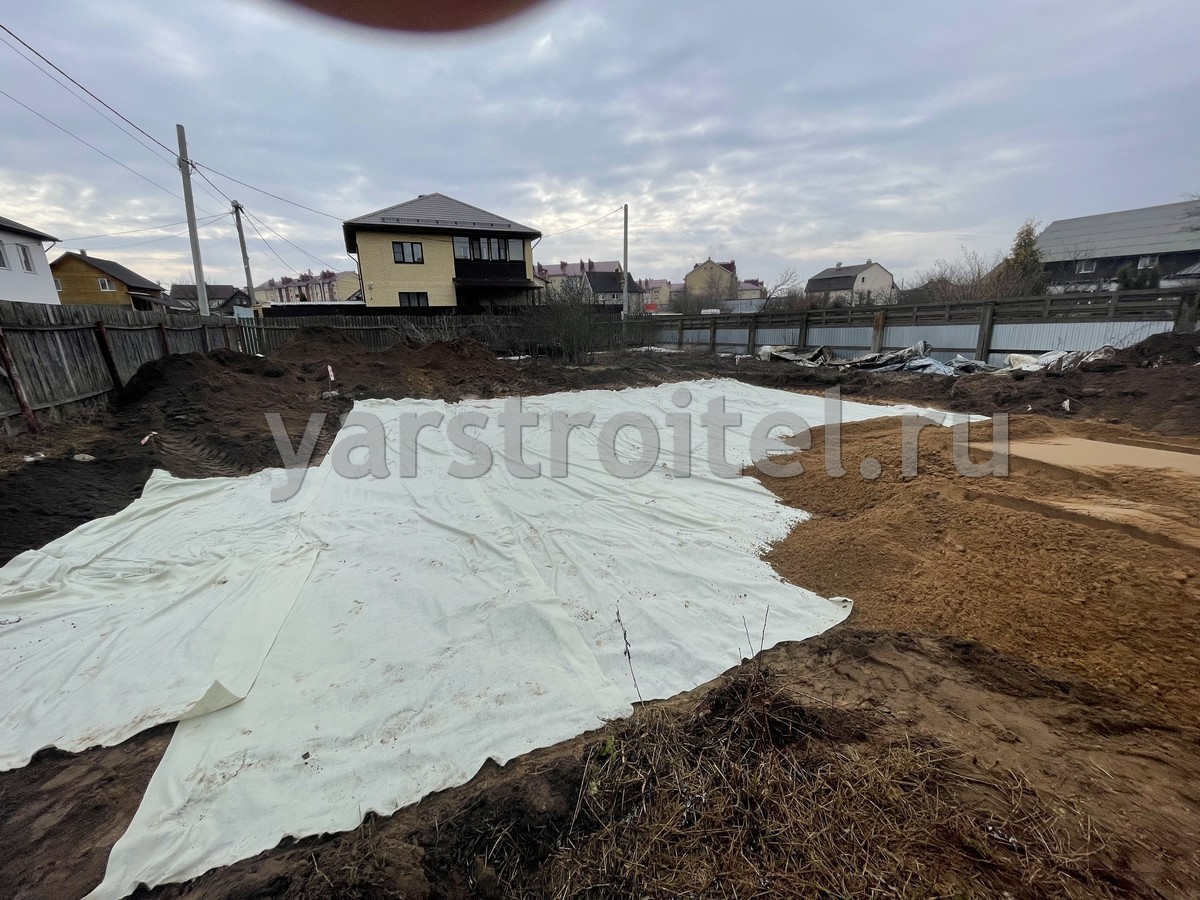

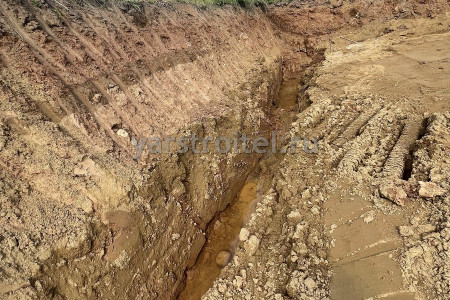

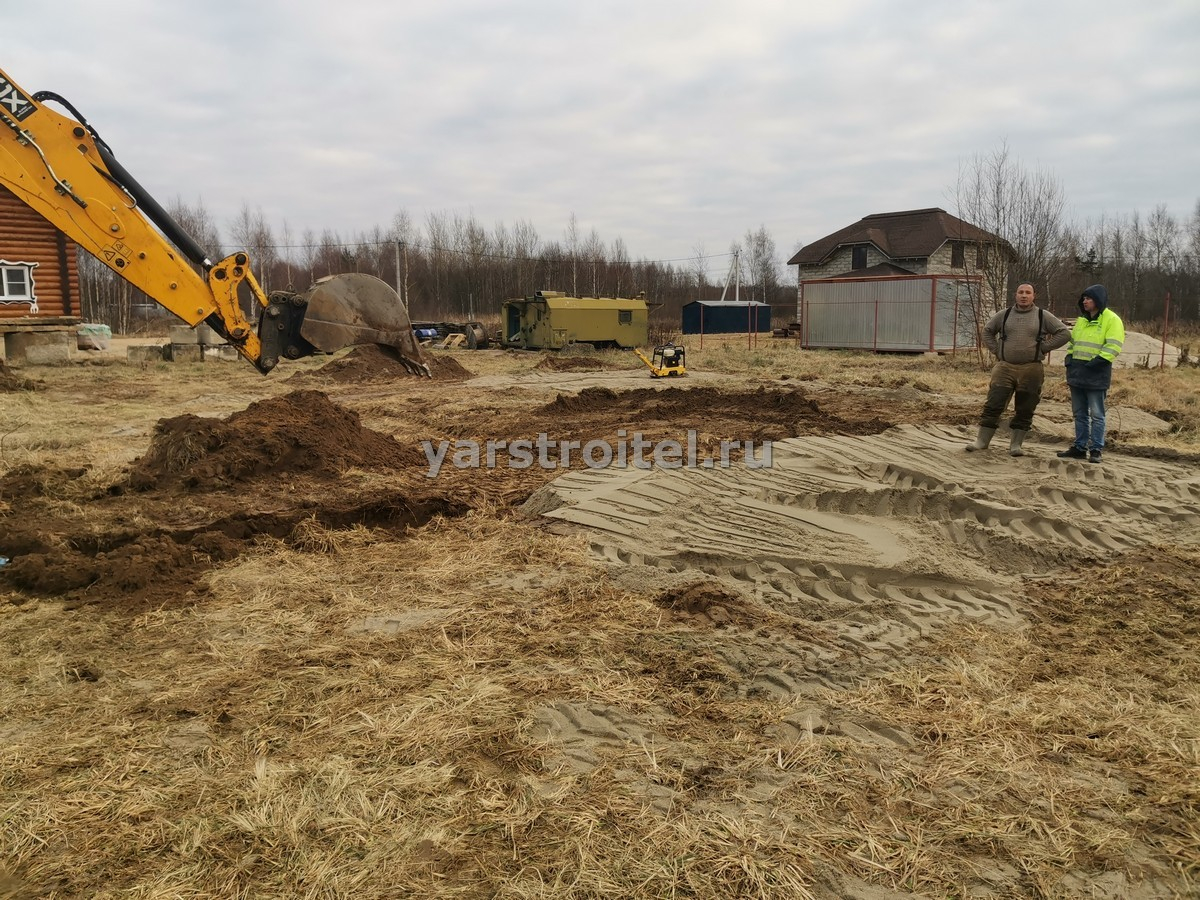

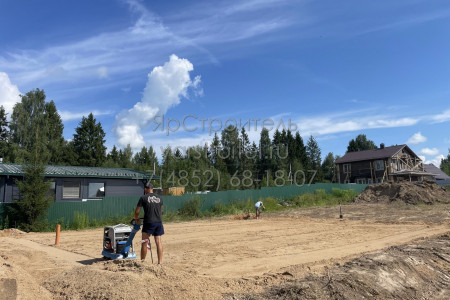

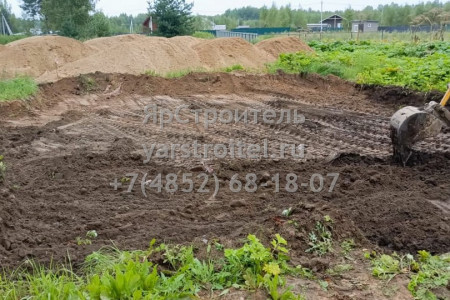

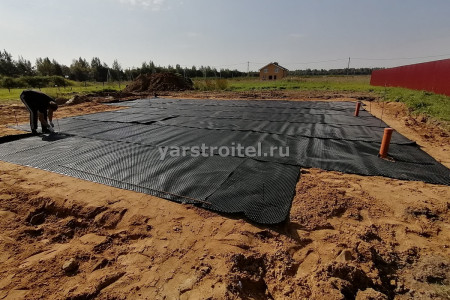

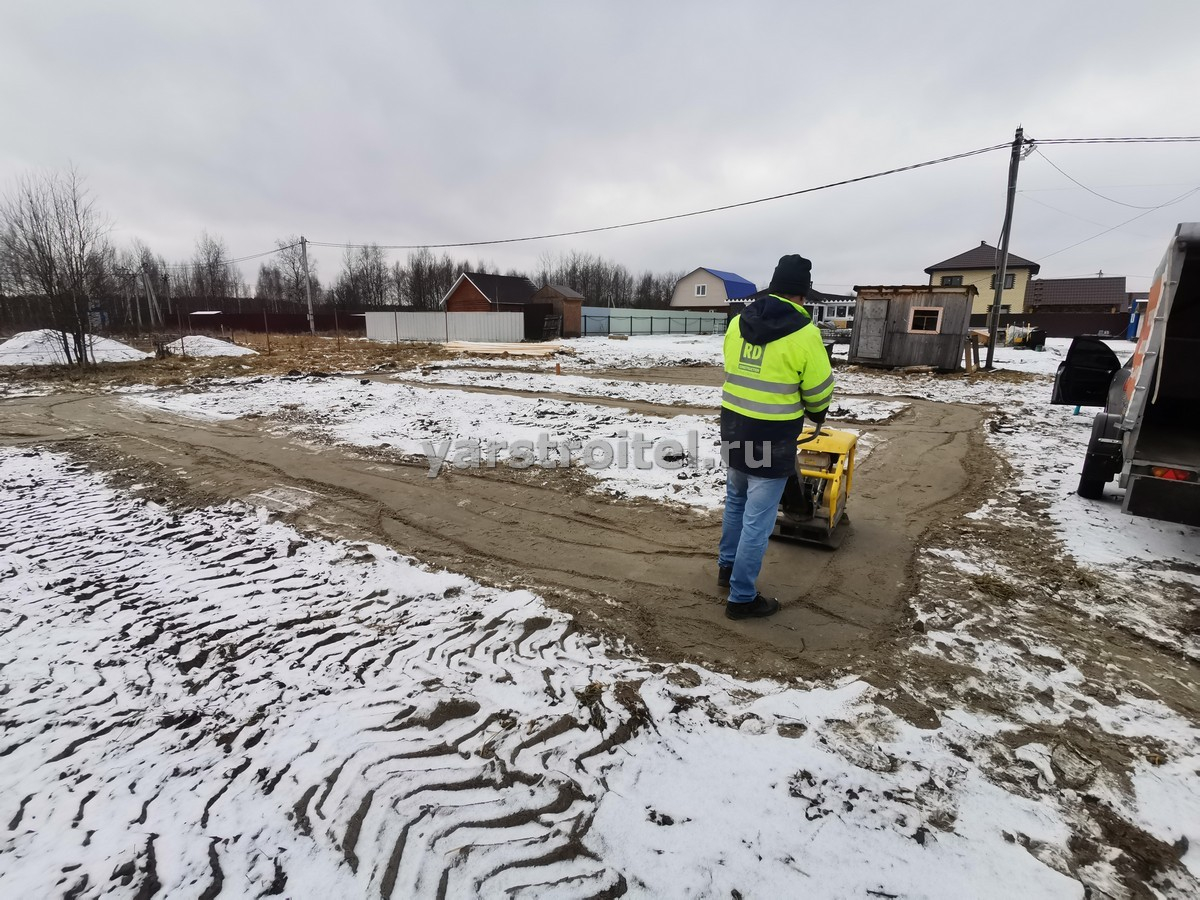

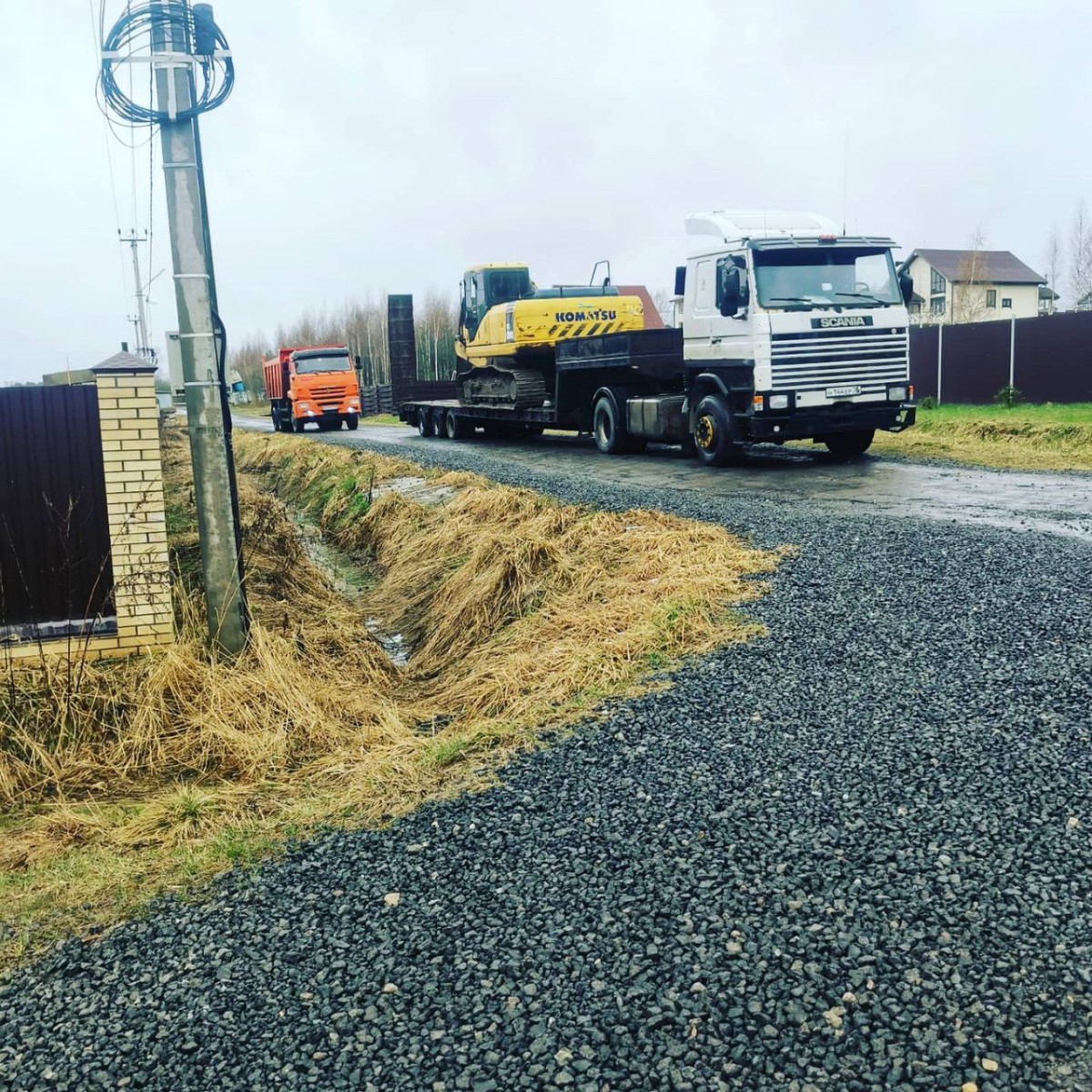

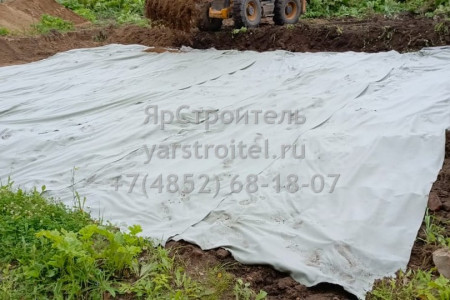

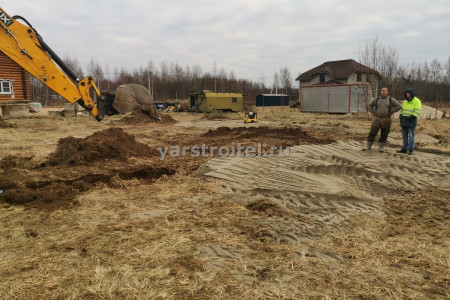

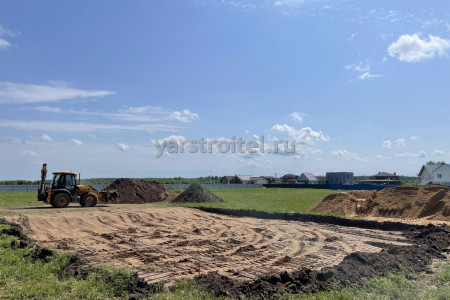

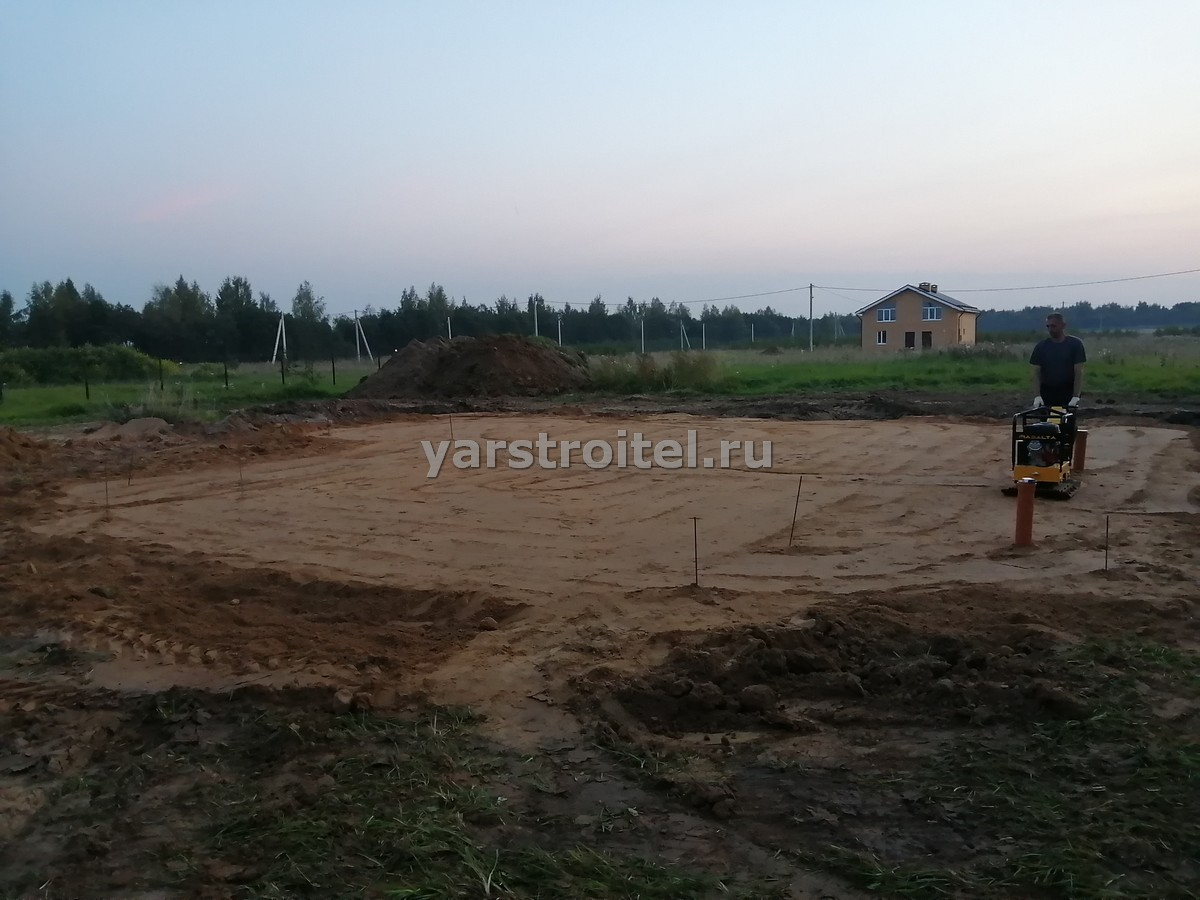

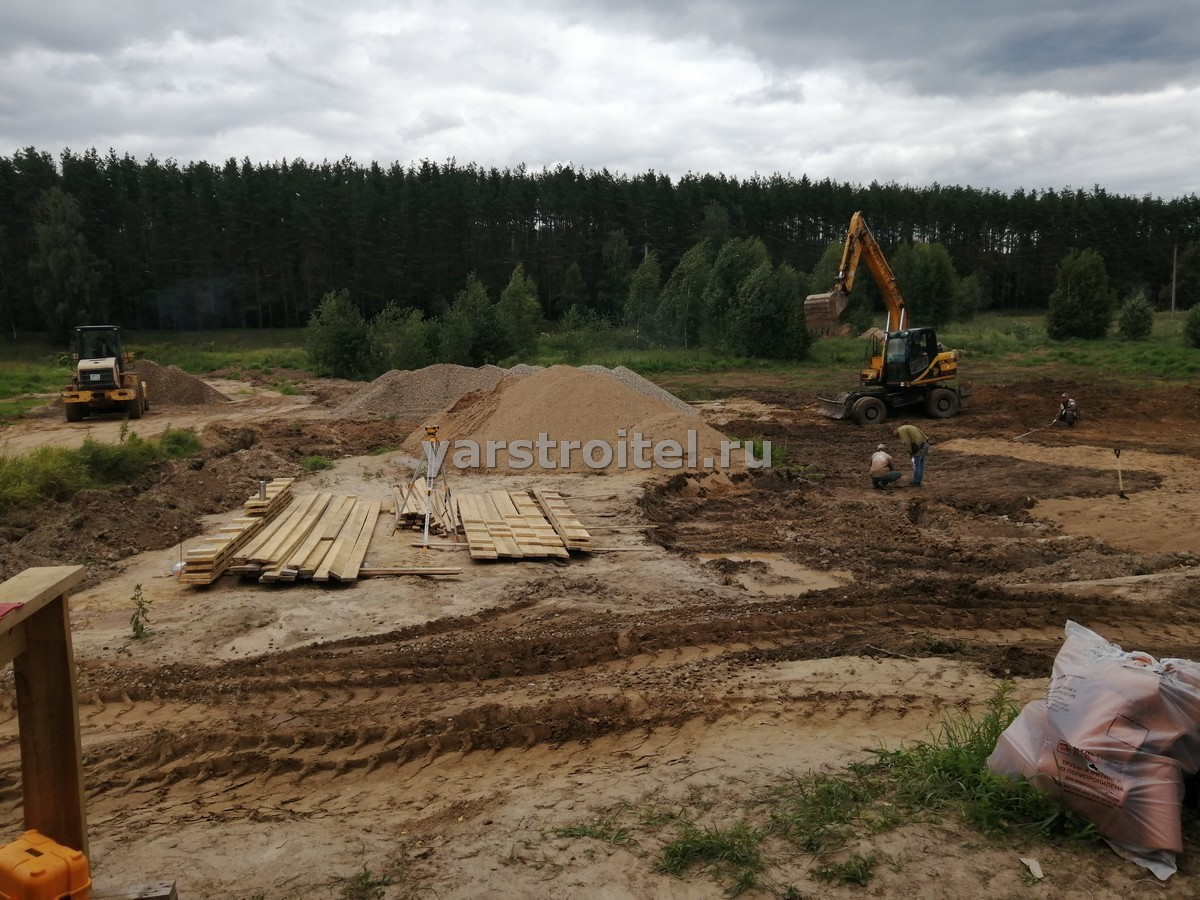

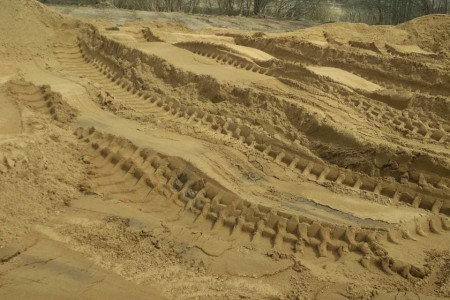

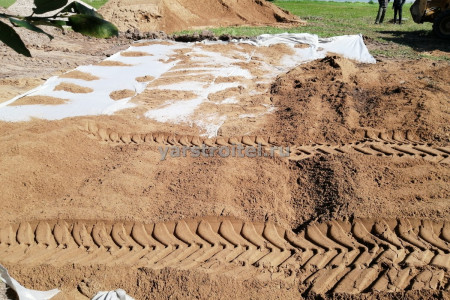

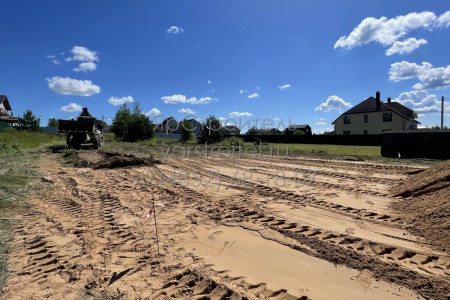

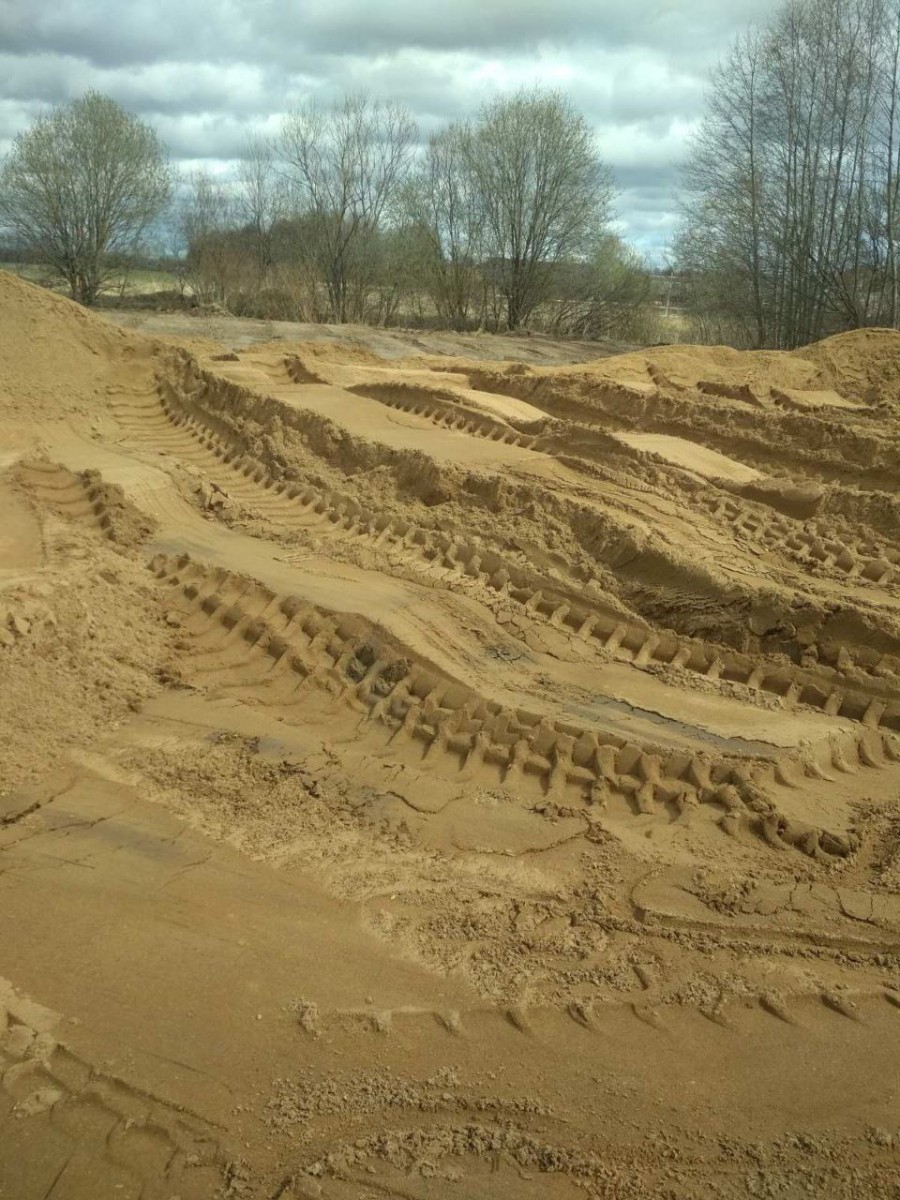

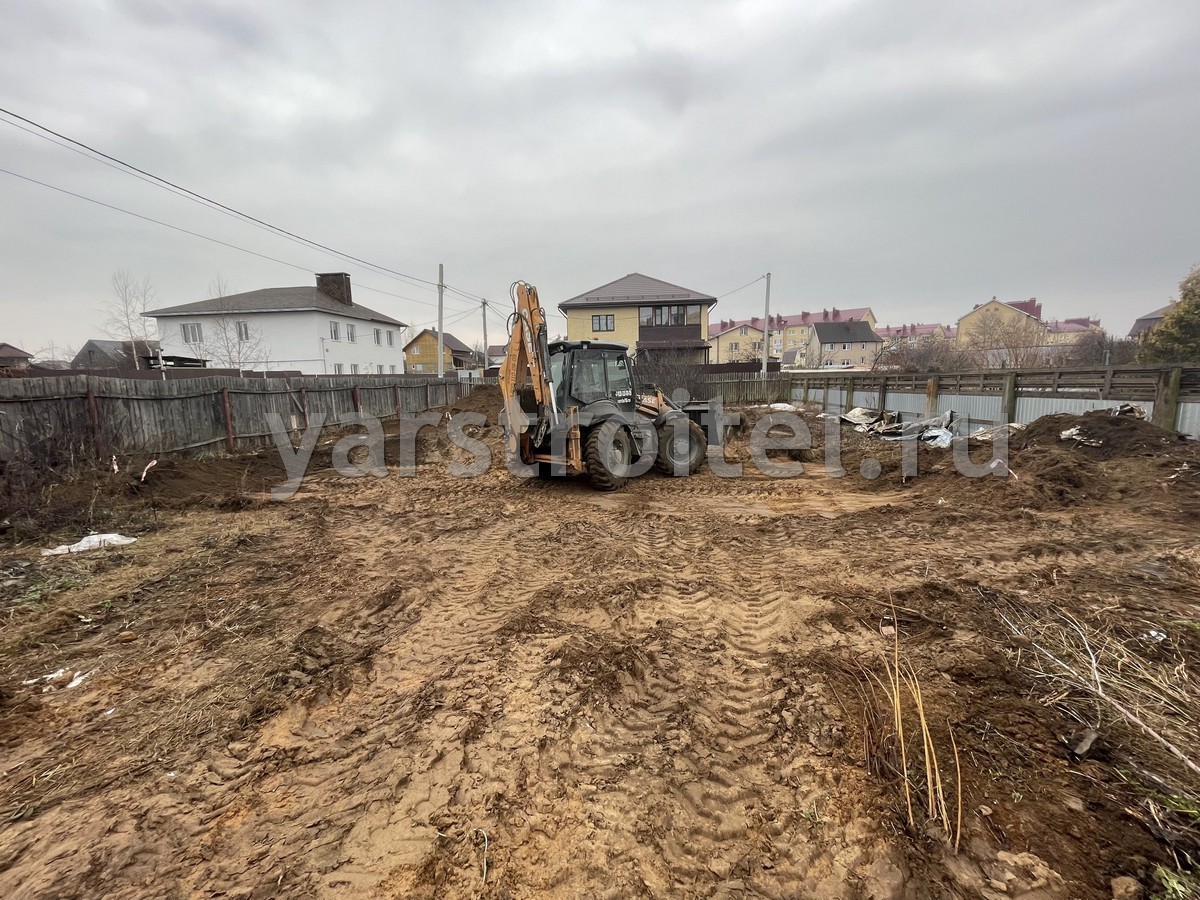

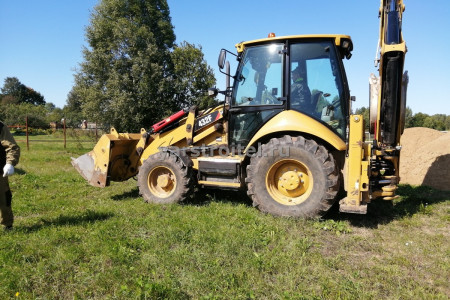

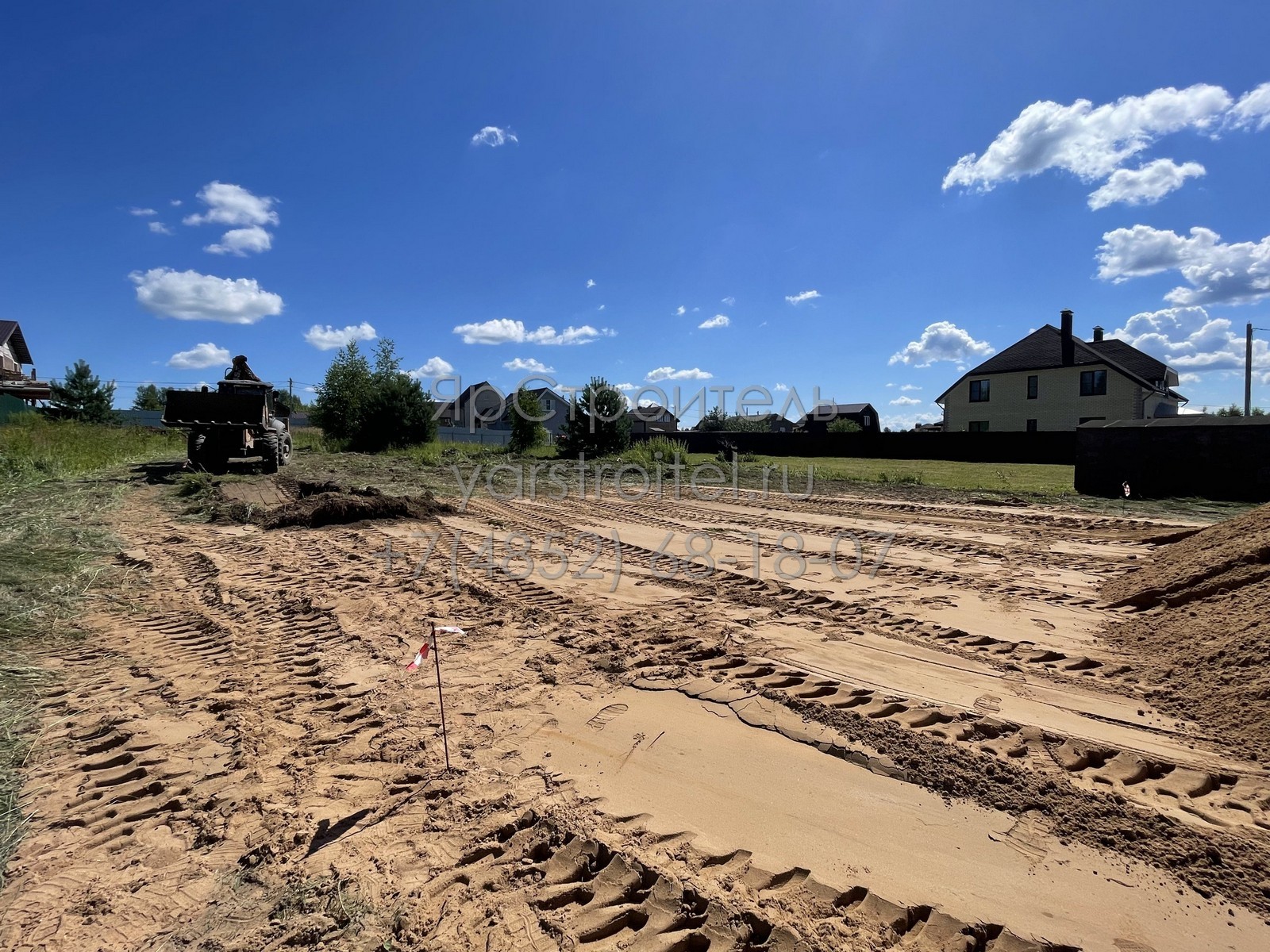

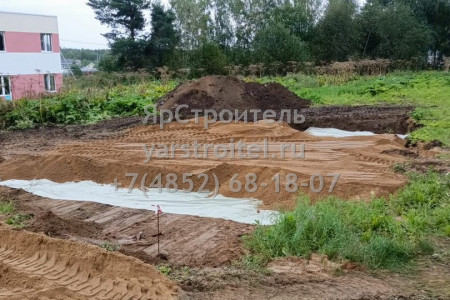

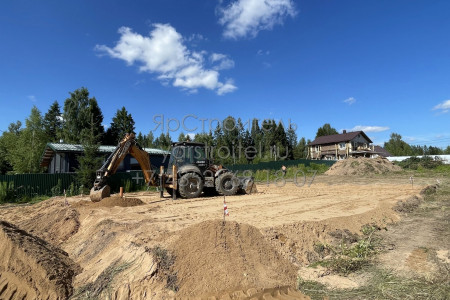

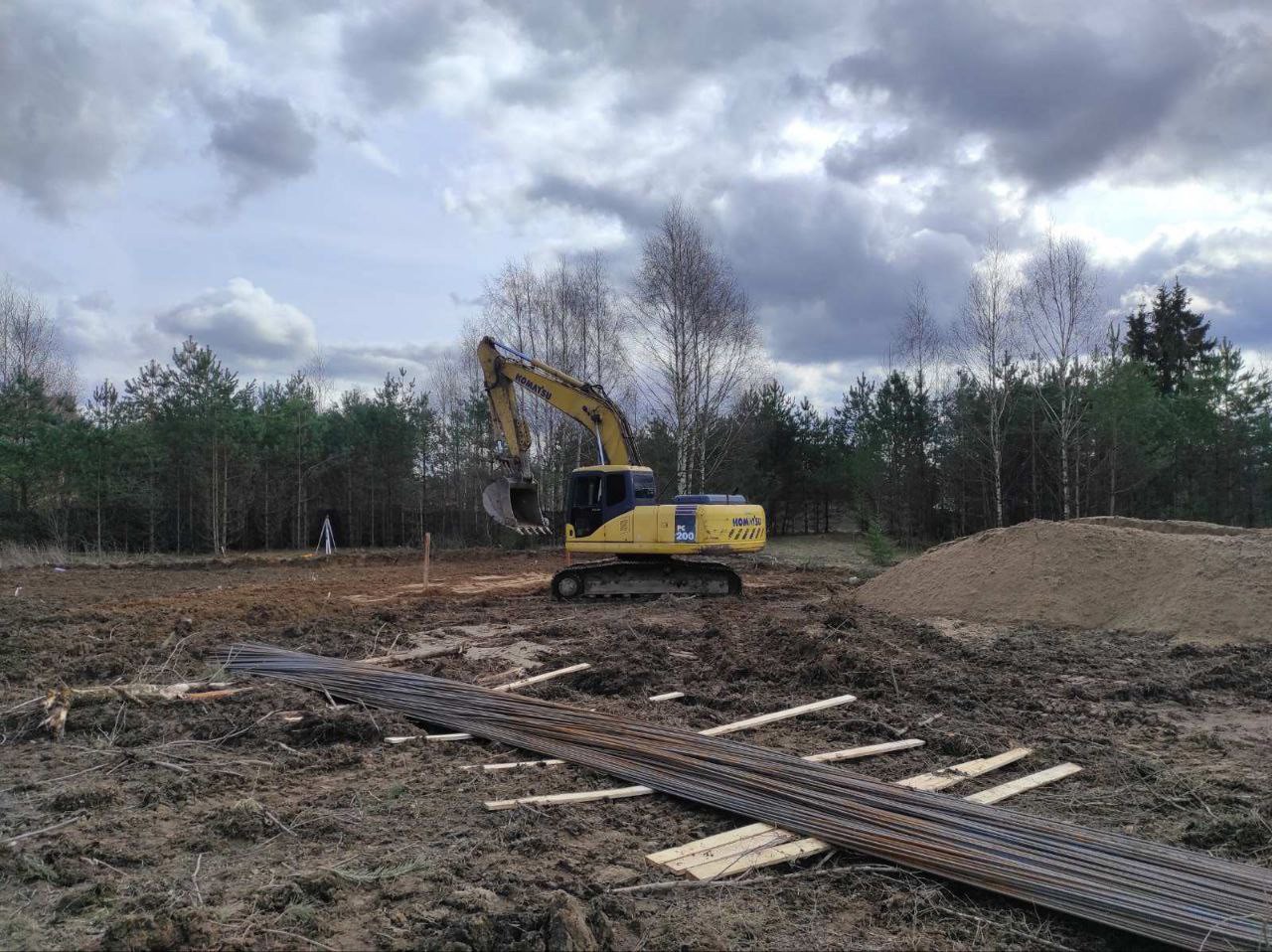

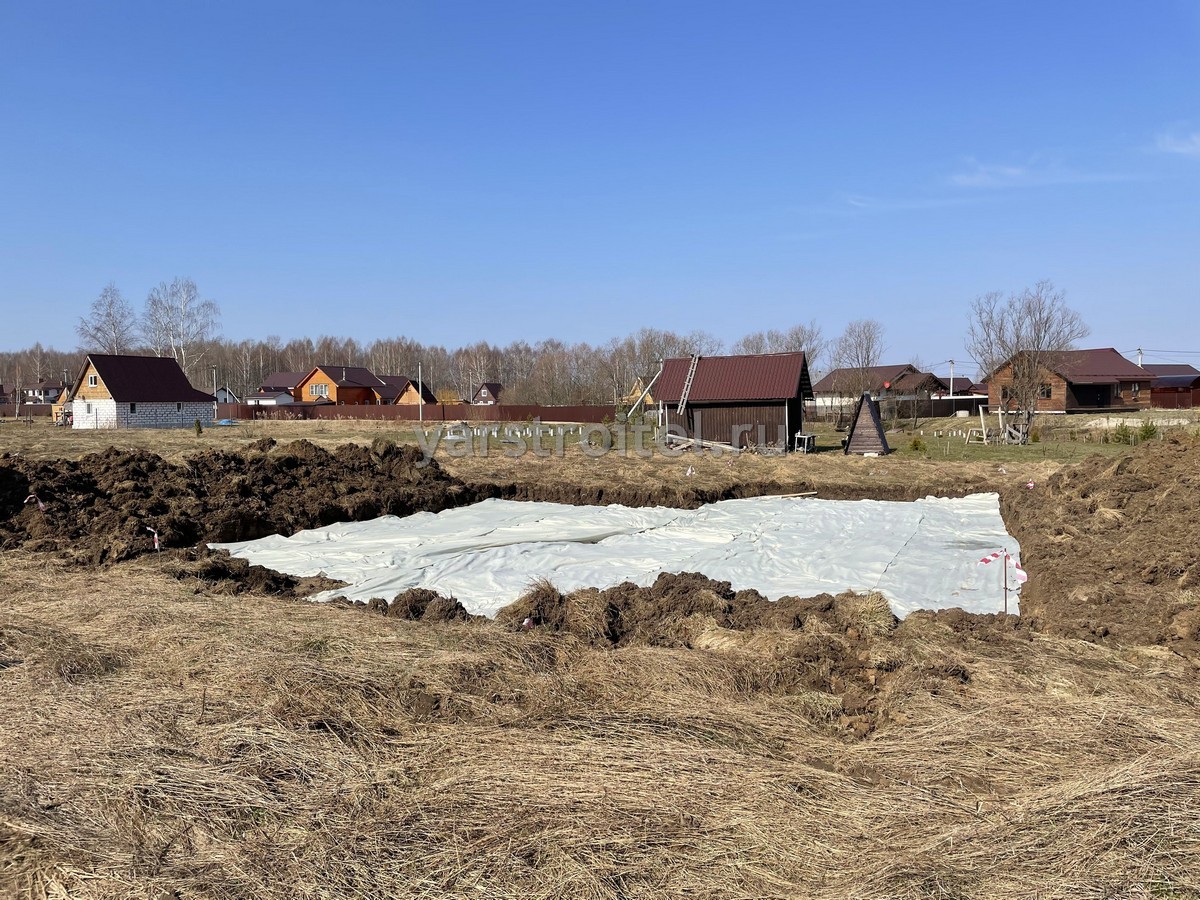

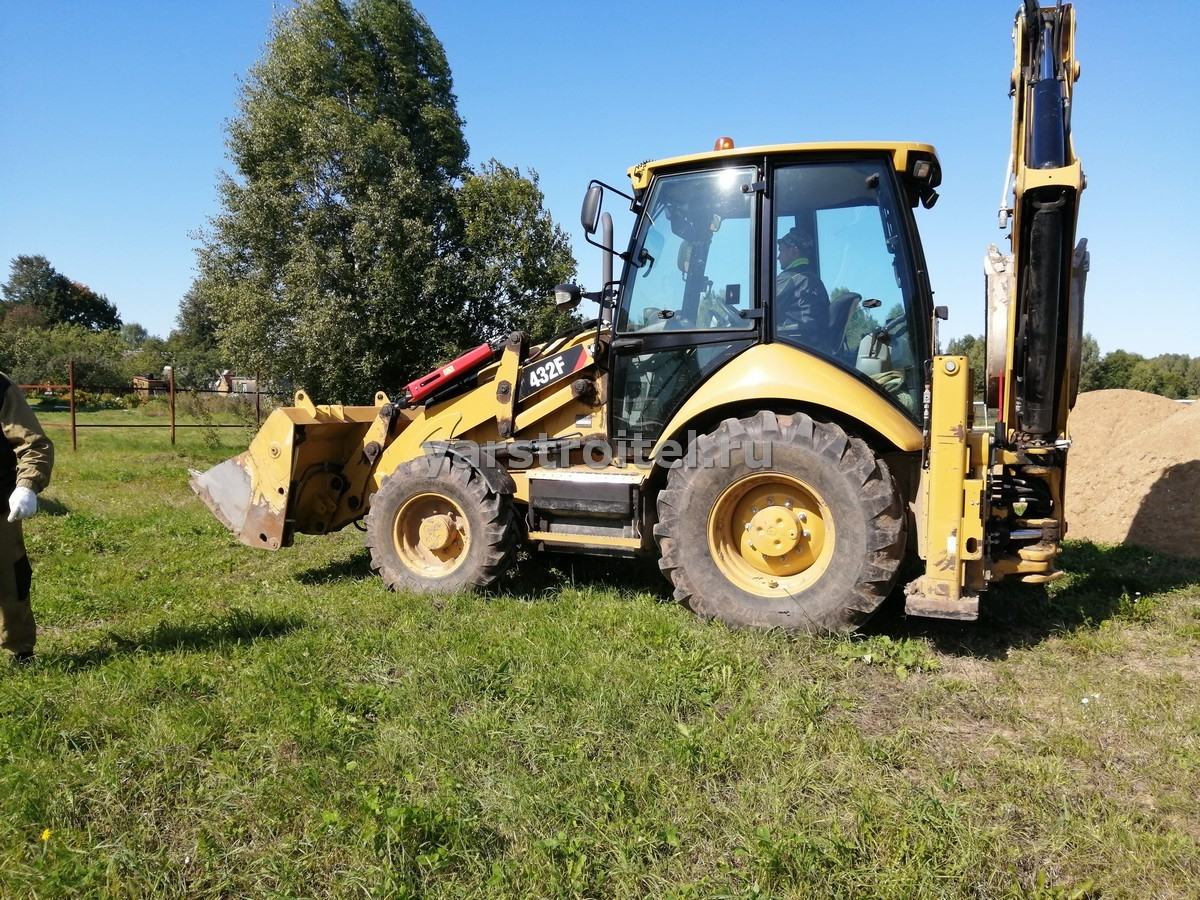

- Земляные работы. Рытье котлована – выбирается грунт на нужную глубину с учетом толщины плиты и заложения ниже уровня промерзания грунта. Устройство песчаной и щебеночной подушки – на дно котлована засыпается и трамбуется слой песка (15-20 см), затем слой щебня (15-20 см). Гидроизоляция – поверх щебеночной подушки укладывается гидроизоляционный слой (рубероид, полиэтиленовая пленка);

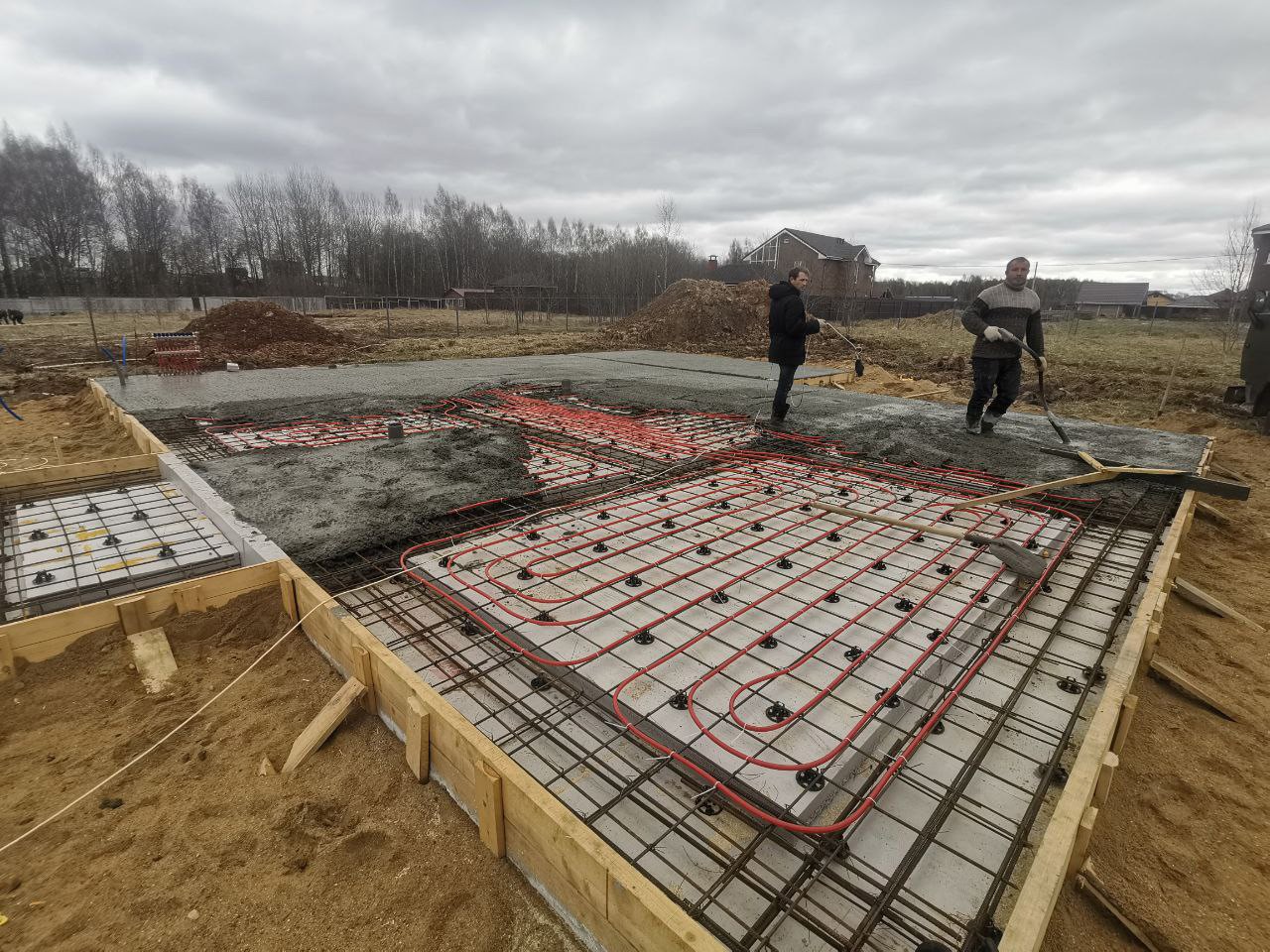

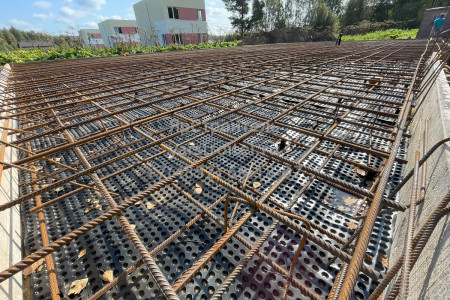

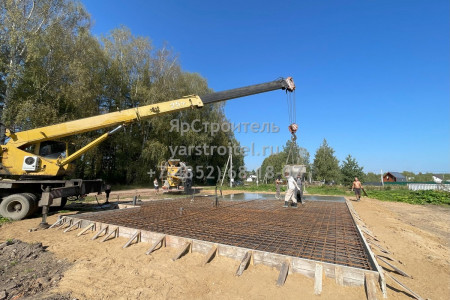

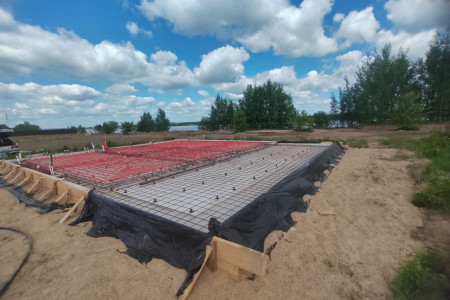

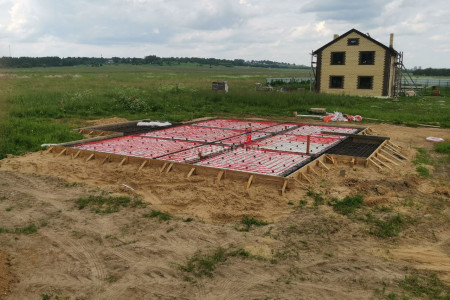

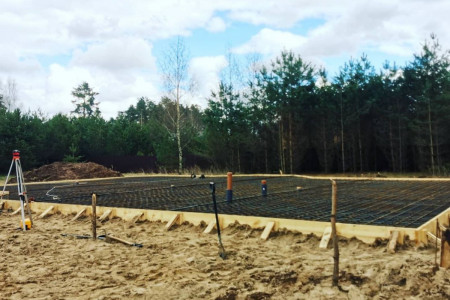

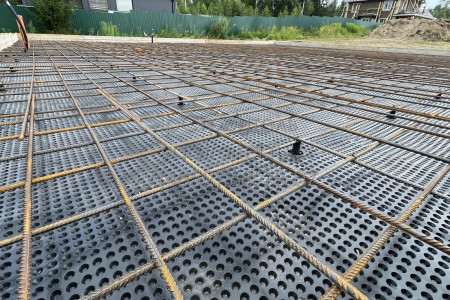

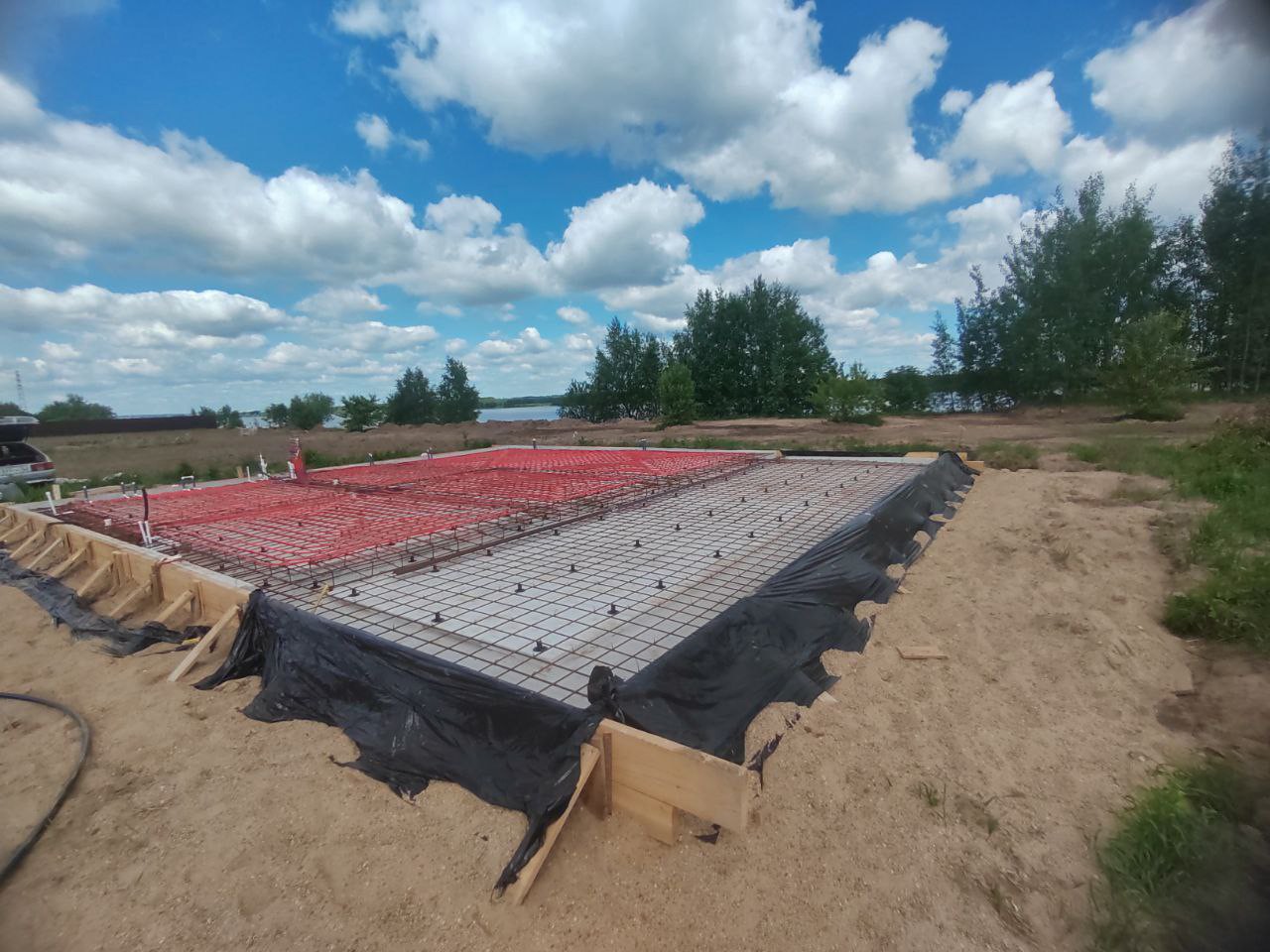

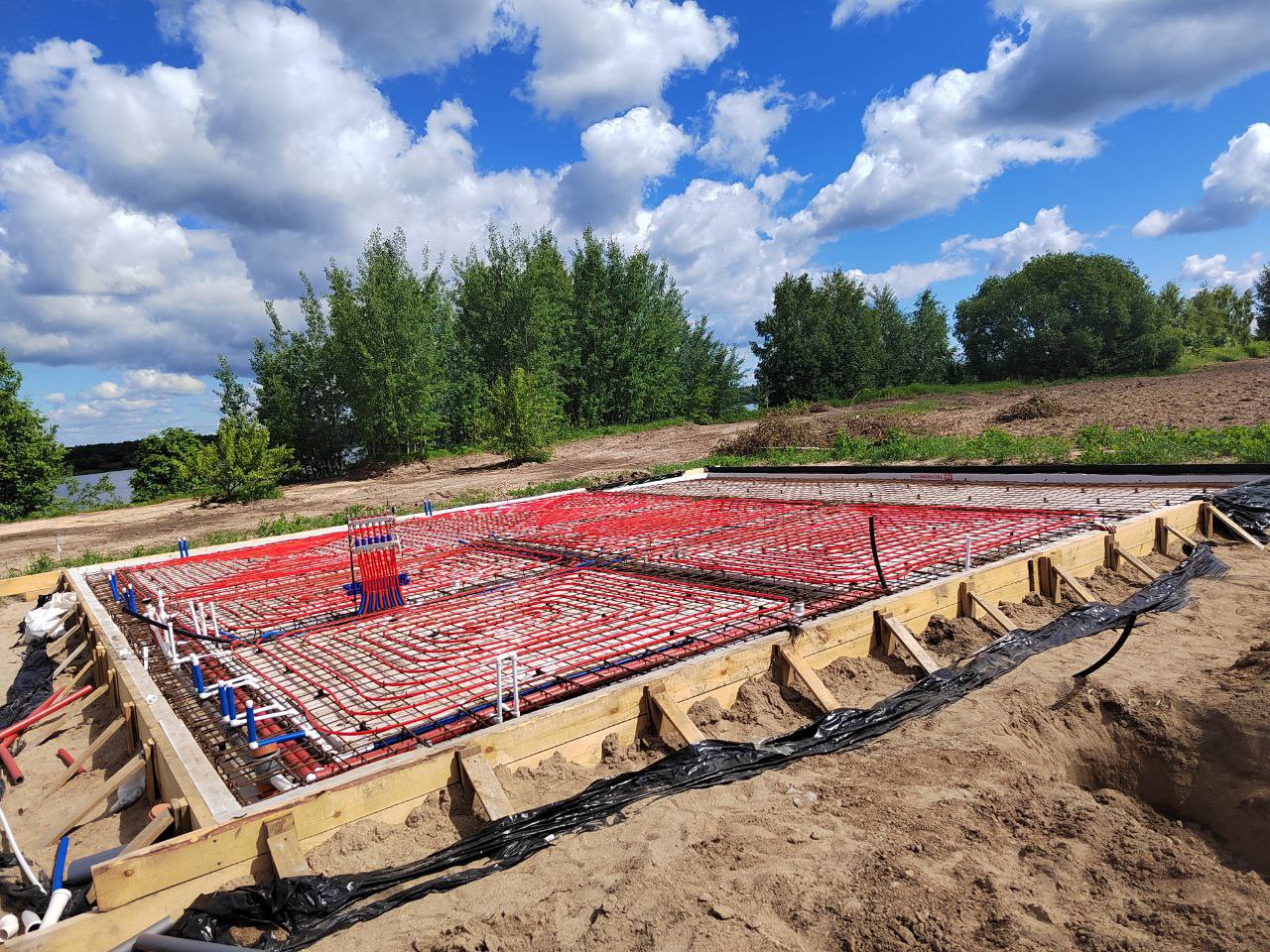

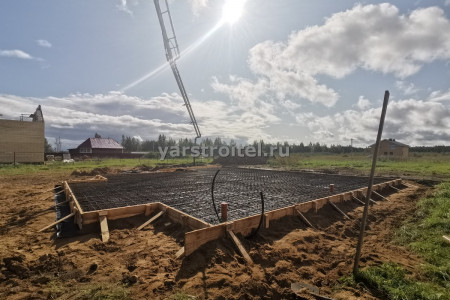

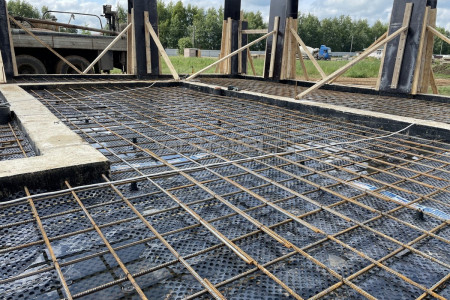

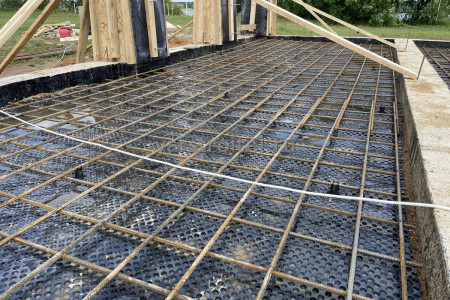

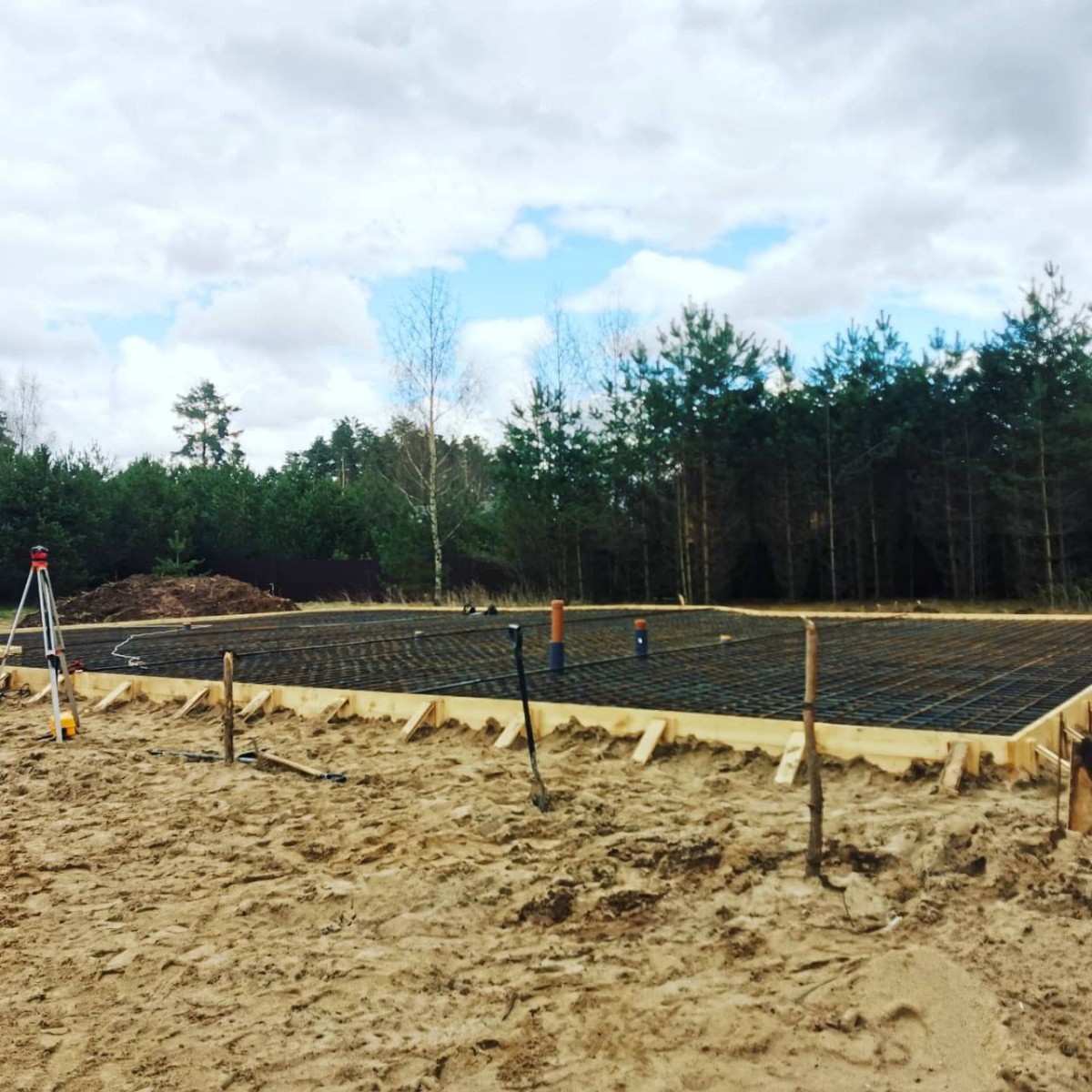

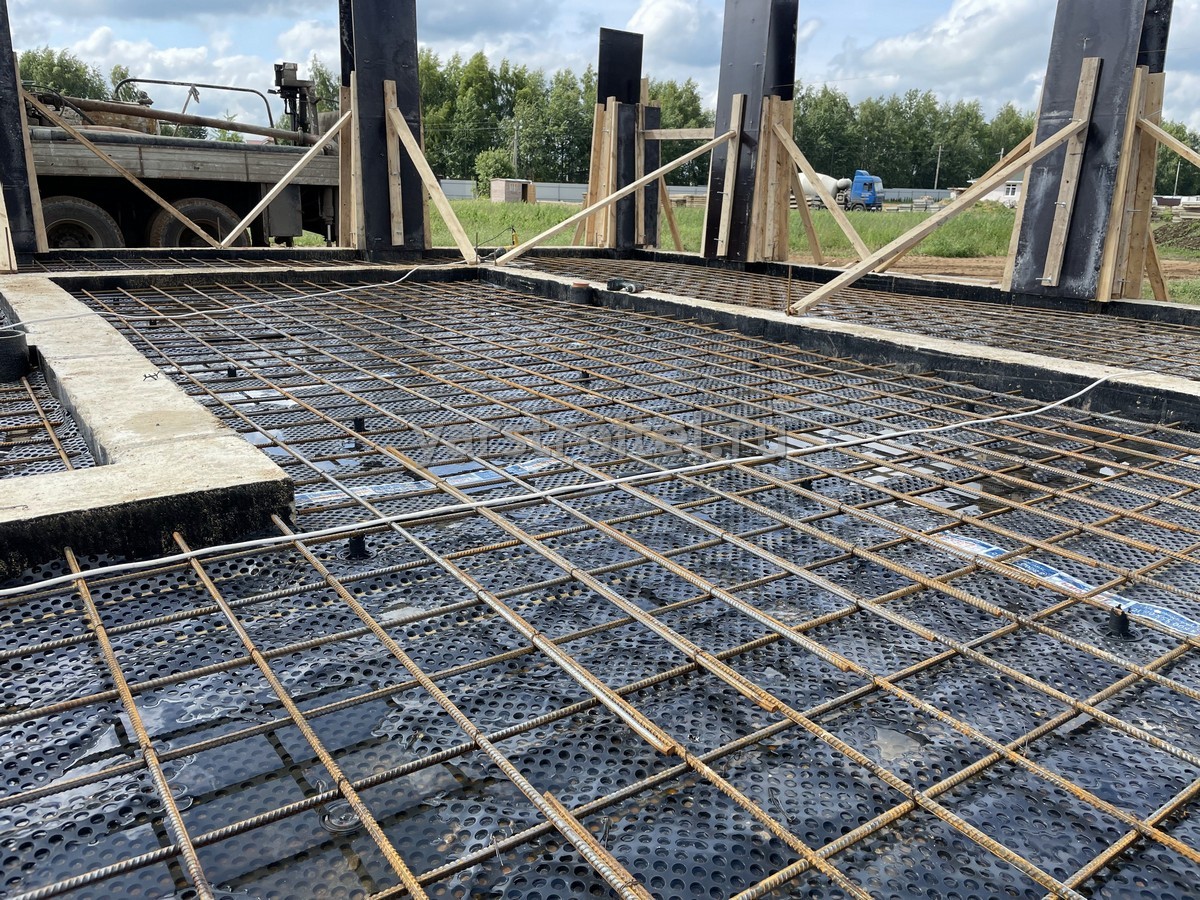

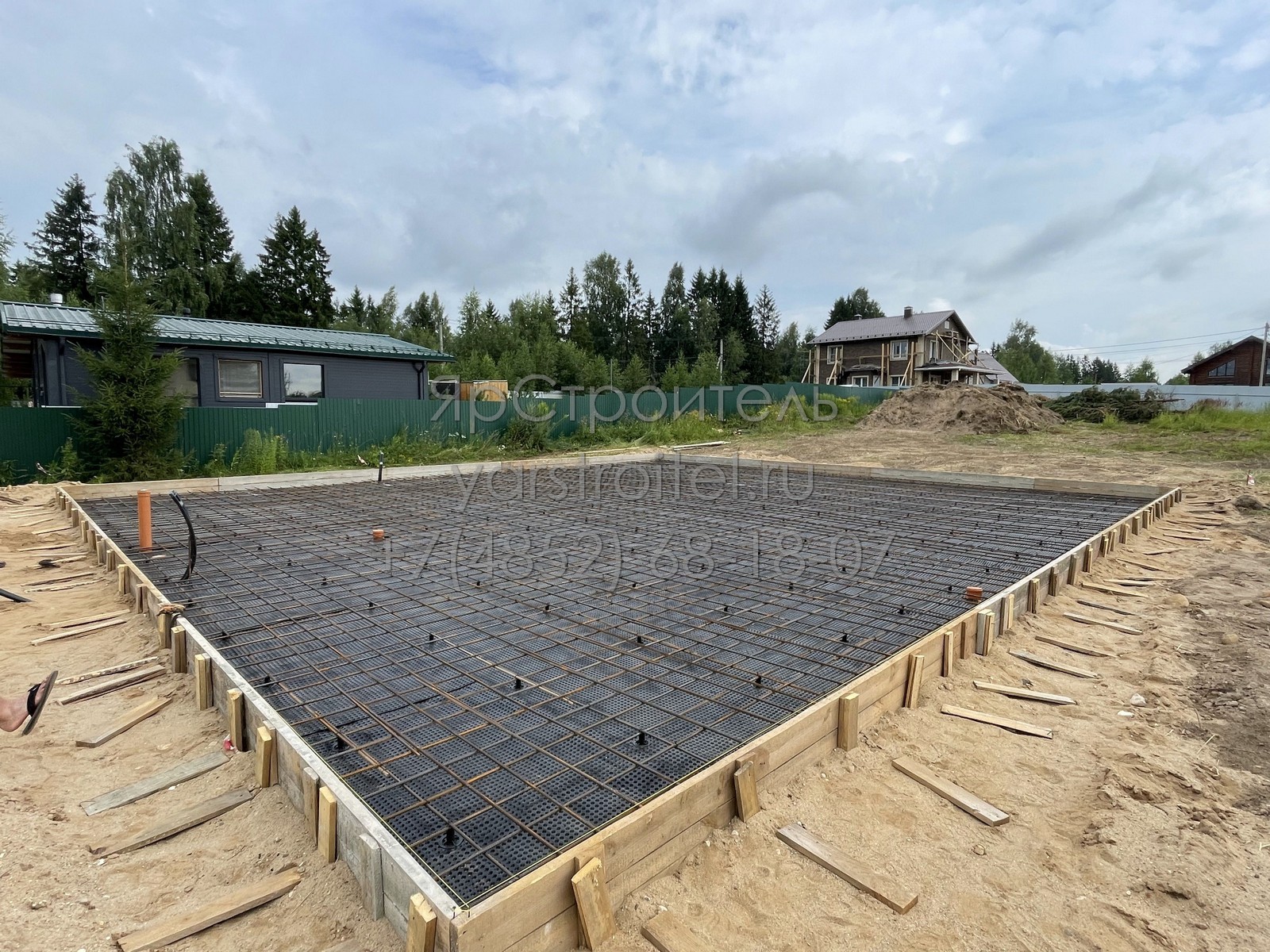

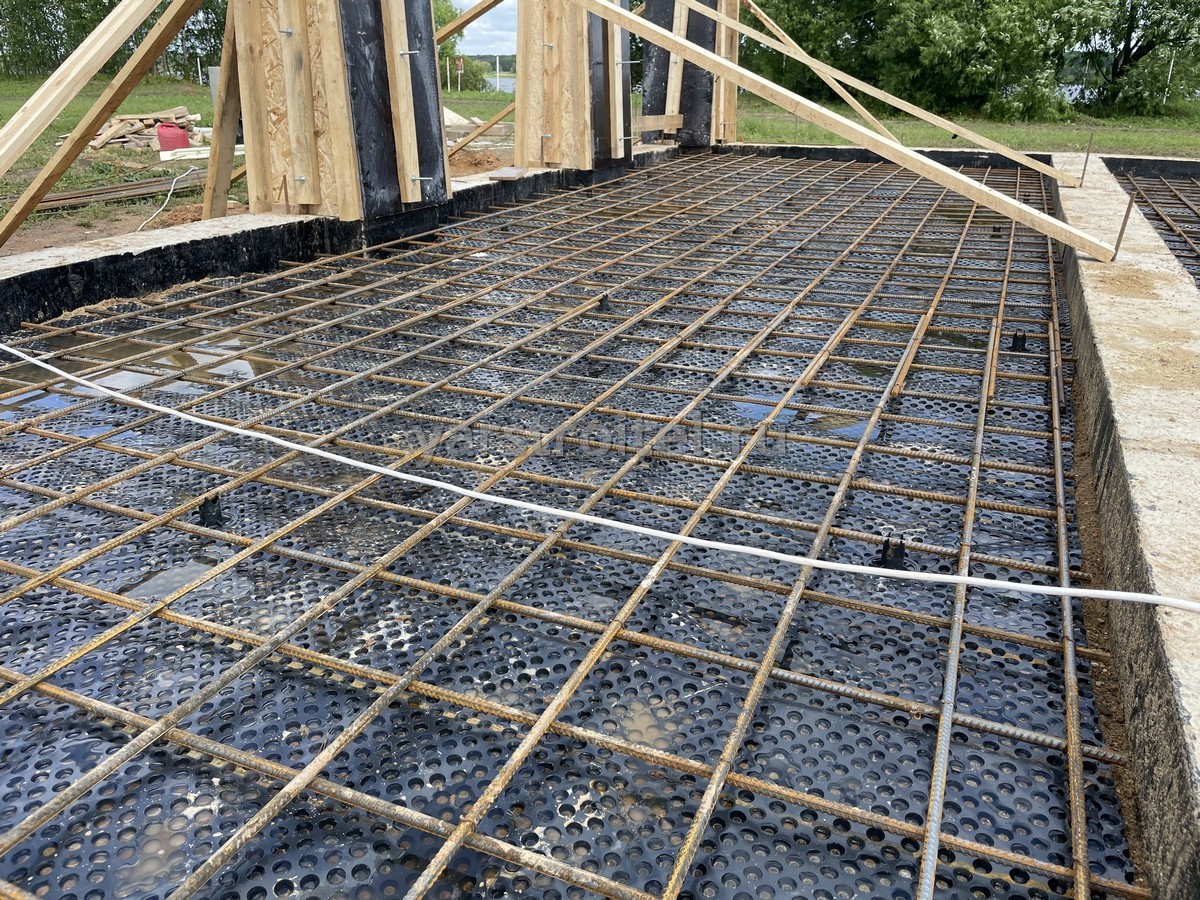

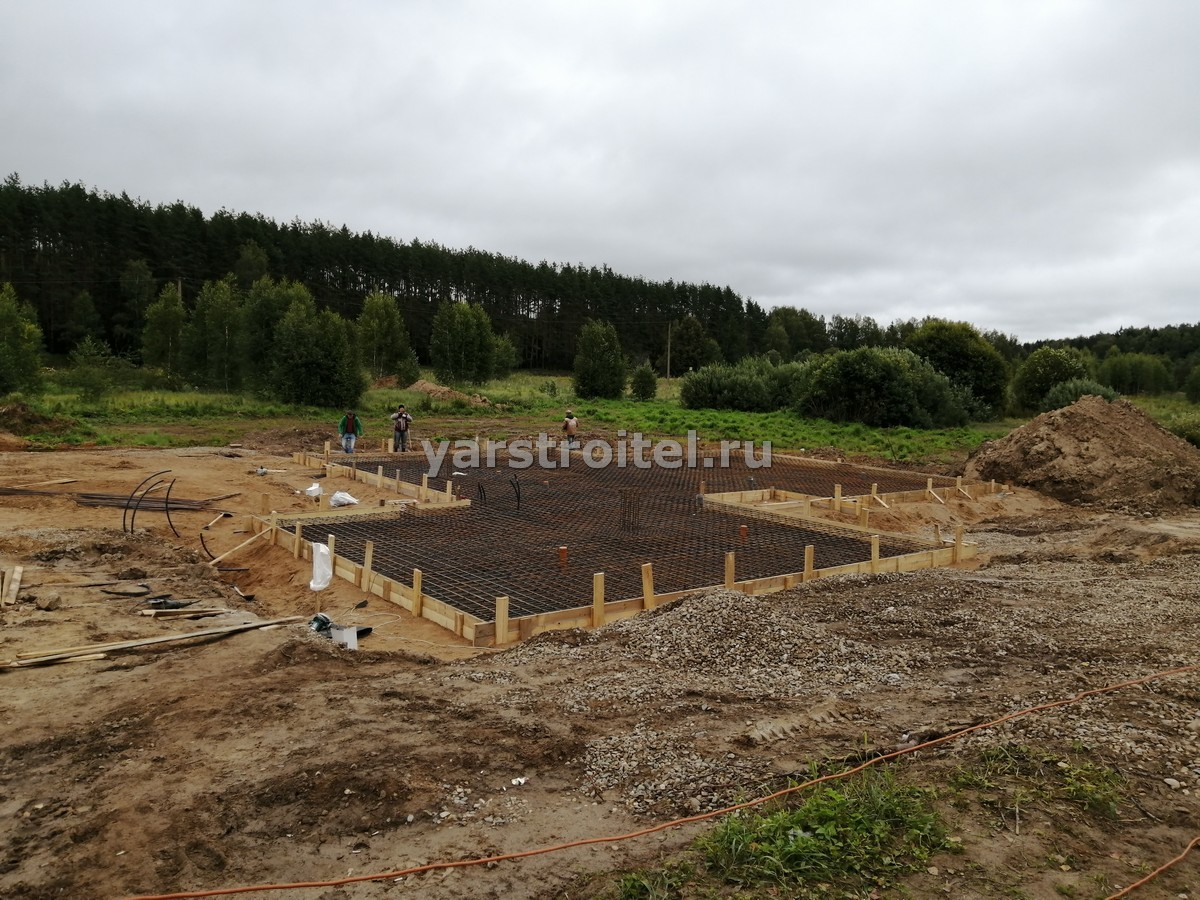

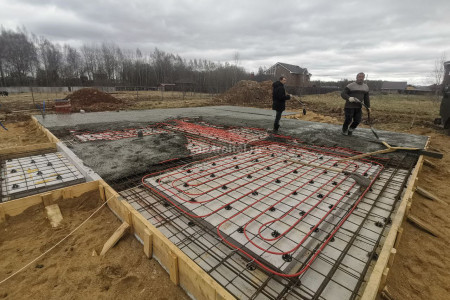

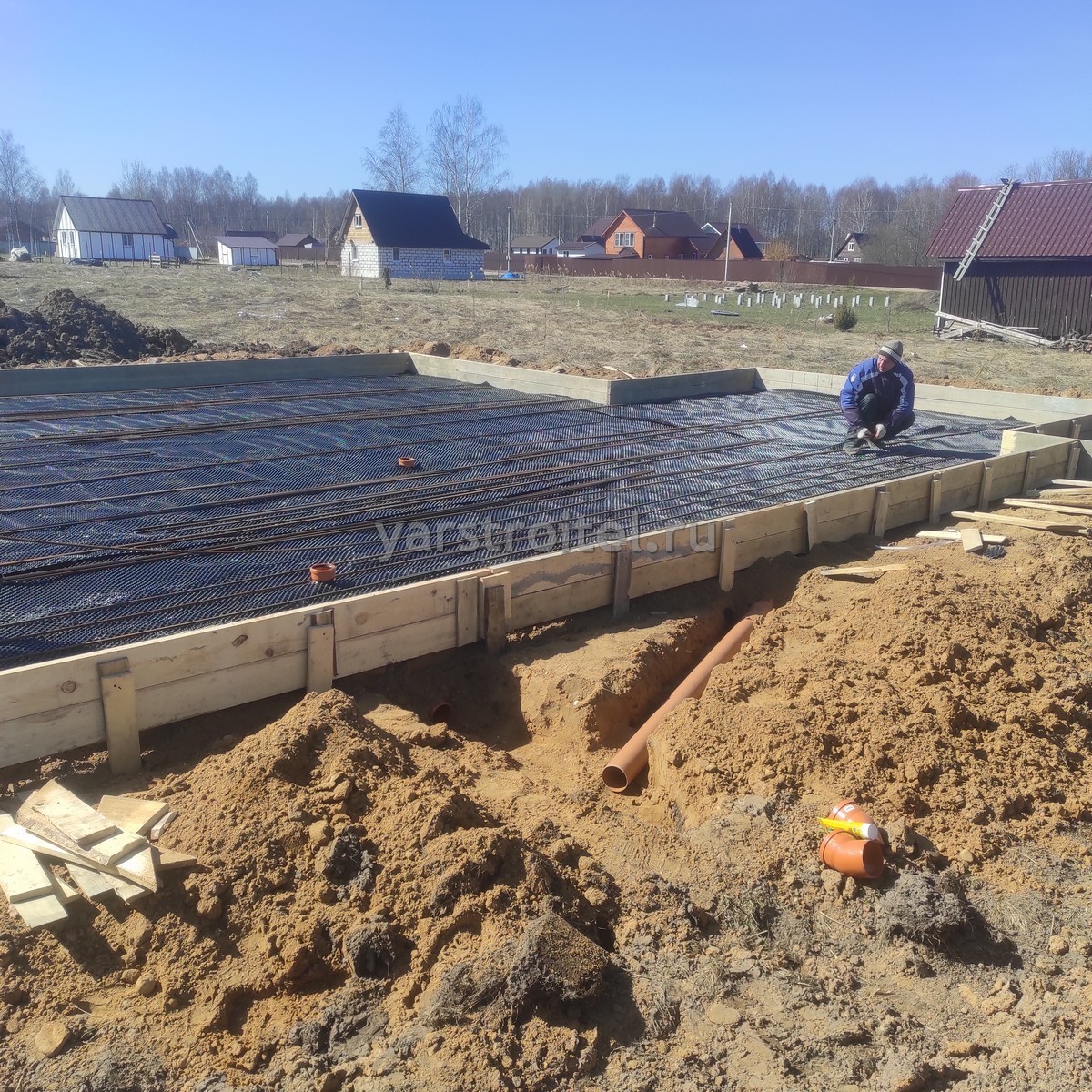

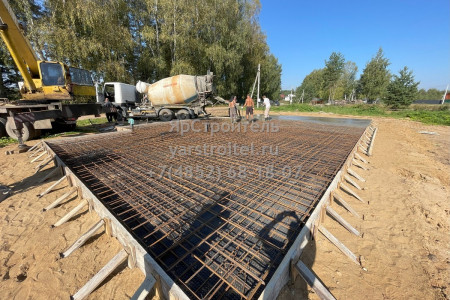

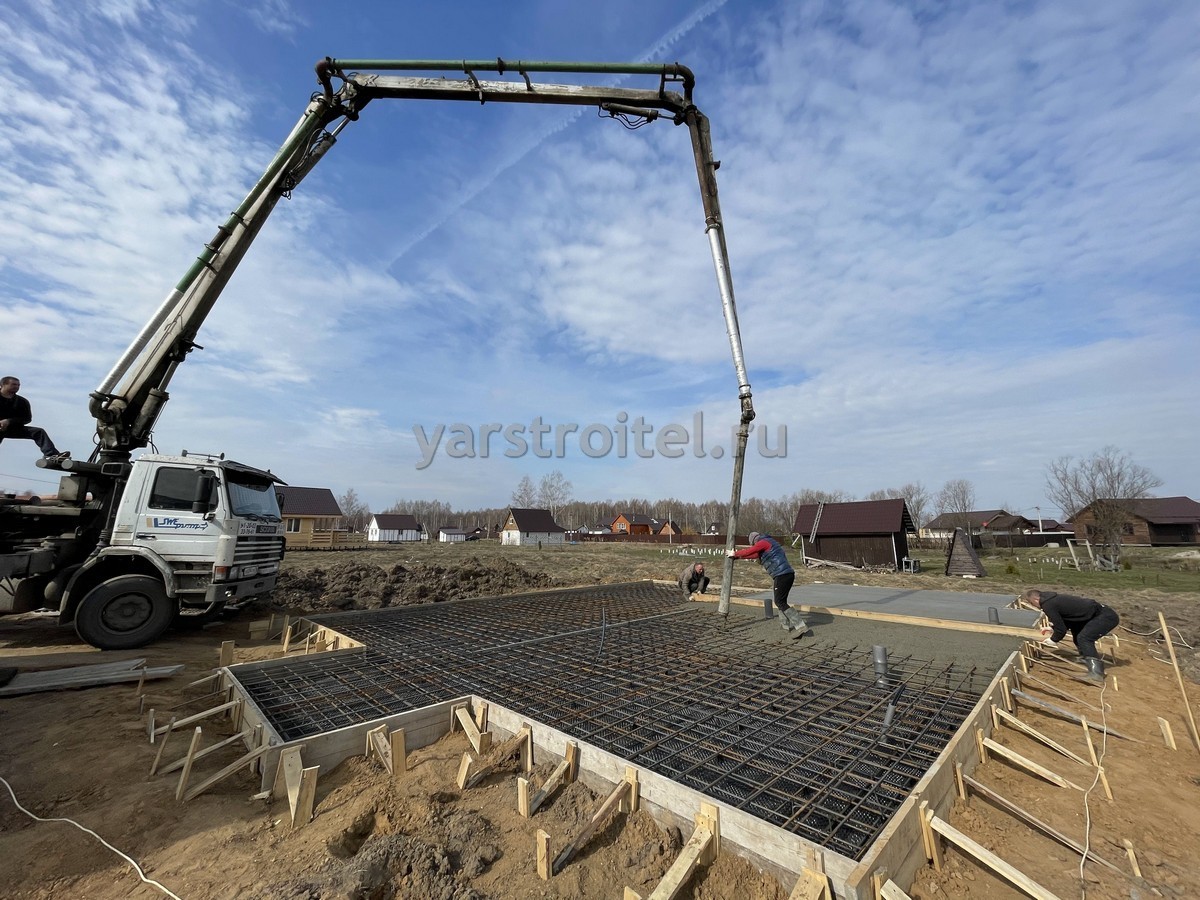

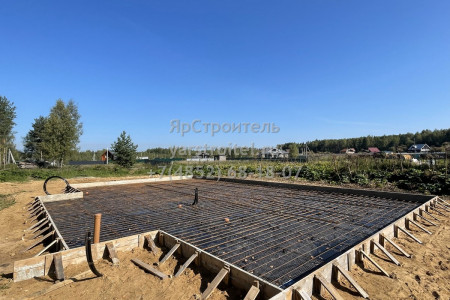

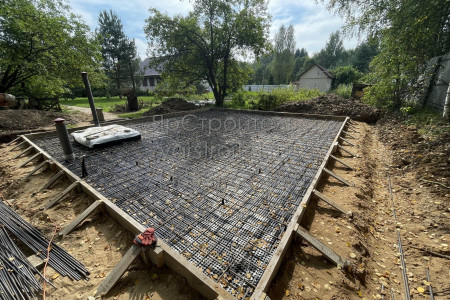

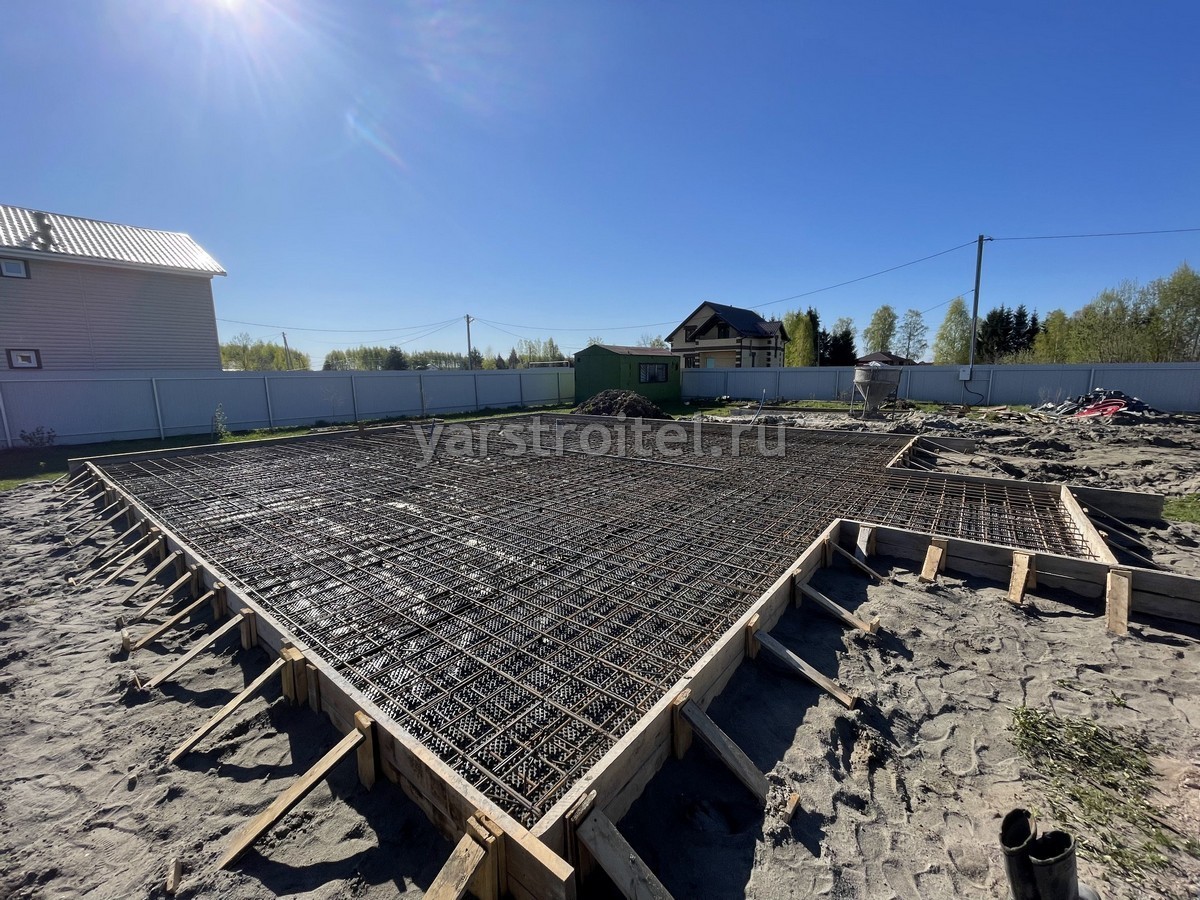

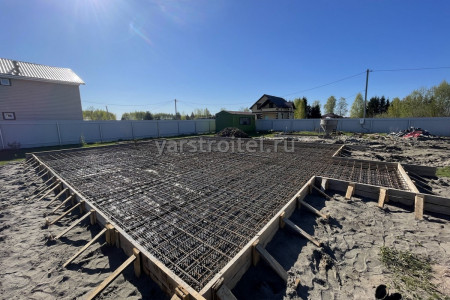

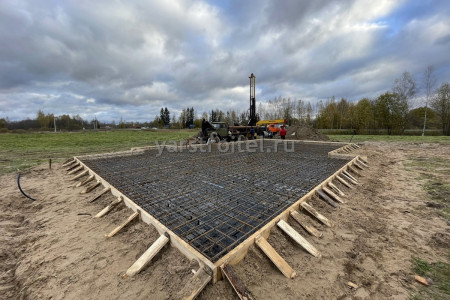

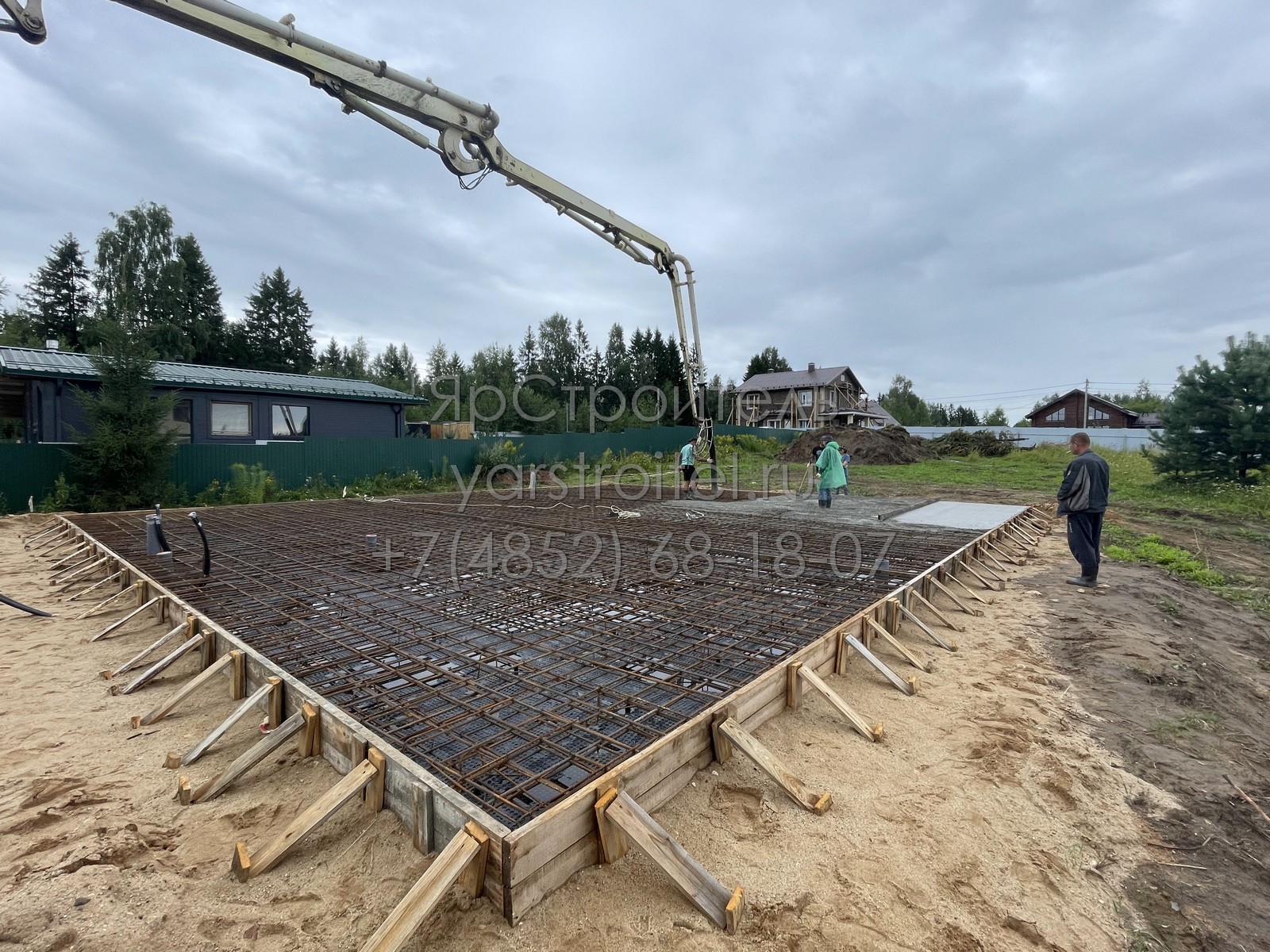

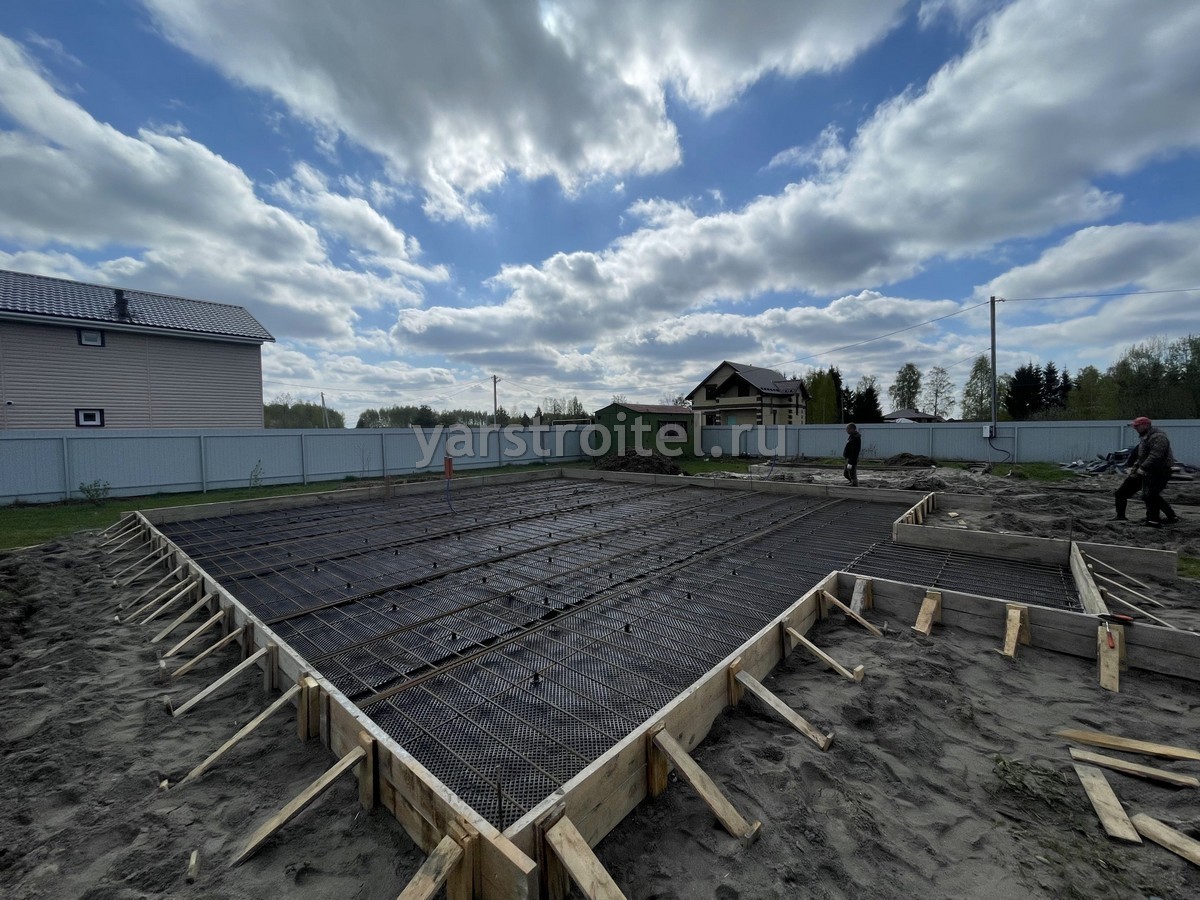

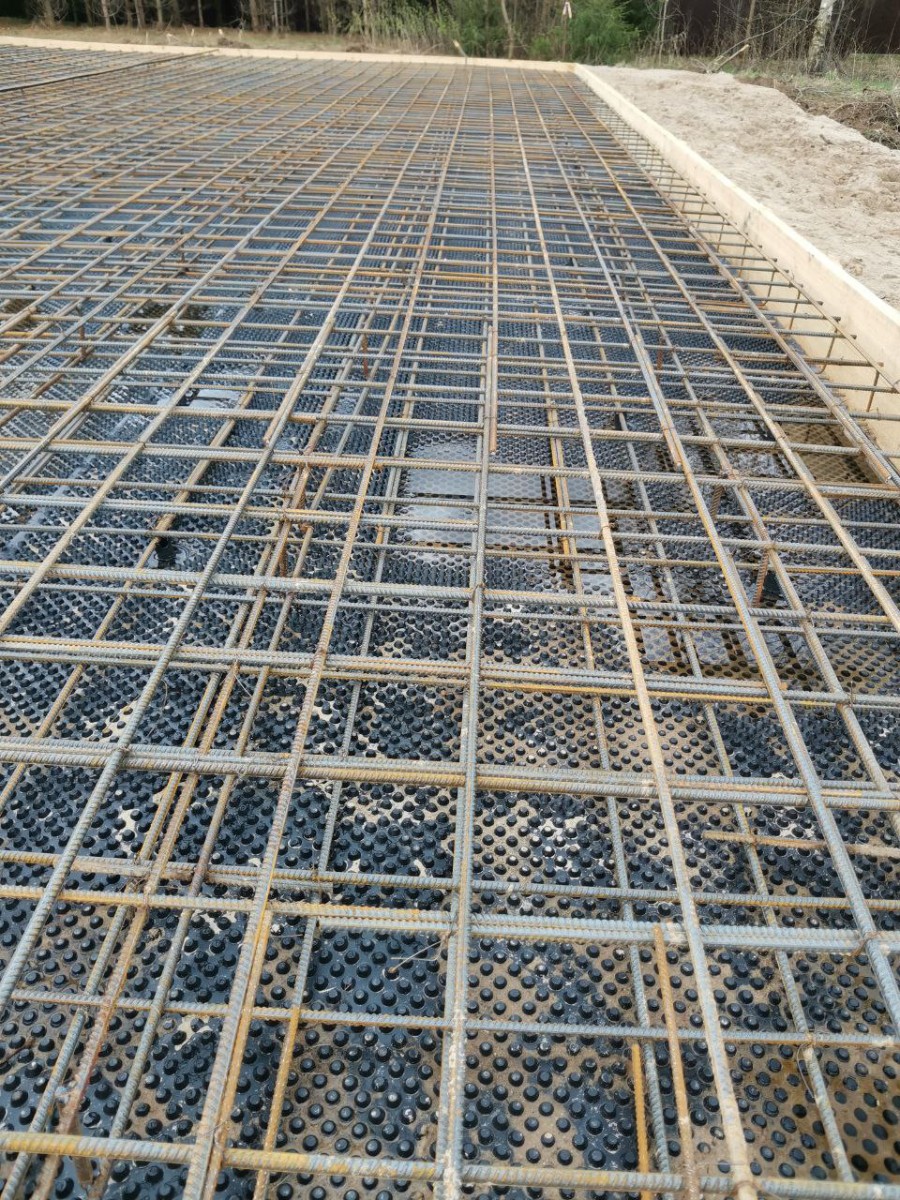

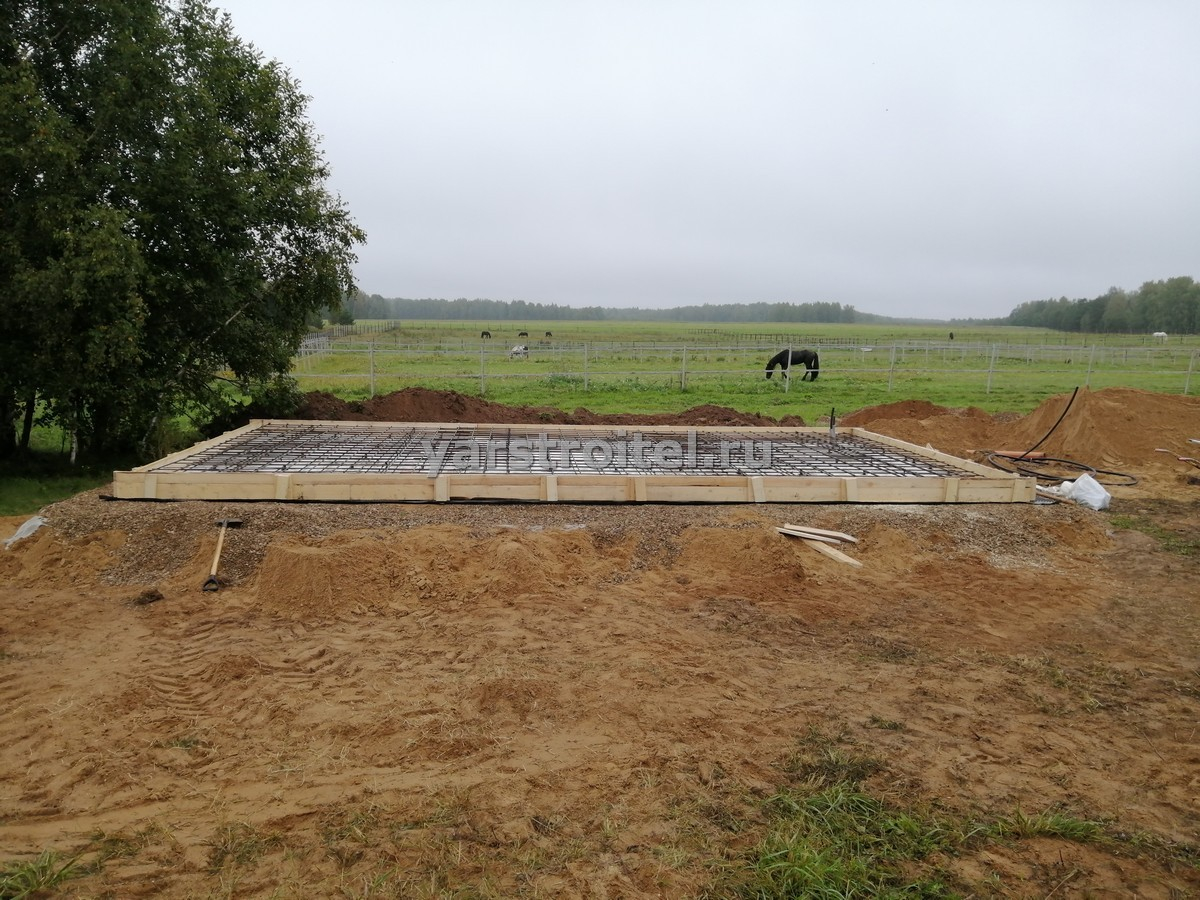

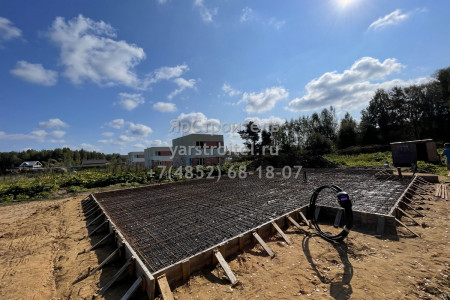

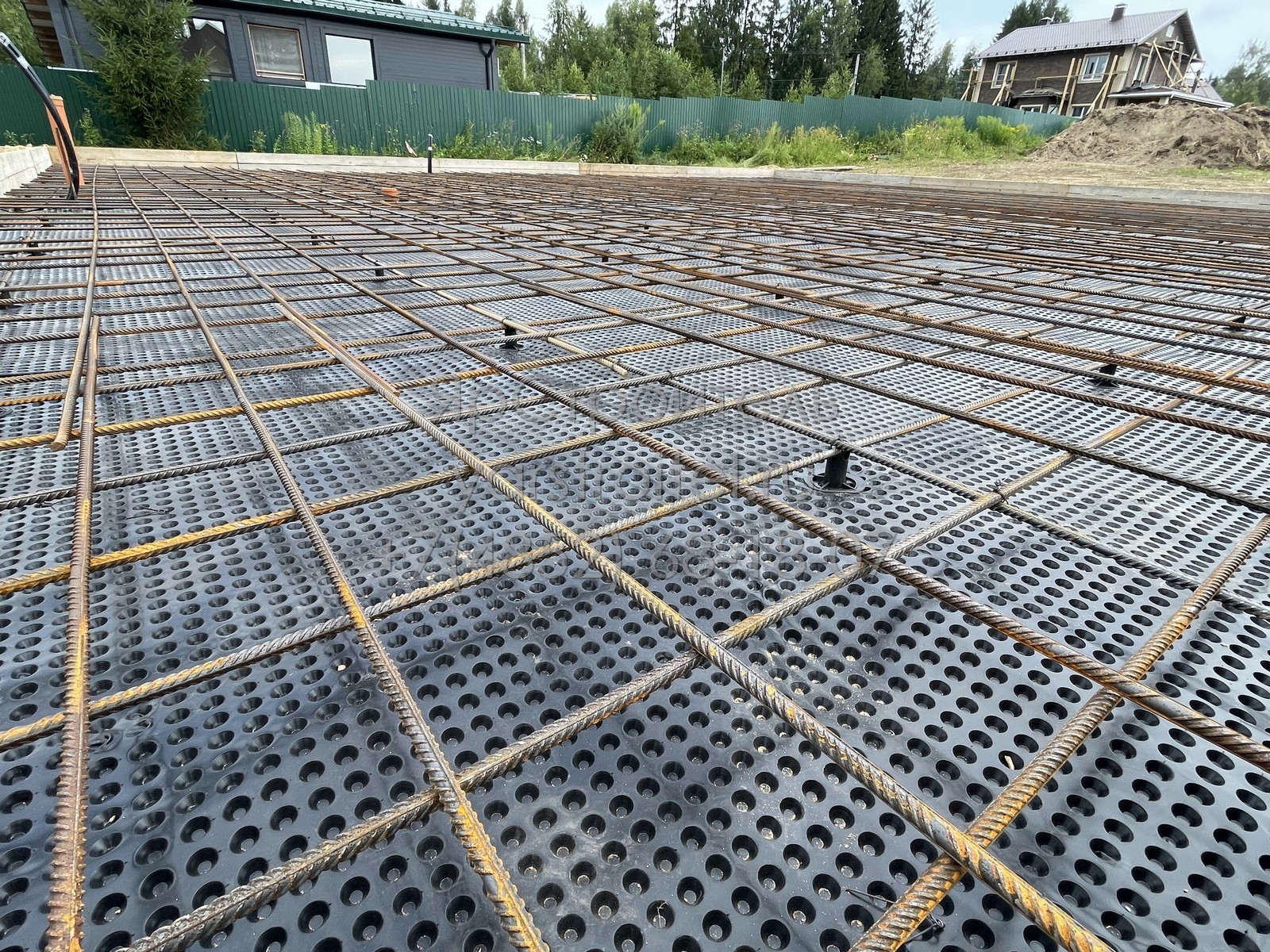

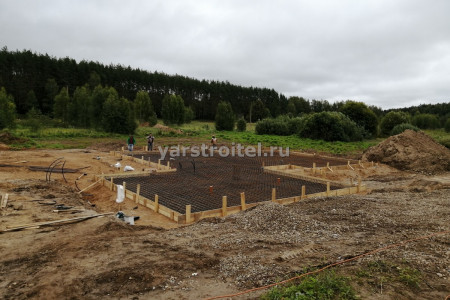

- Армирование. Вязка арматурного каркаса – из арматурных прутов вяжется каркас в два или более слоя с ячейкой 150х150 мм или 200х200 мм. Диаметр арматуры зависит от расчетов и составляет 12-16 мм. Установка фиксаторов – для обеспечения защитного слоя бетона используются пластиковые фиксаторы или подставки;

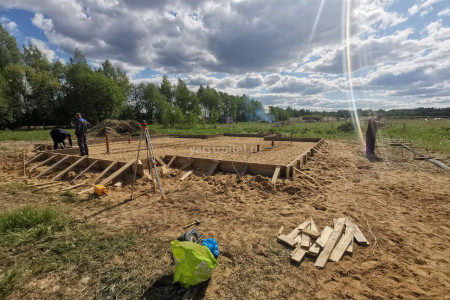

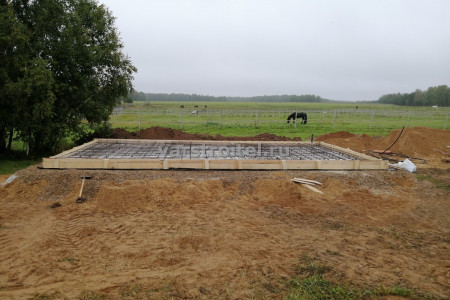

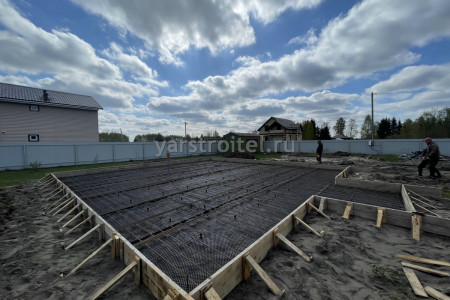

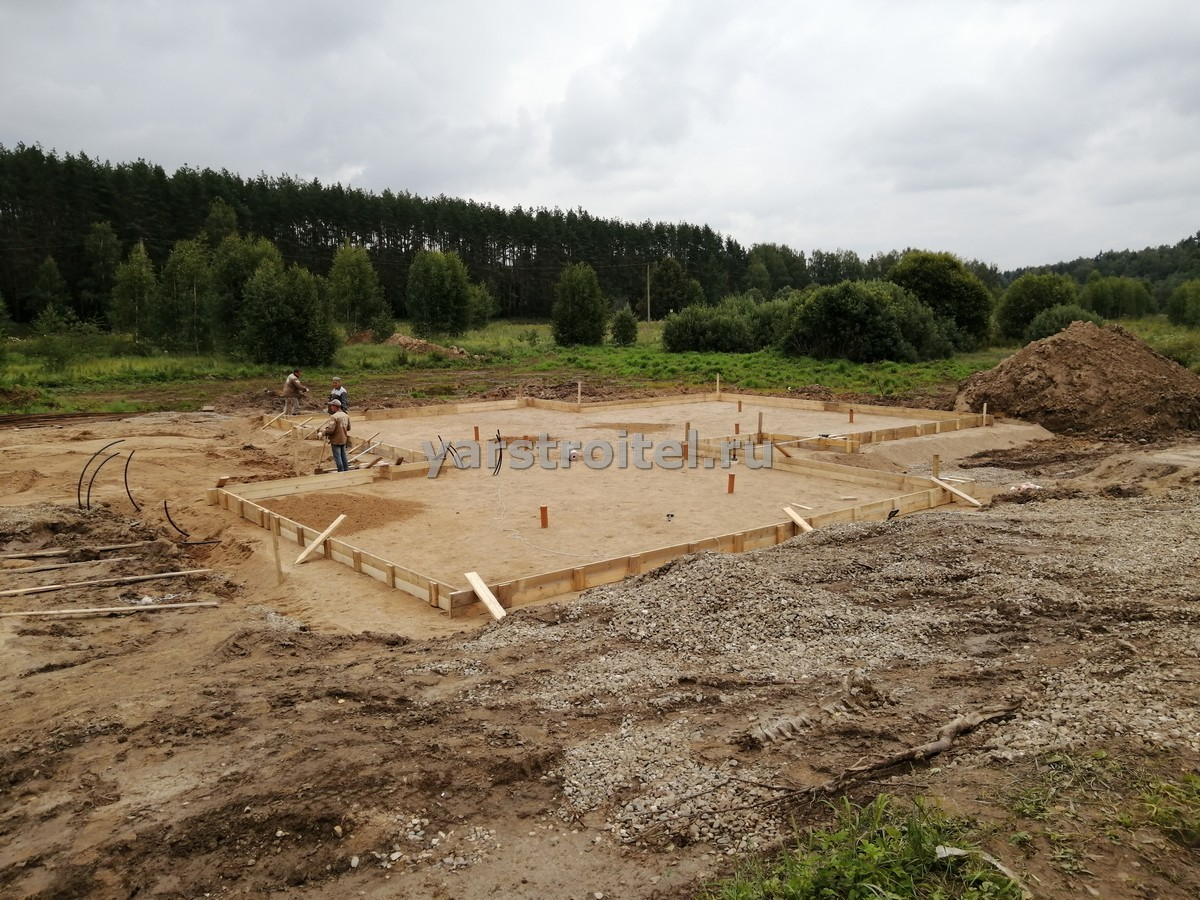

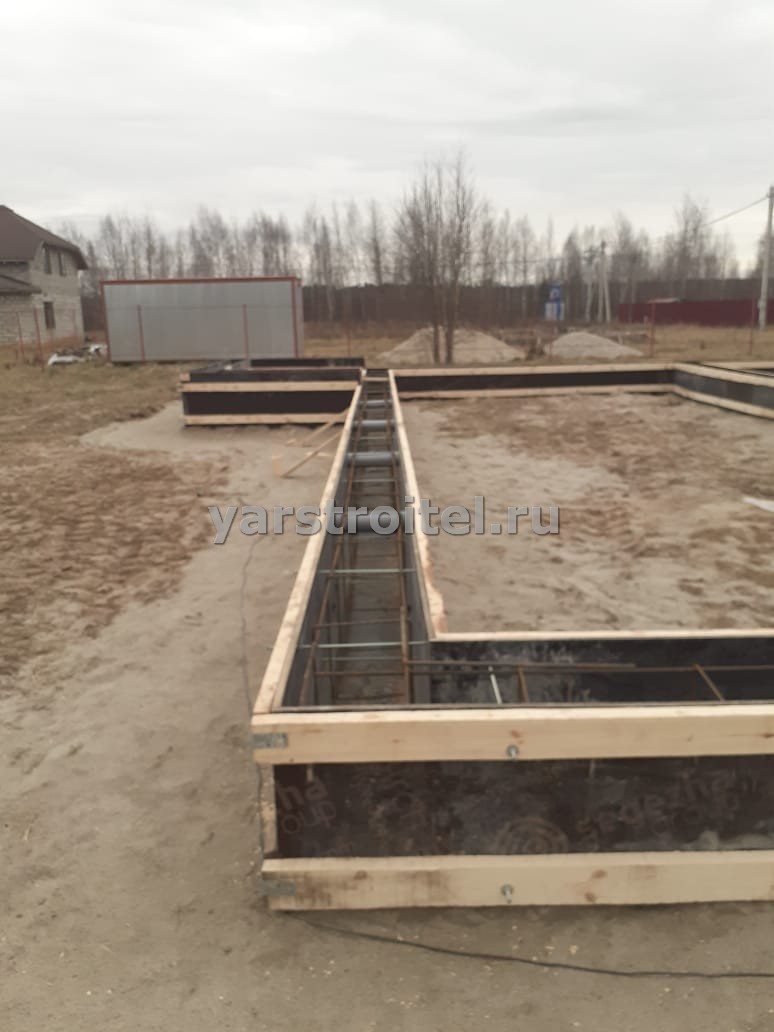

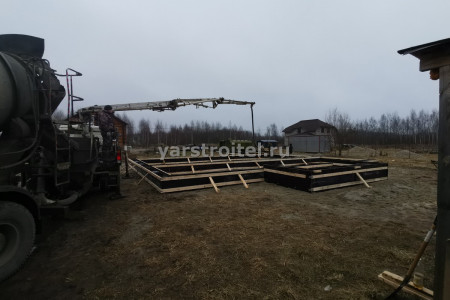

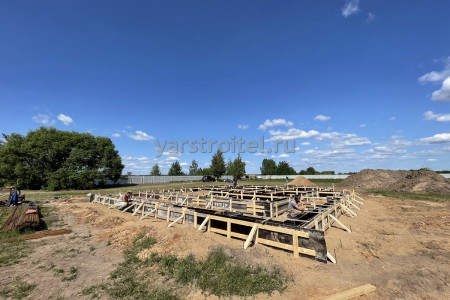

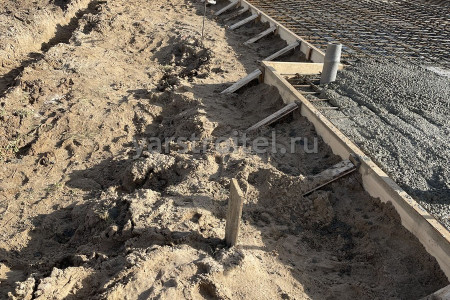

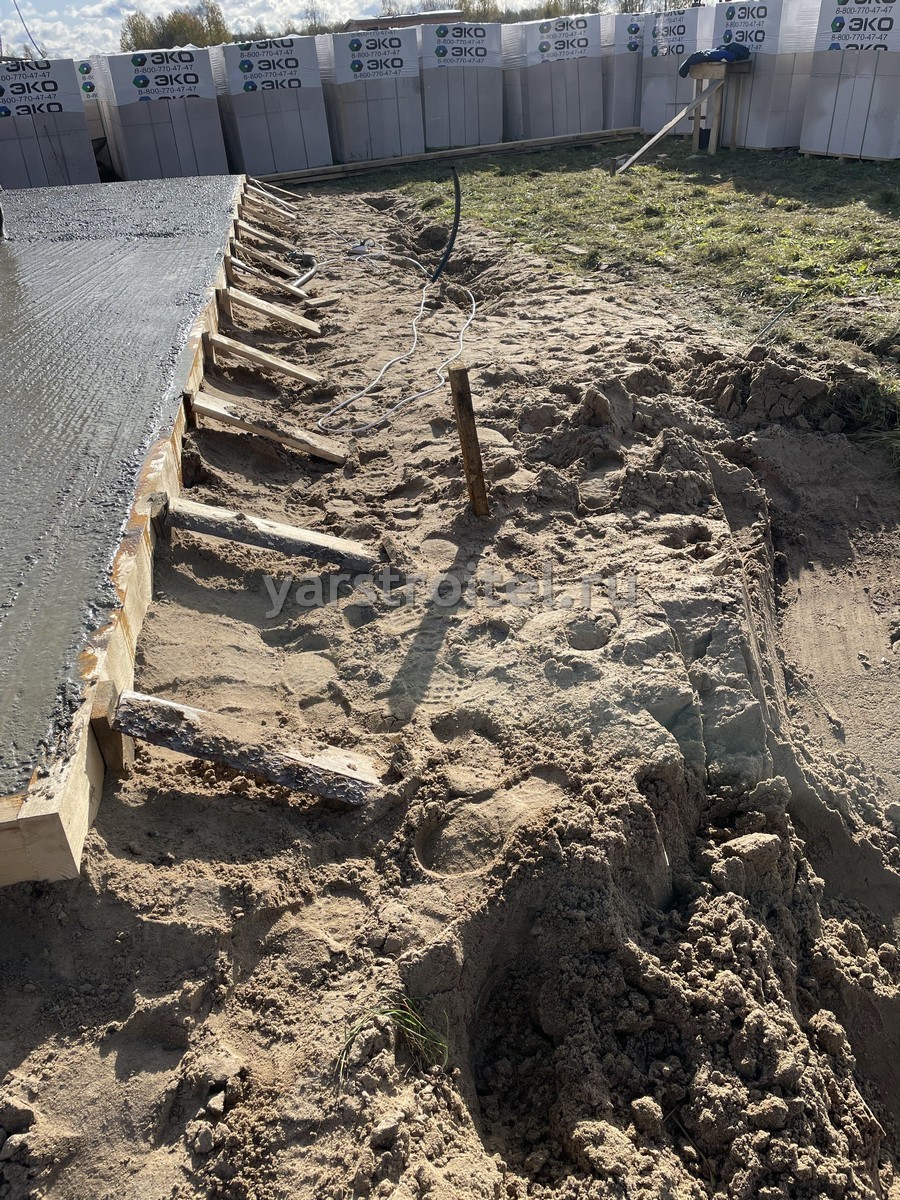

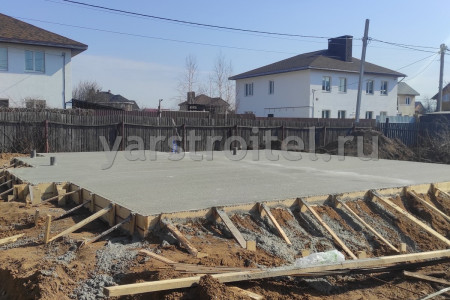

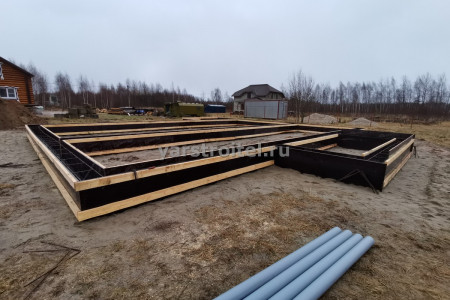

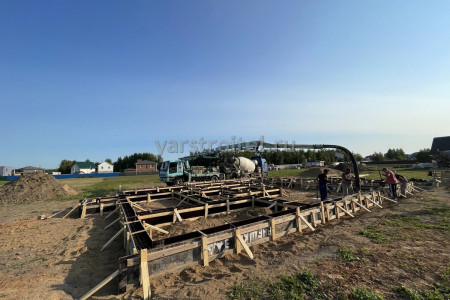

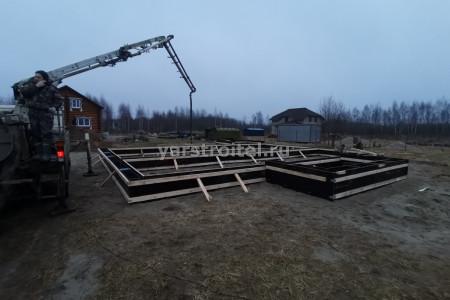

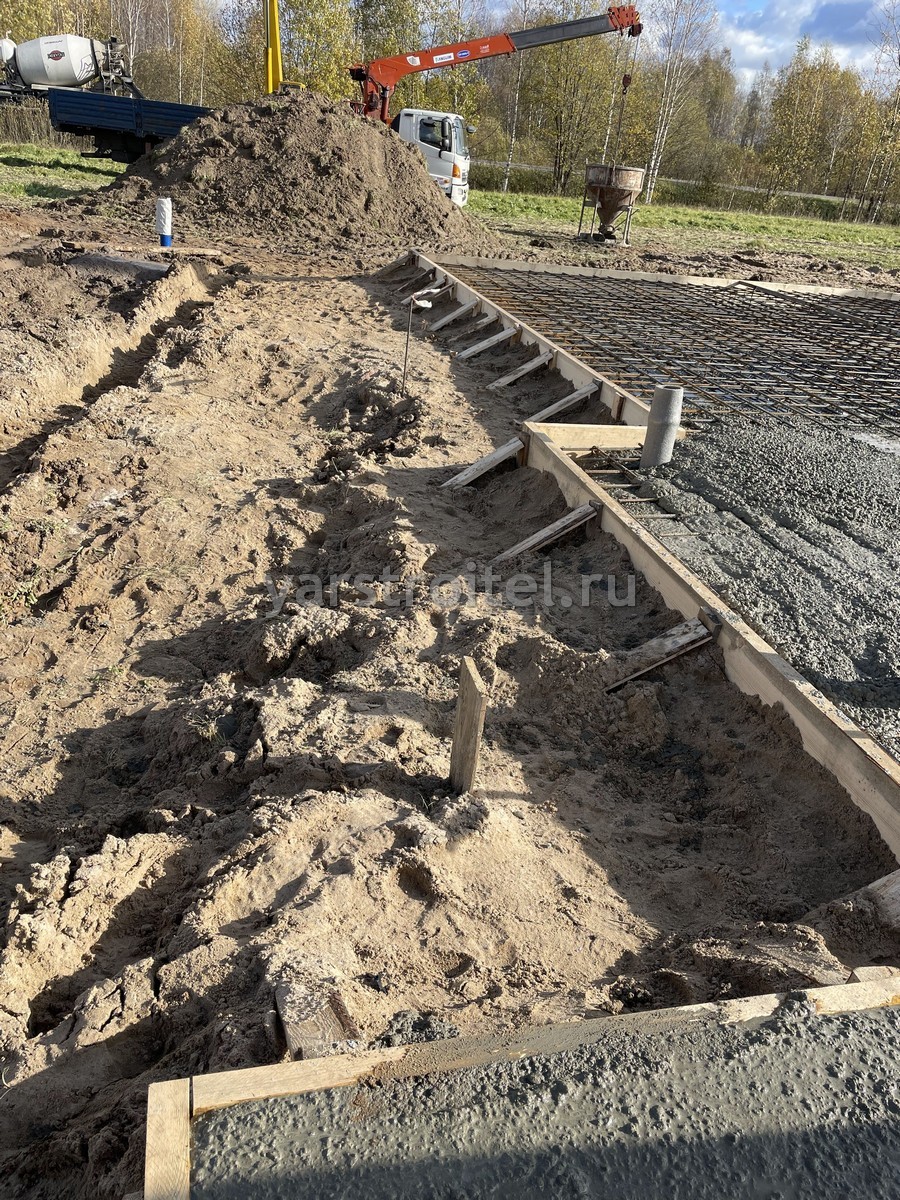

- Опалубка. Вокруг арматурного каркаса возводится опалубка из деревянных щитов, OSB плит или металла. Она должна быть прочной и выдерживать вес заливаемого бетона;

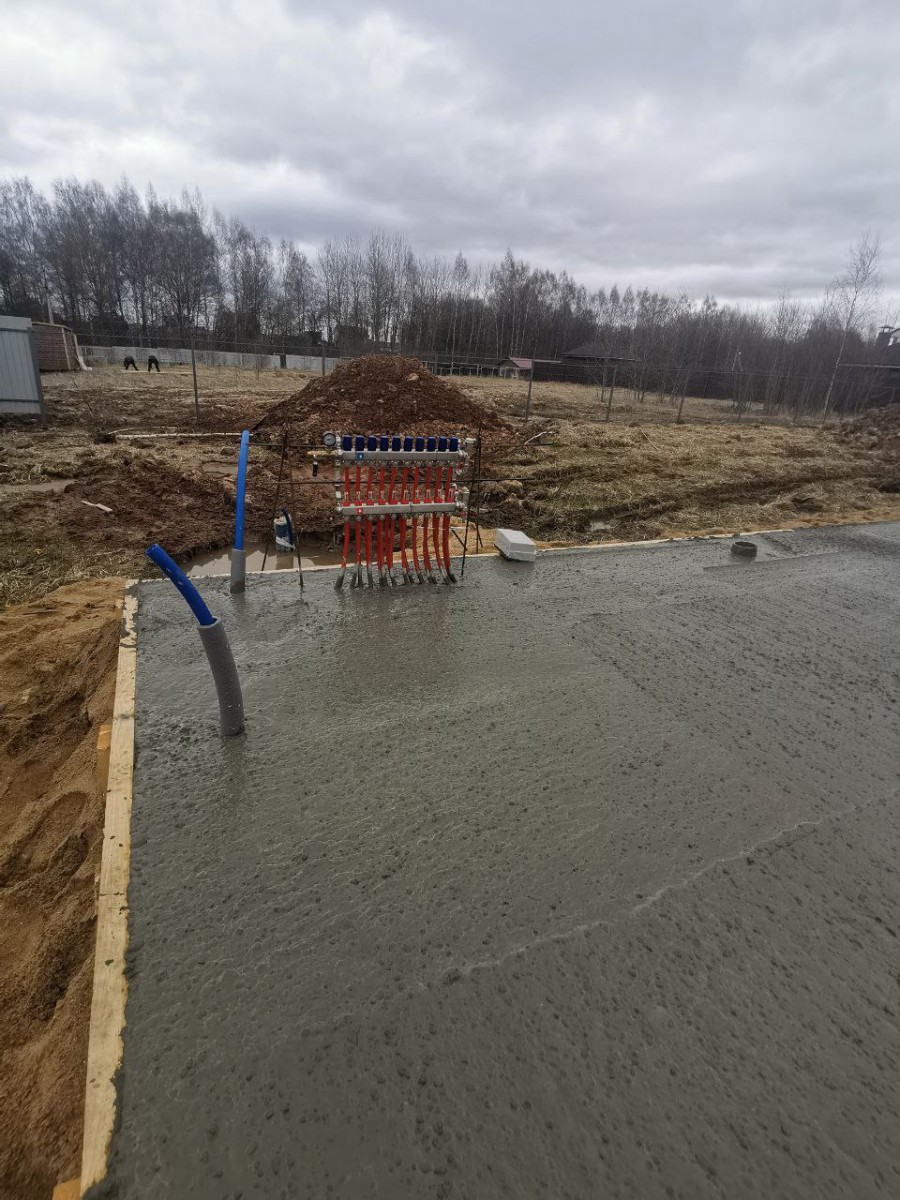

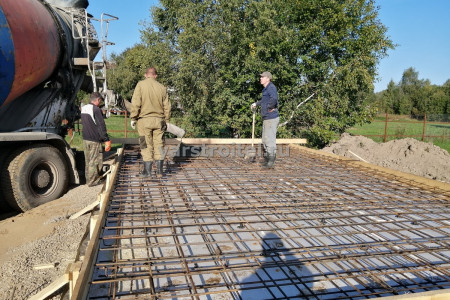

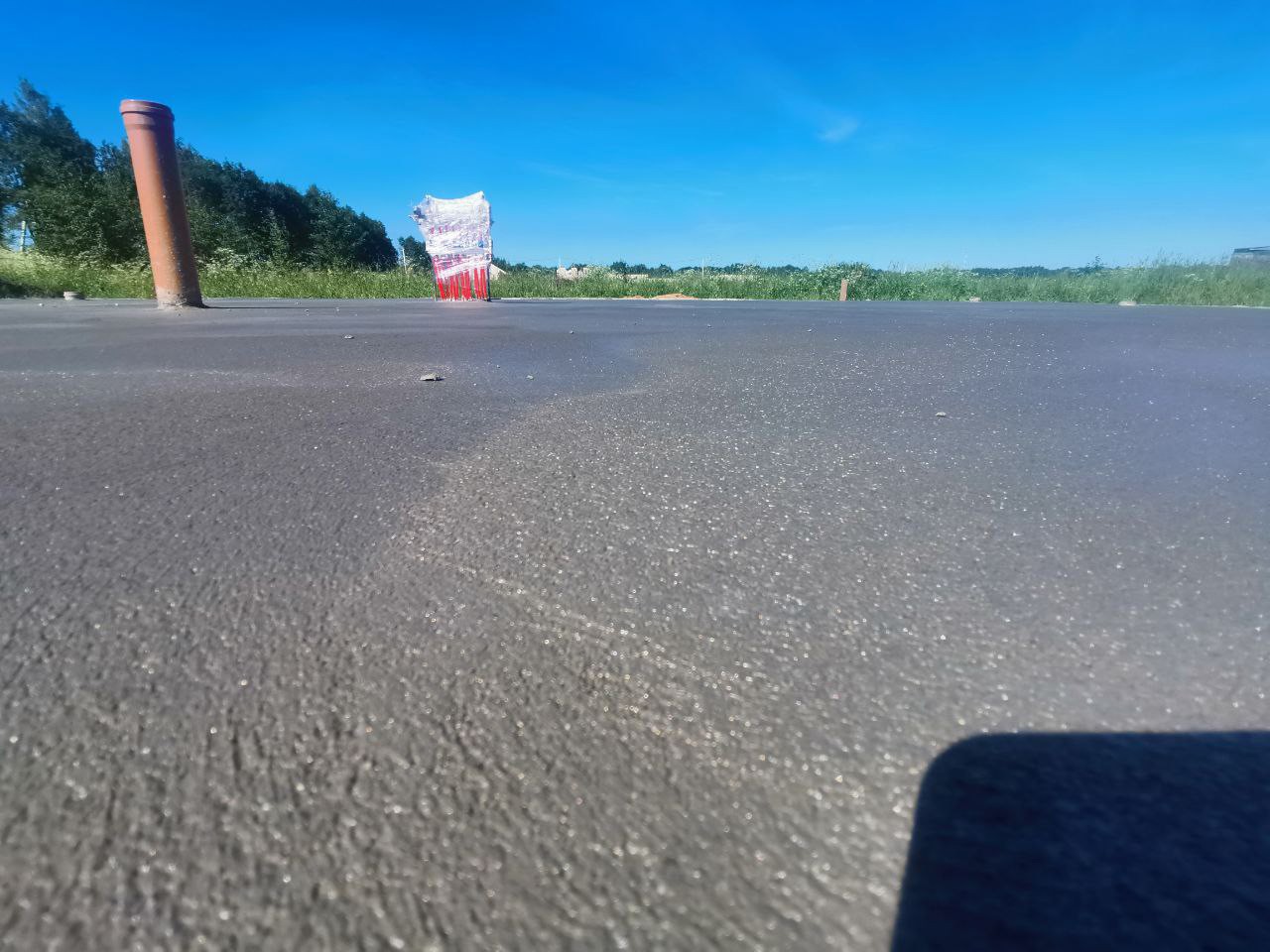

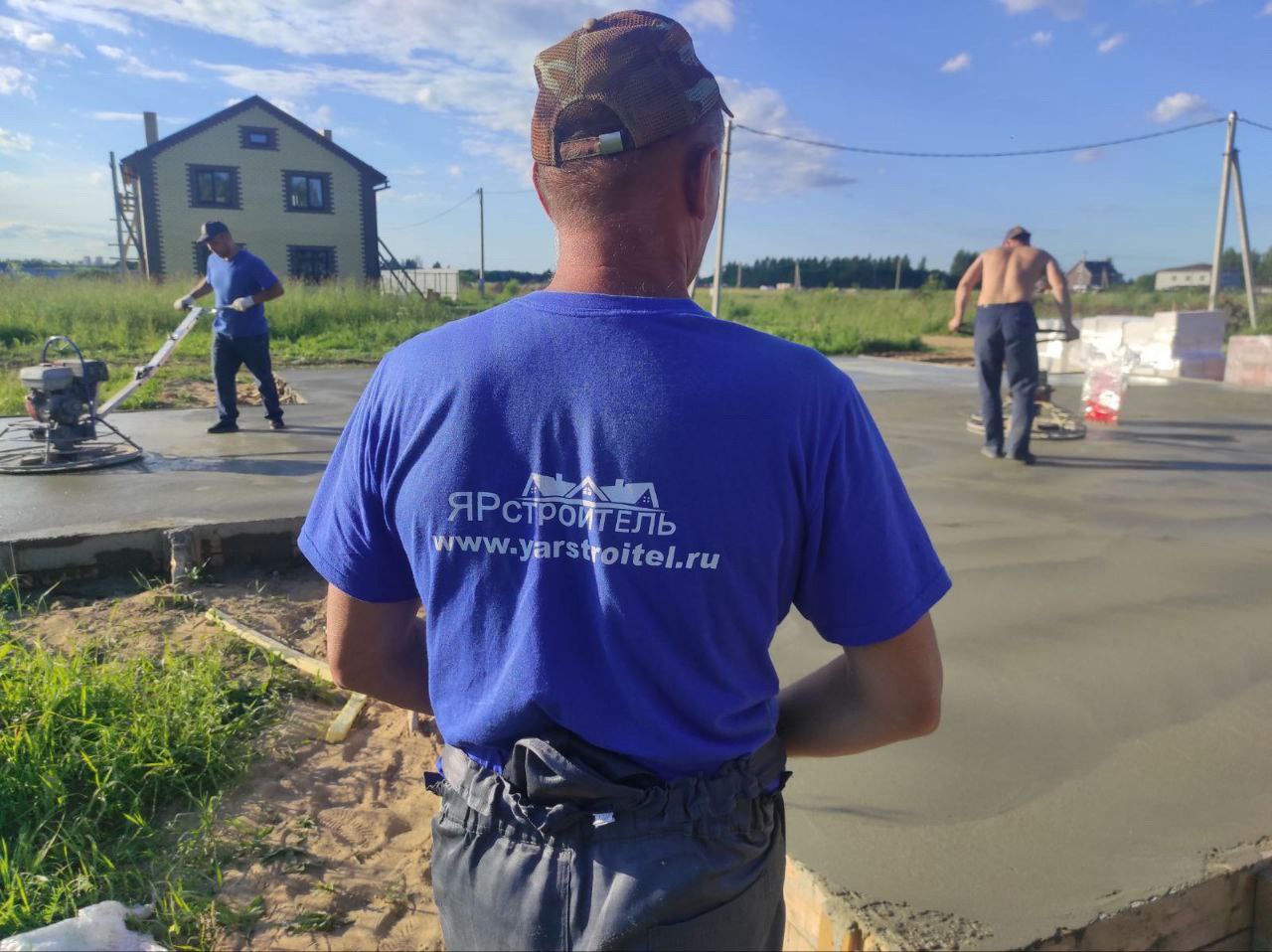

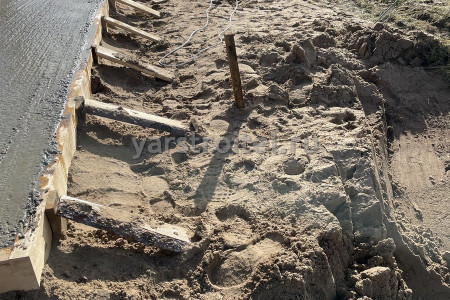

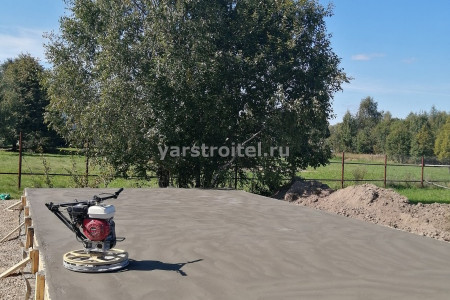

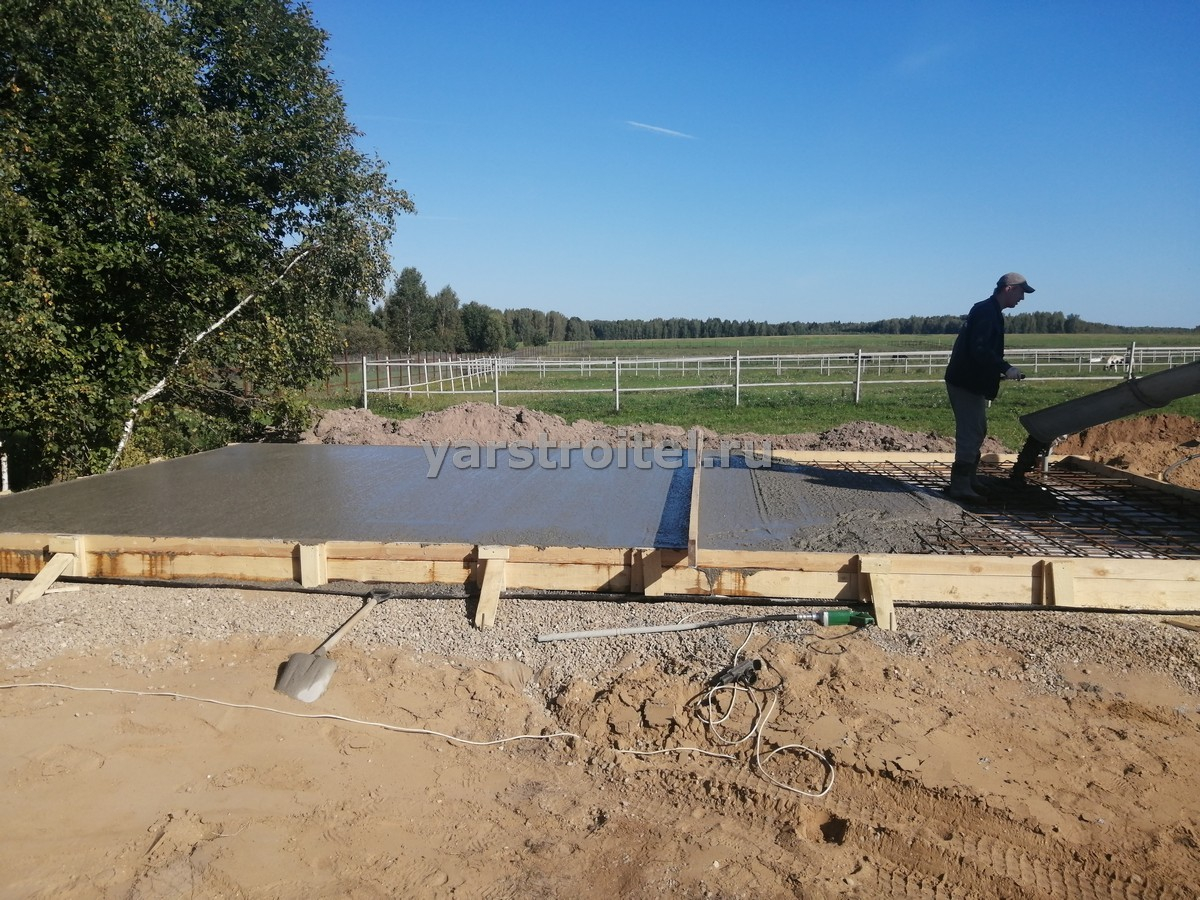

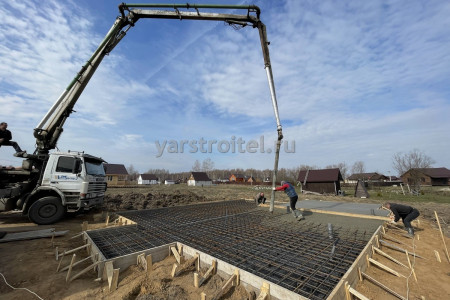

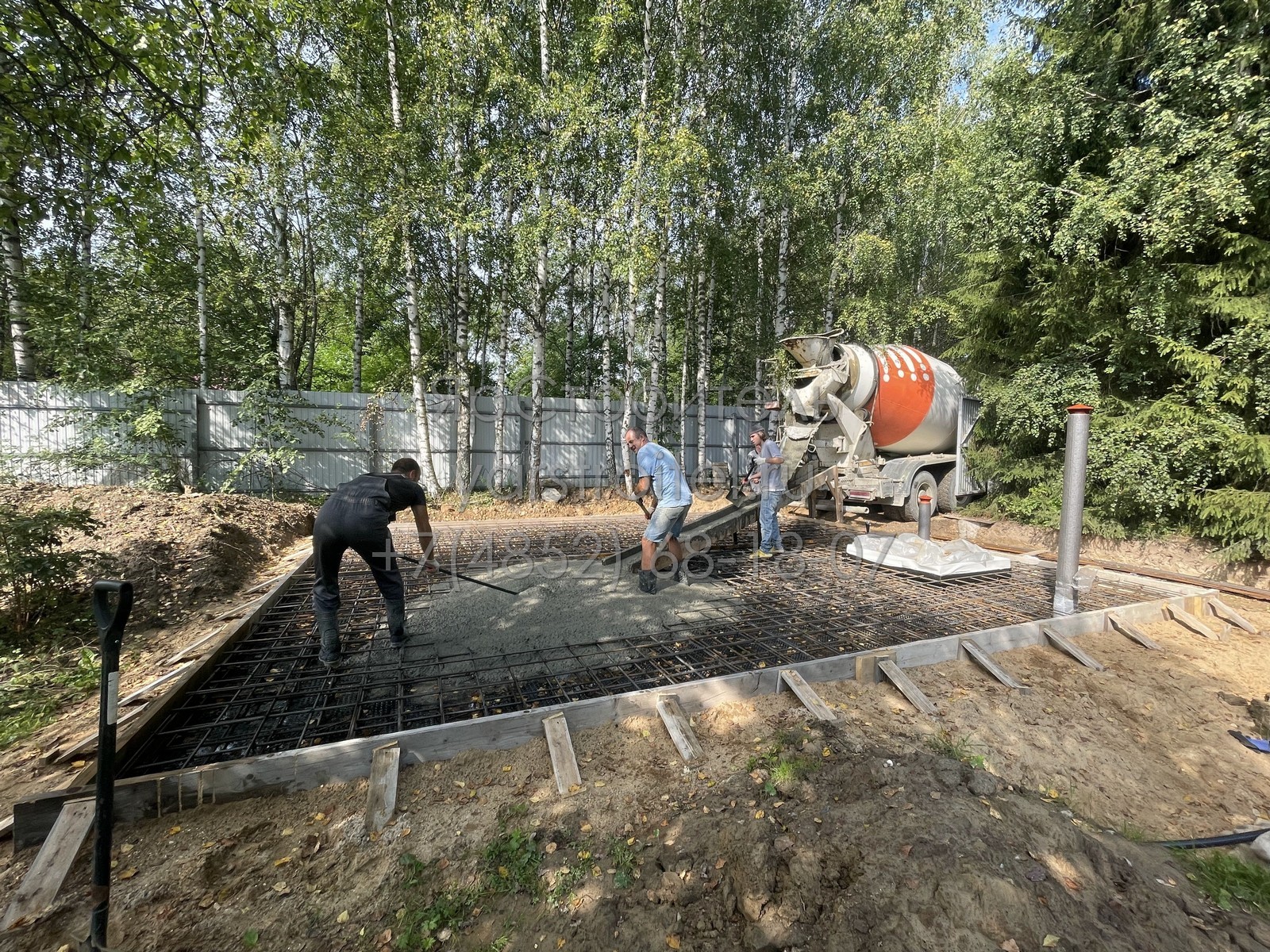

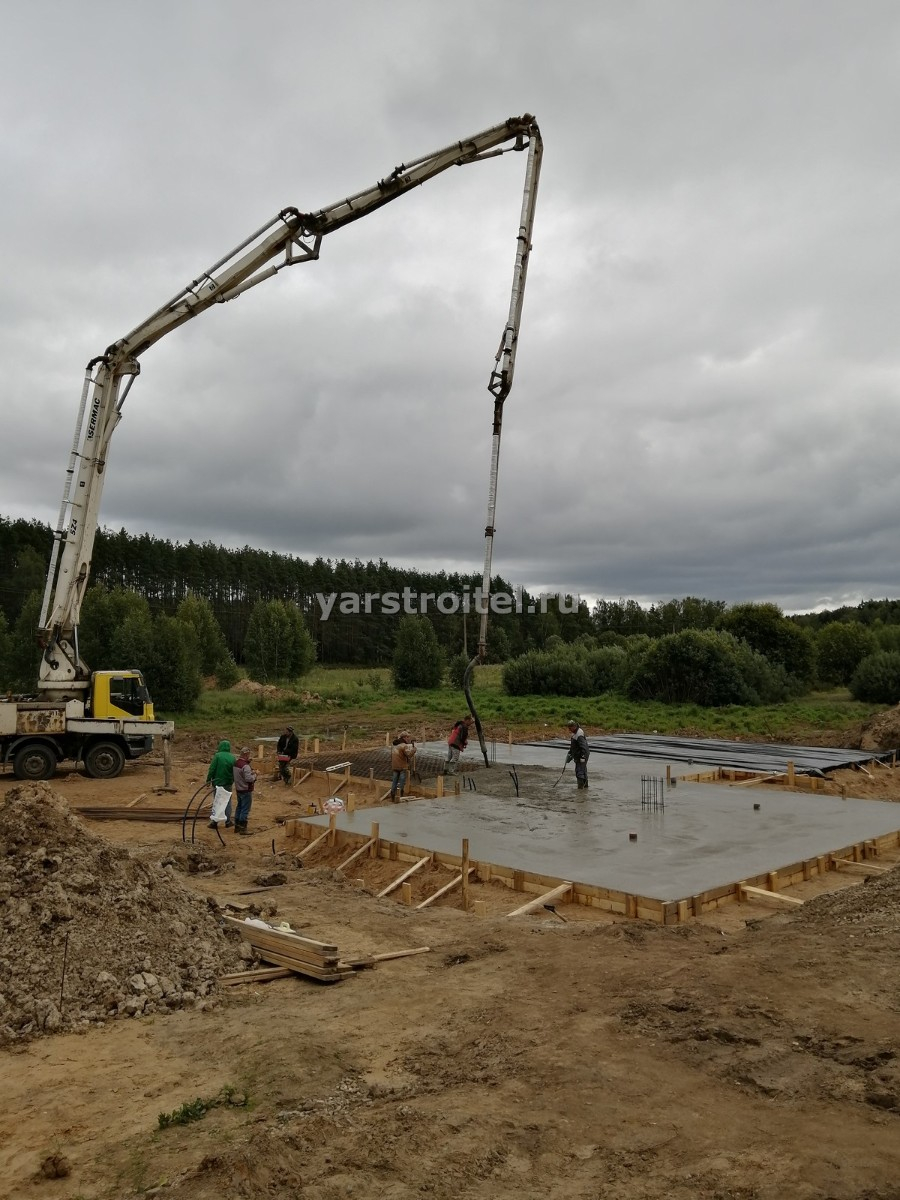

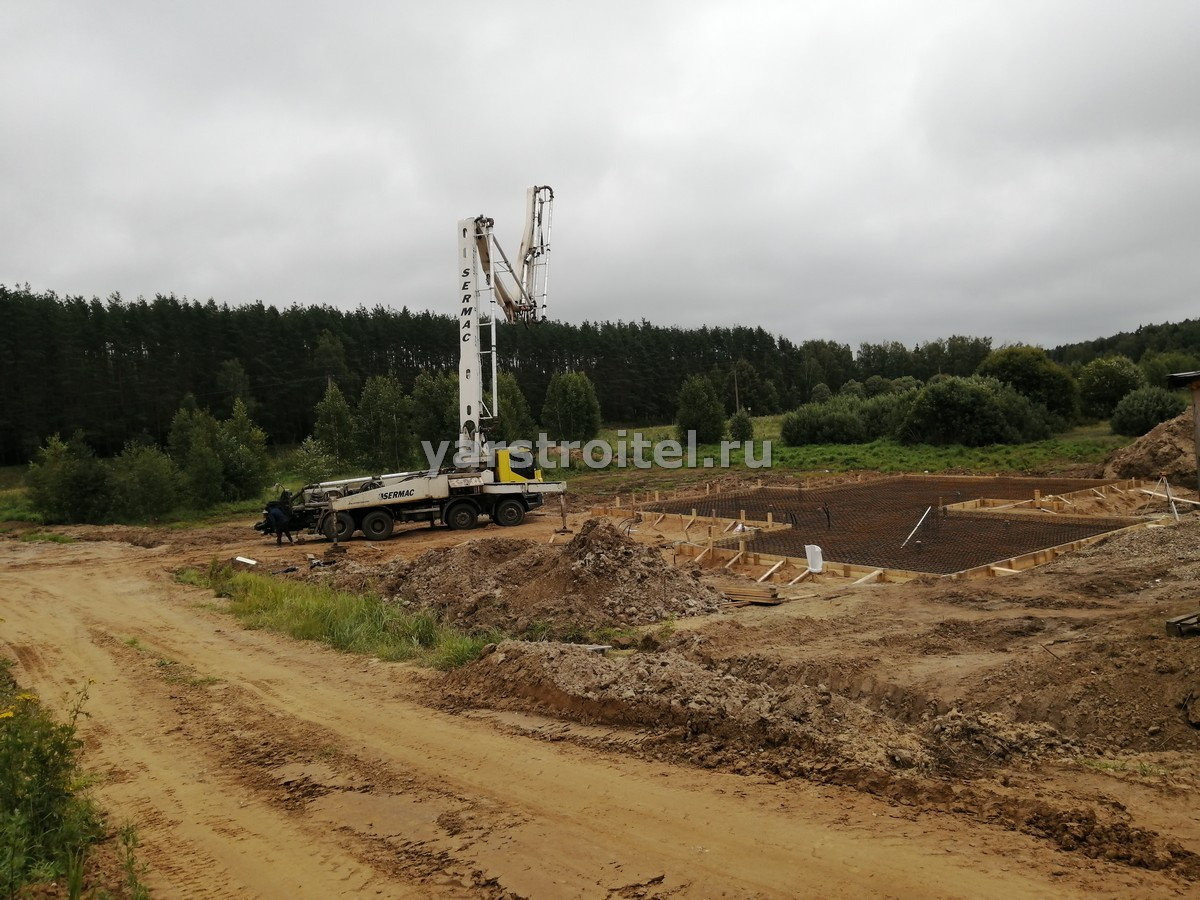

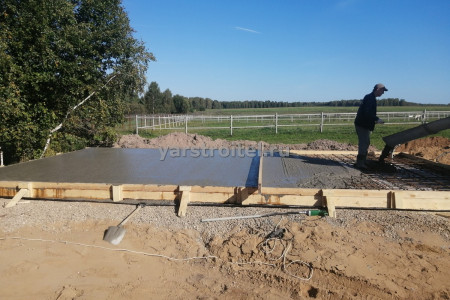

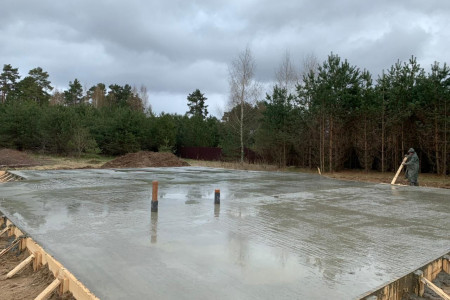

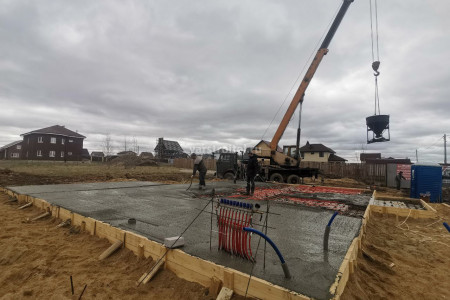

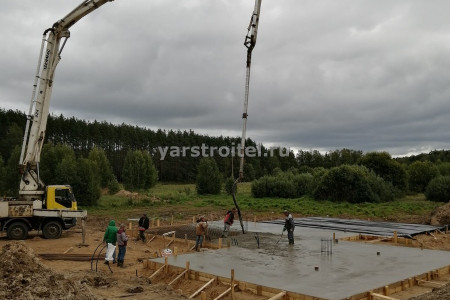

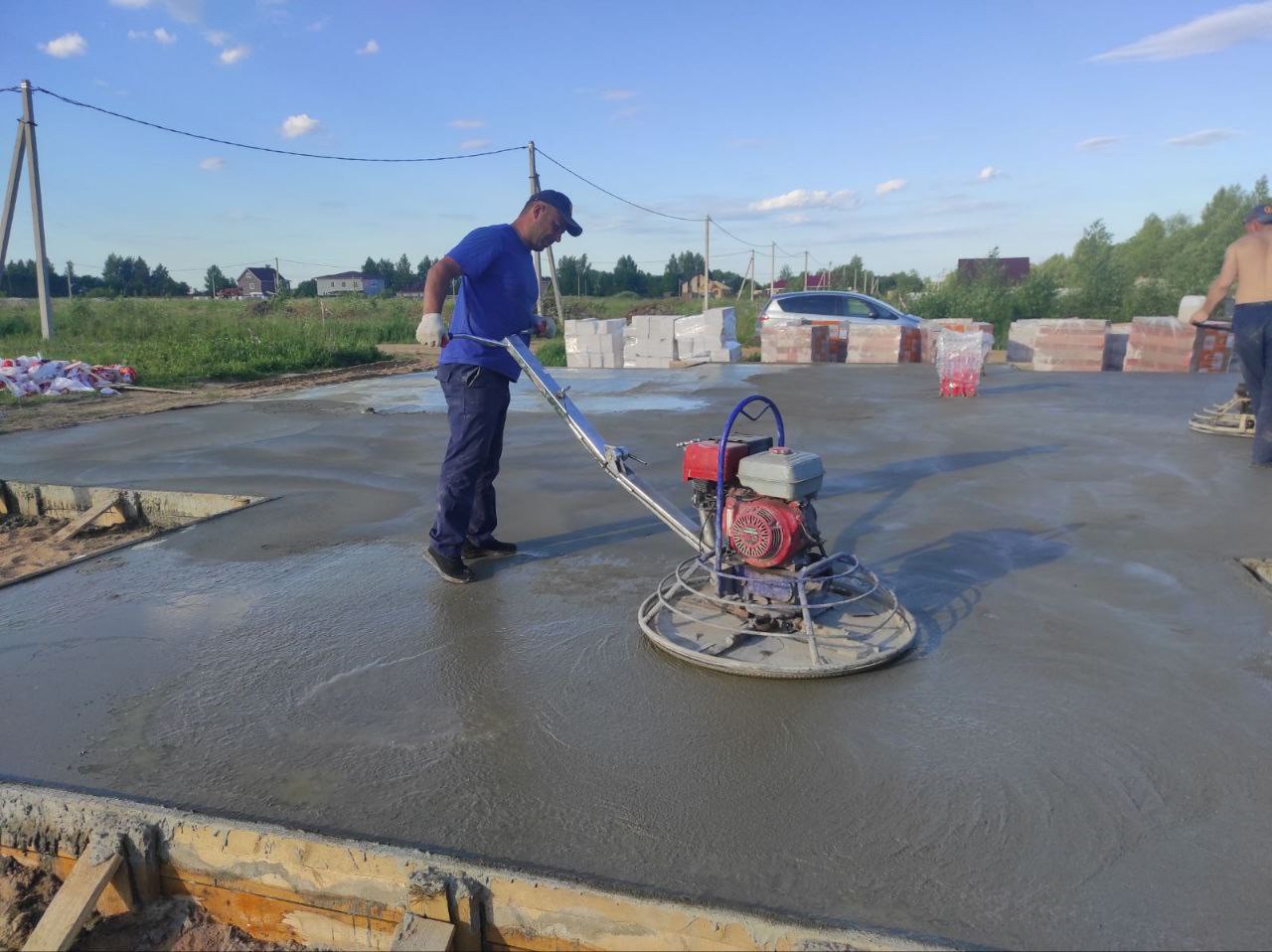

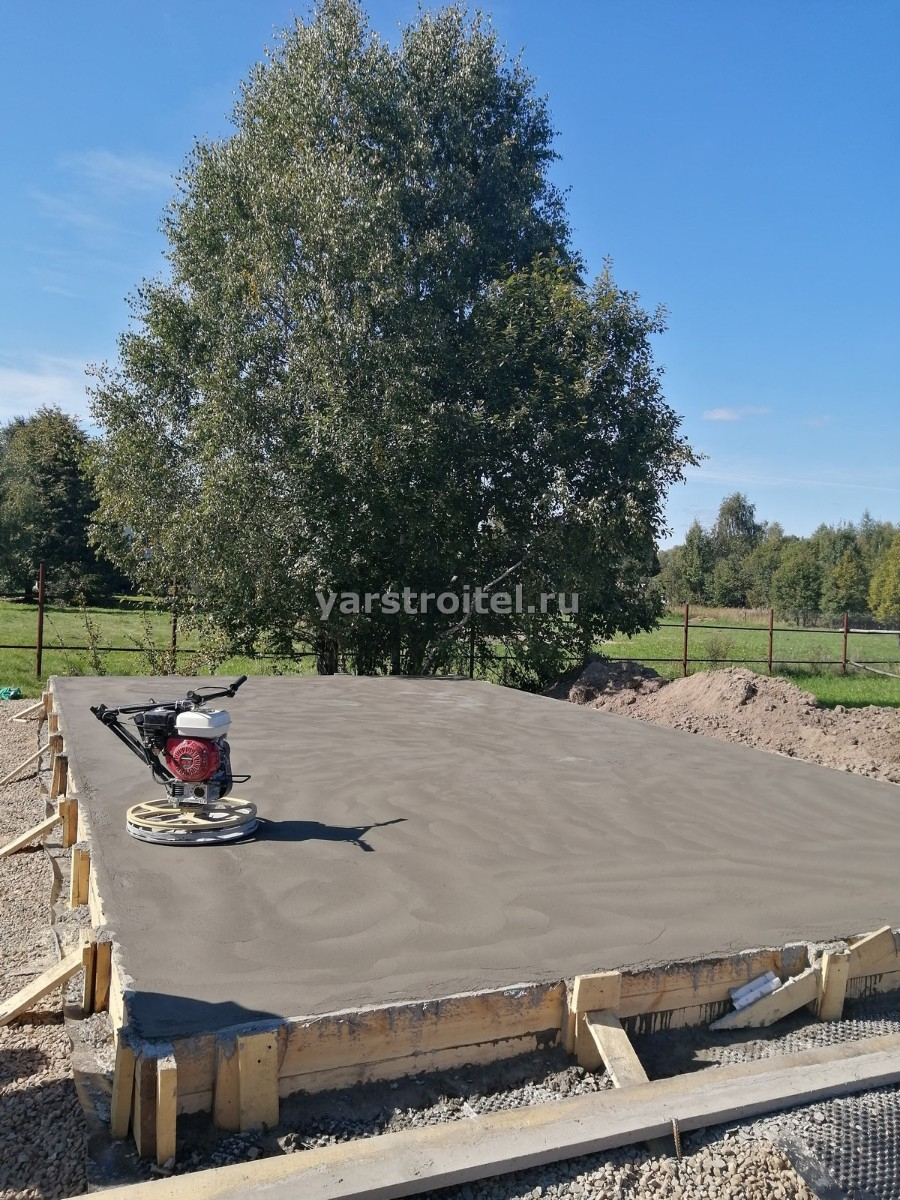

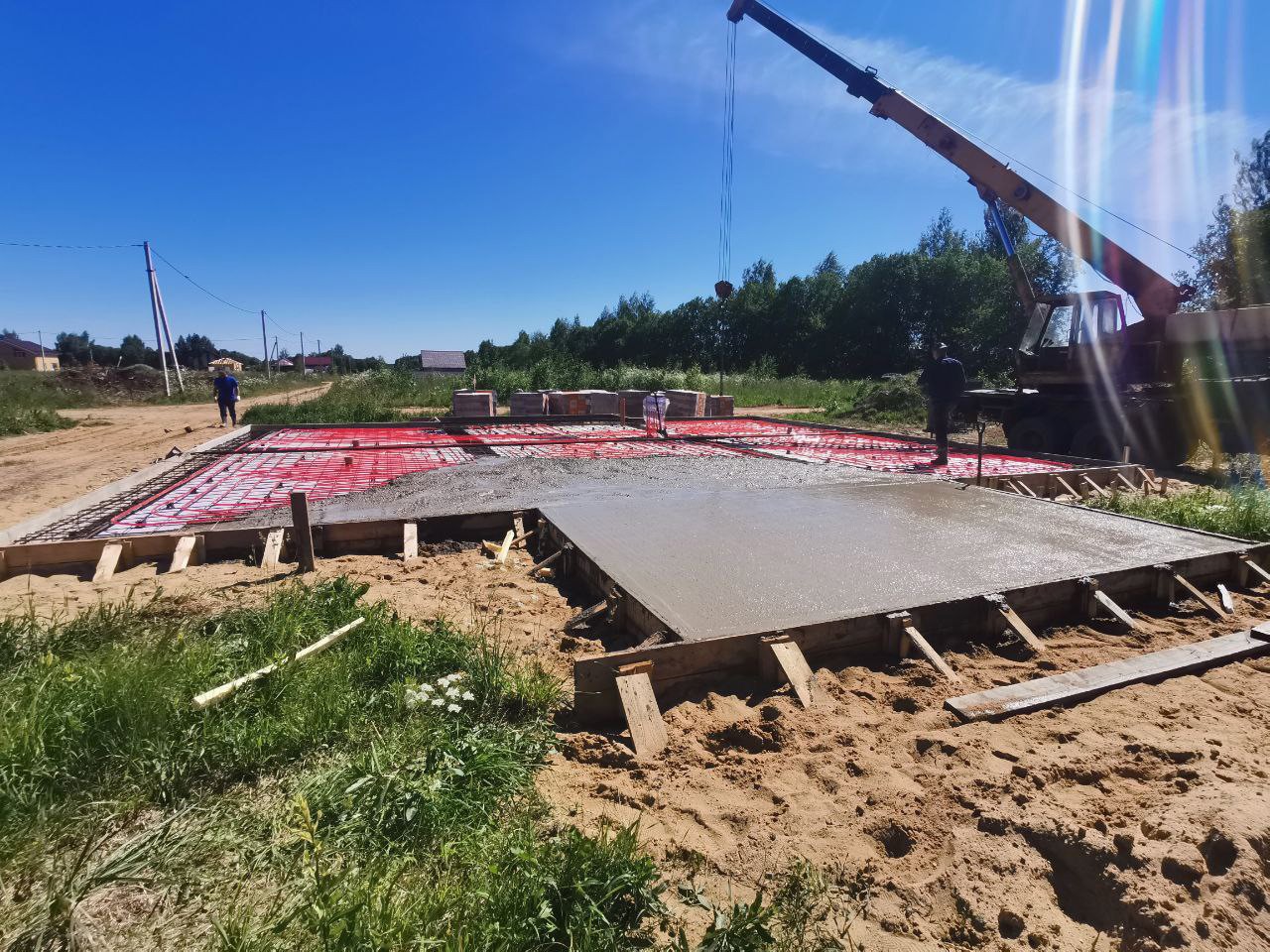

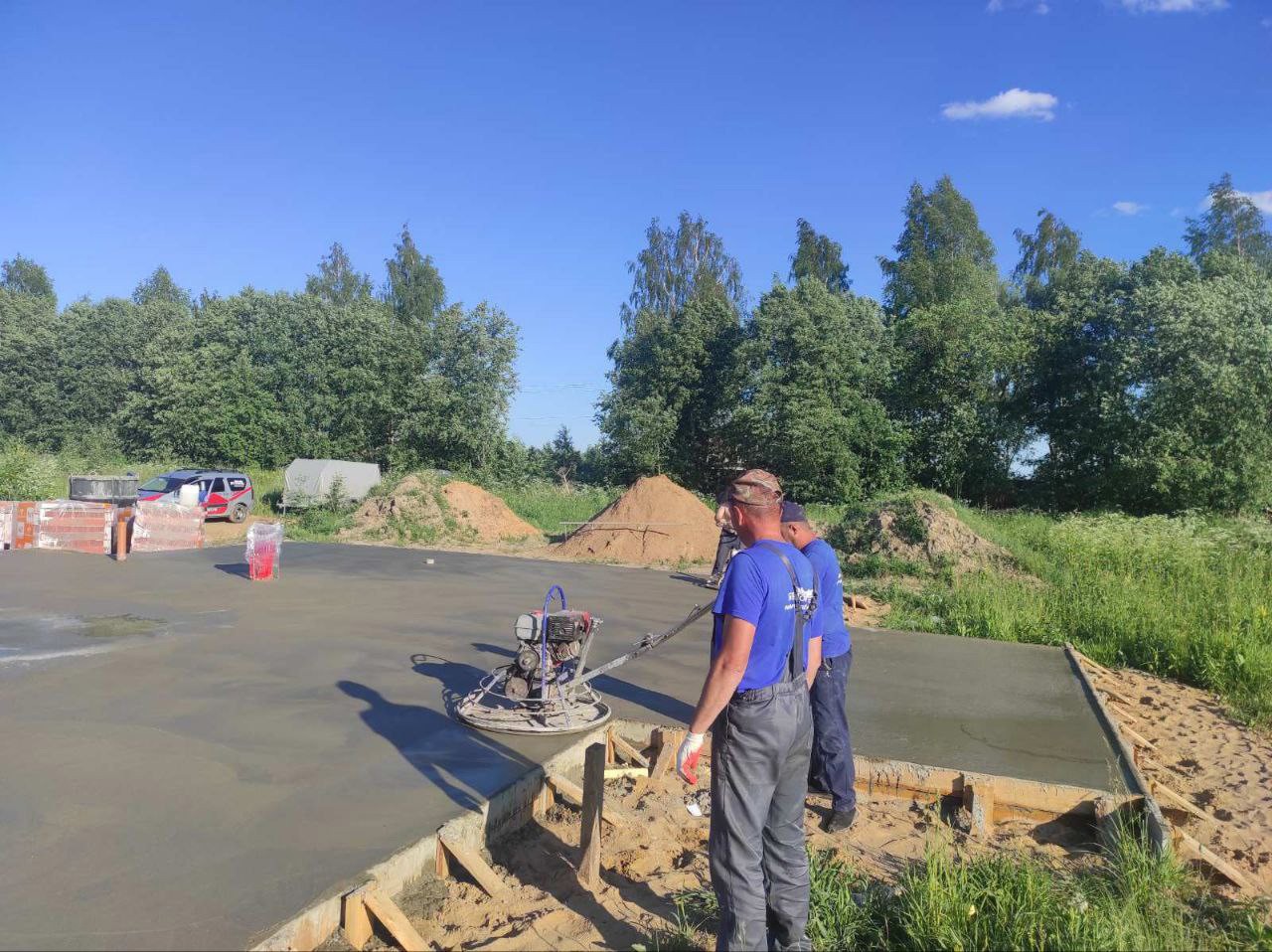

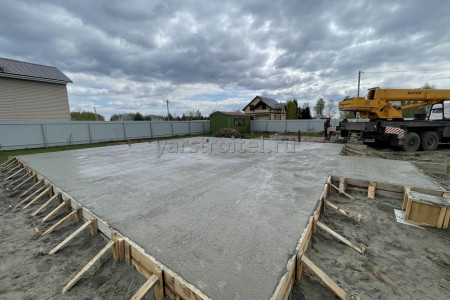

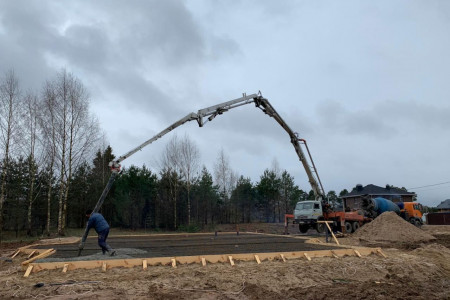

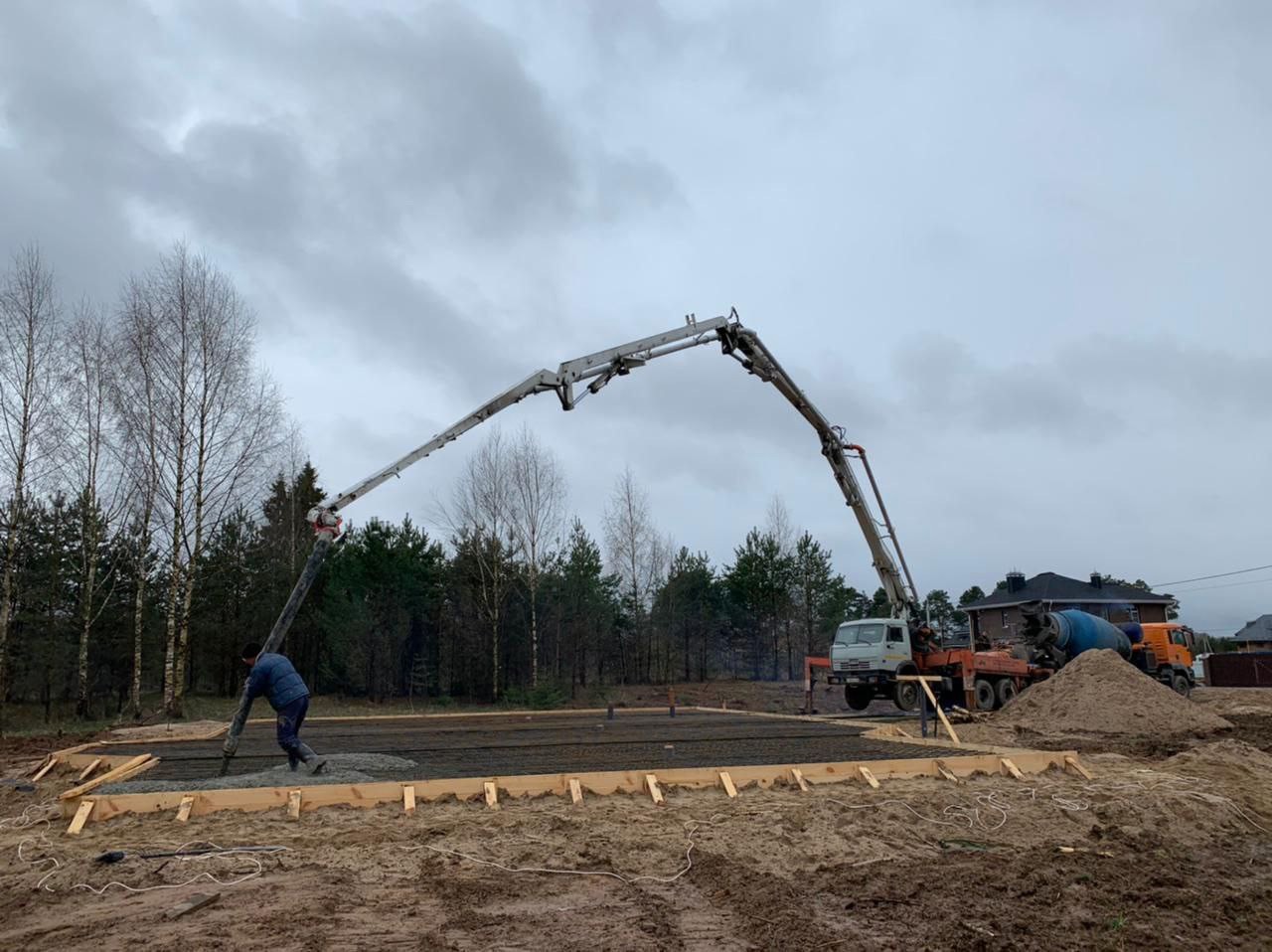

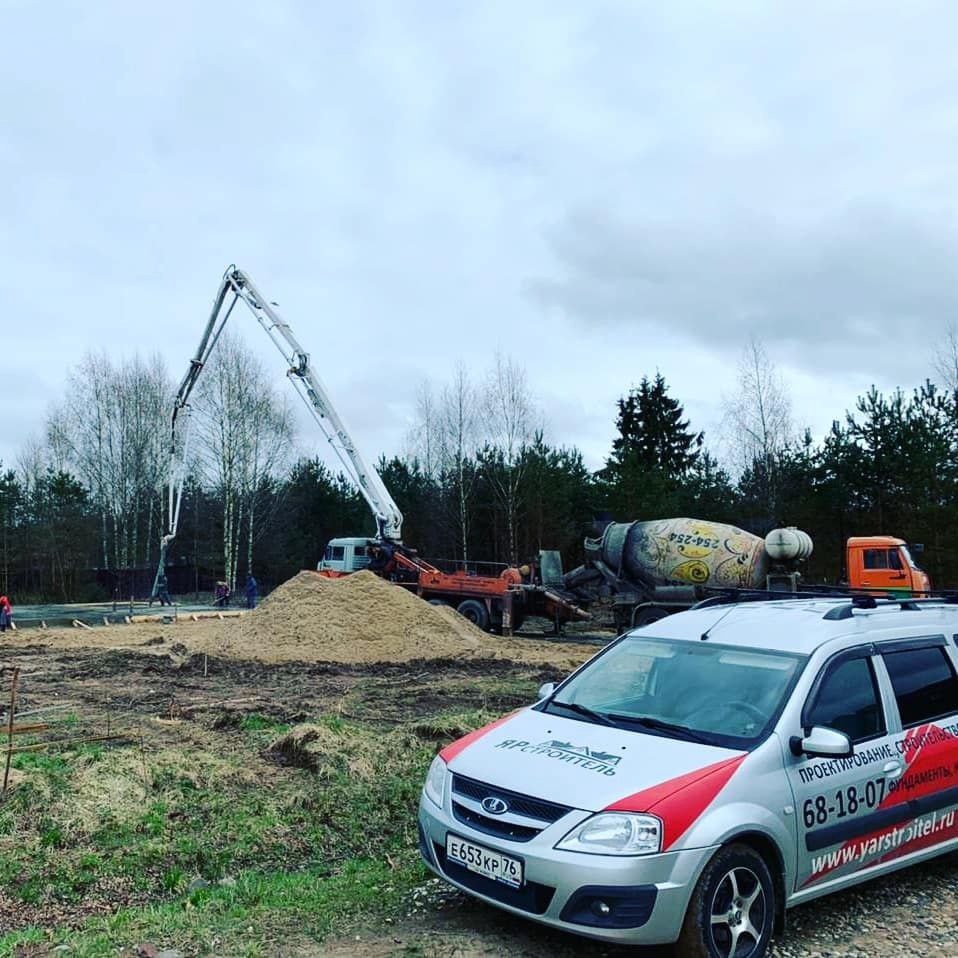

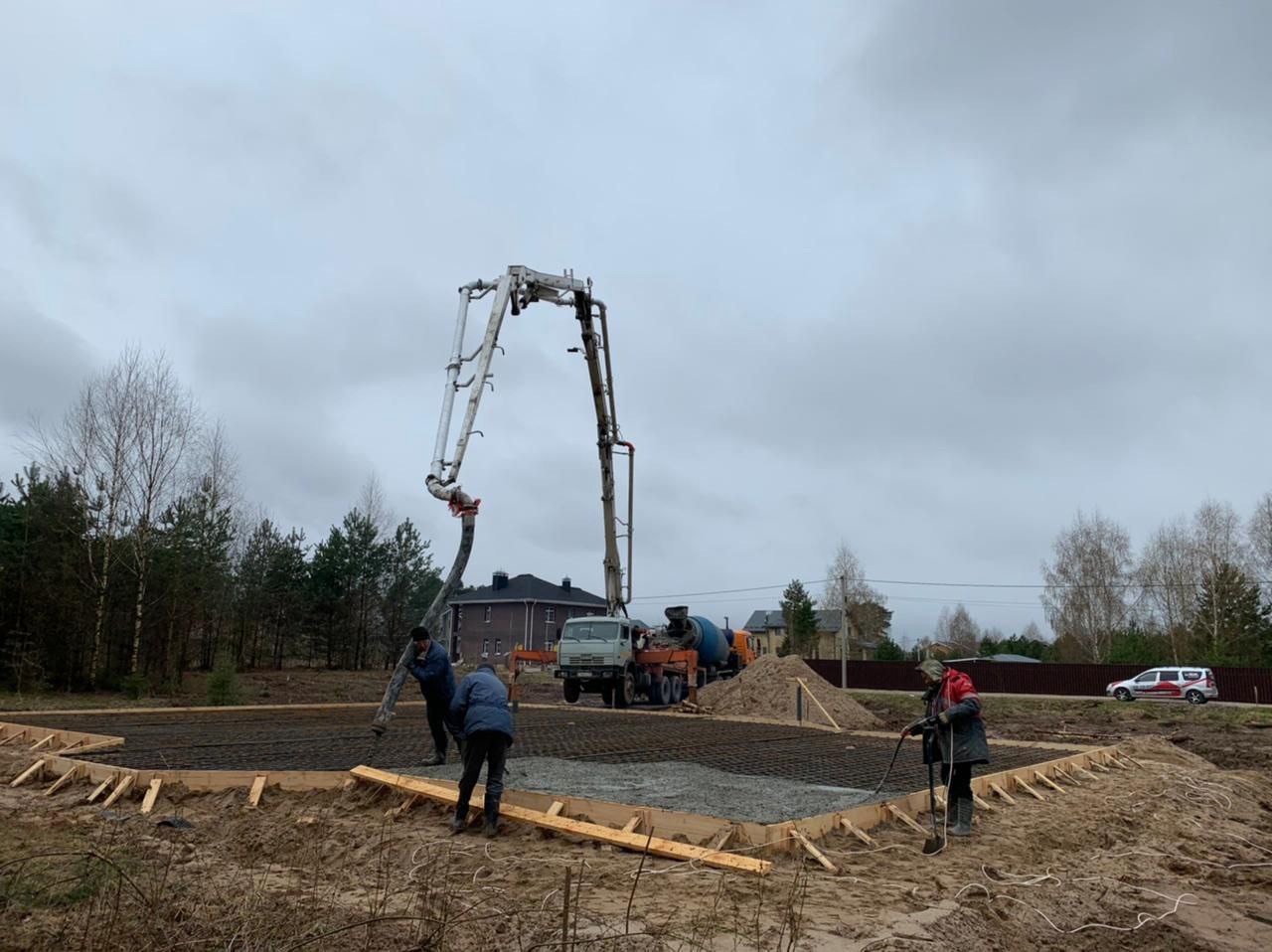

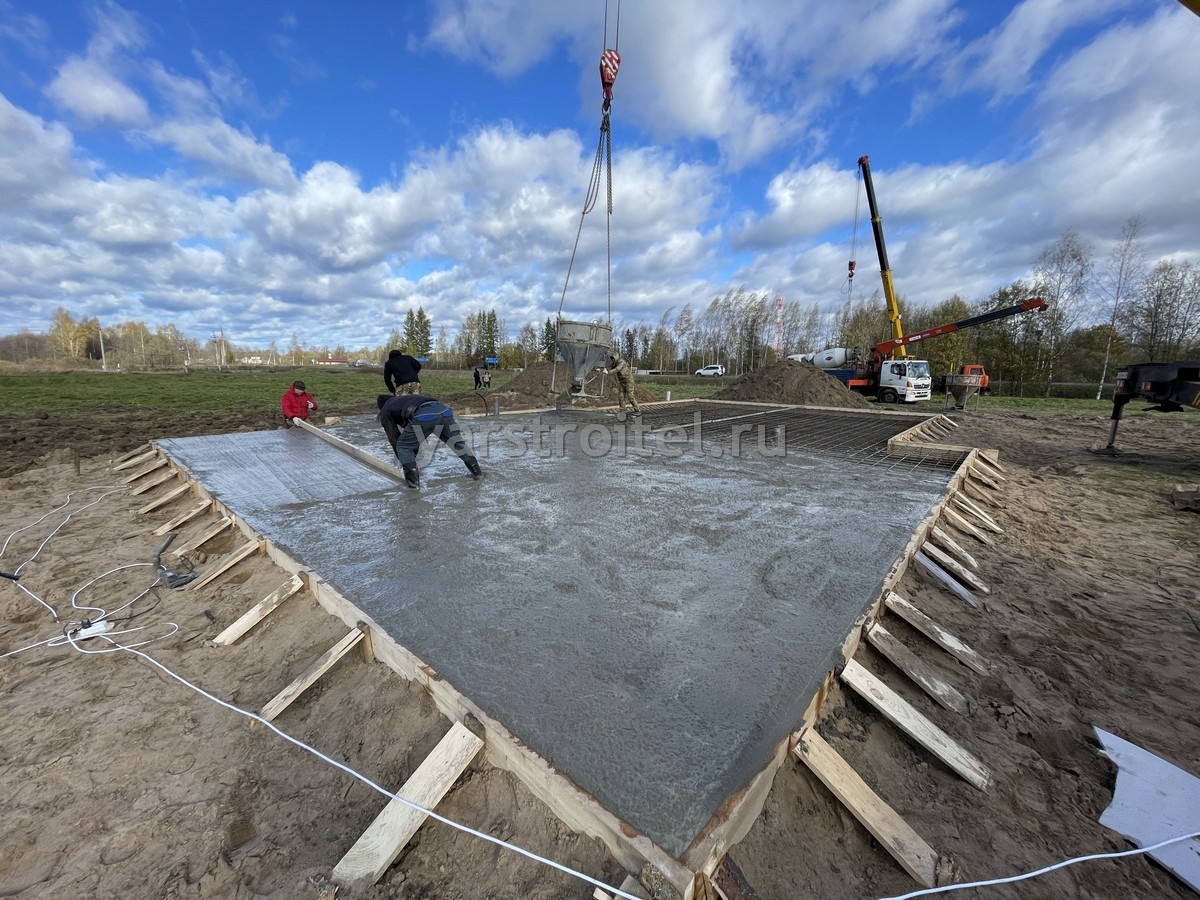

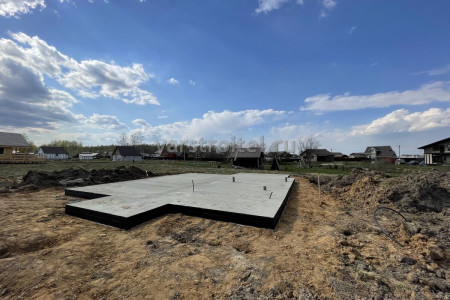

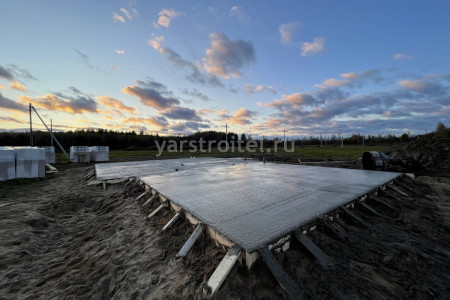

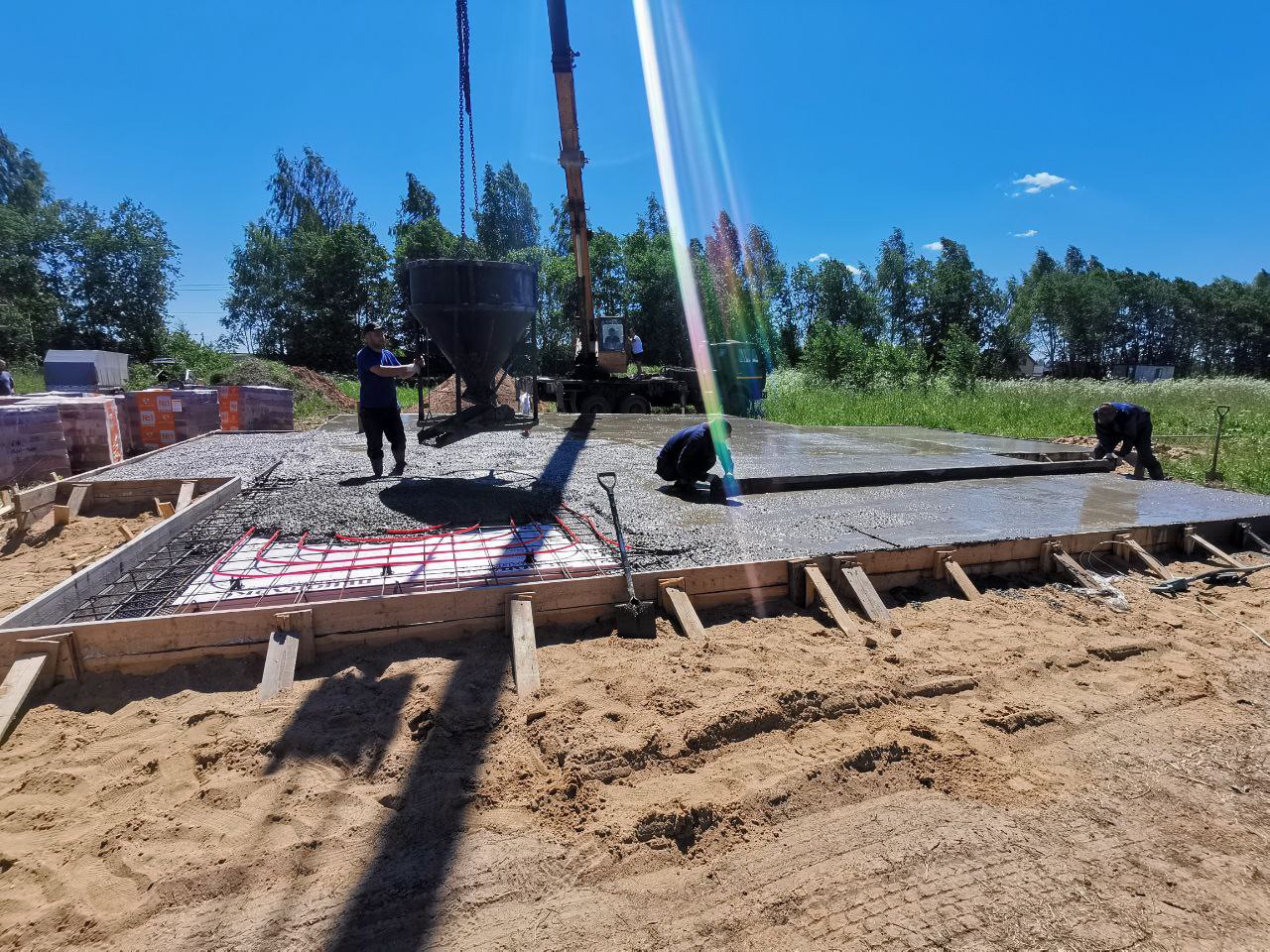

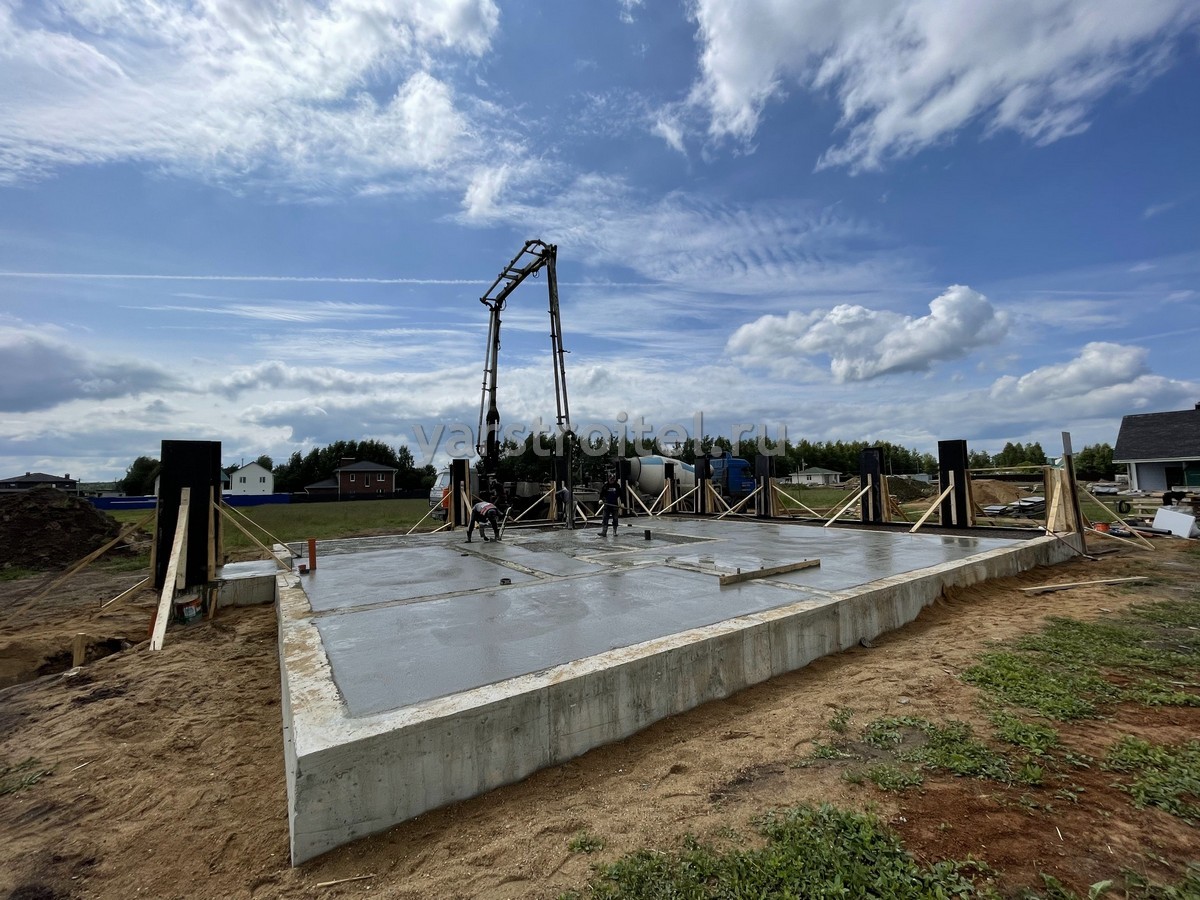

- Заливка бетона. Бетонная смесь заливается слоями по 10-15 см с уплотнением вибратором. Важно обеспечить непрерывную заливку всей площади плиты;

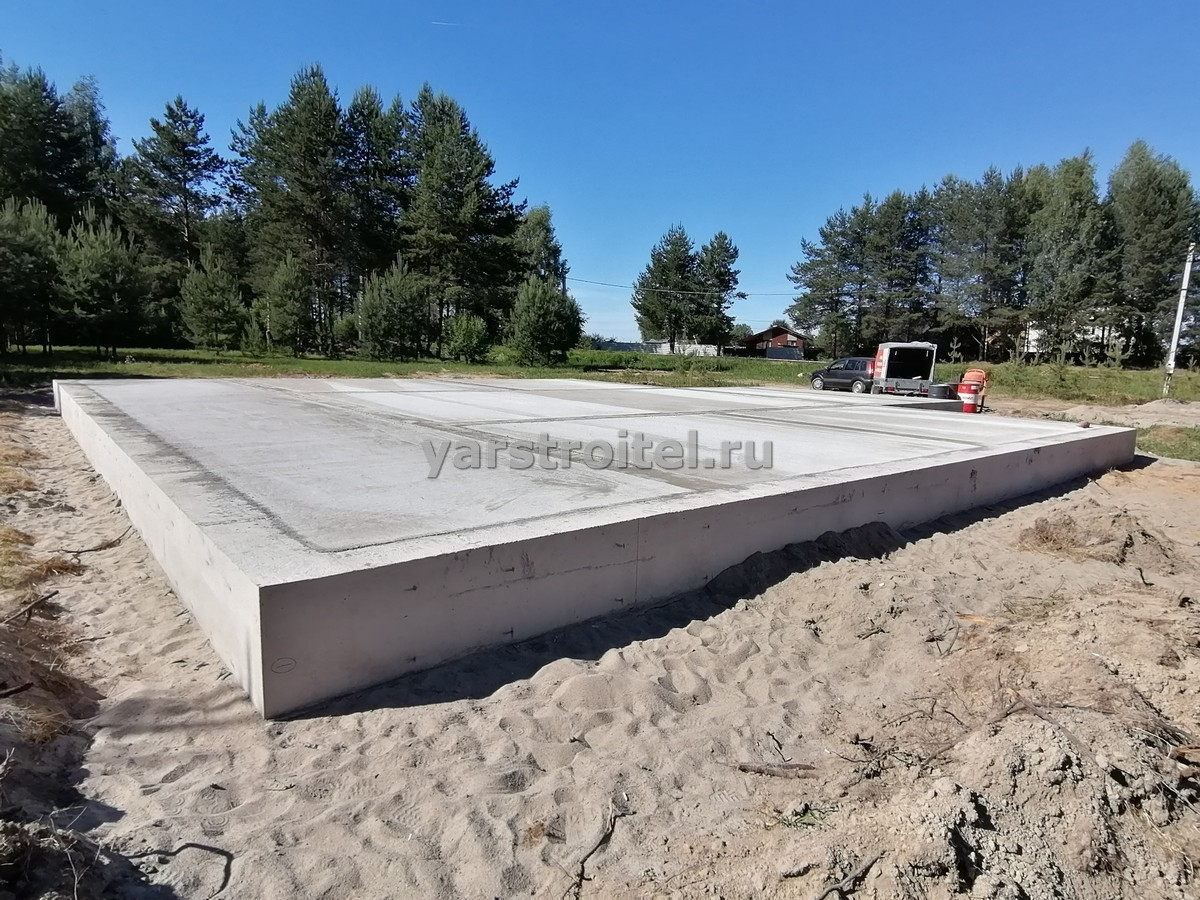

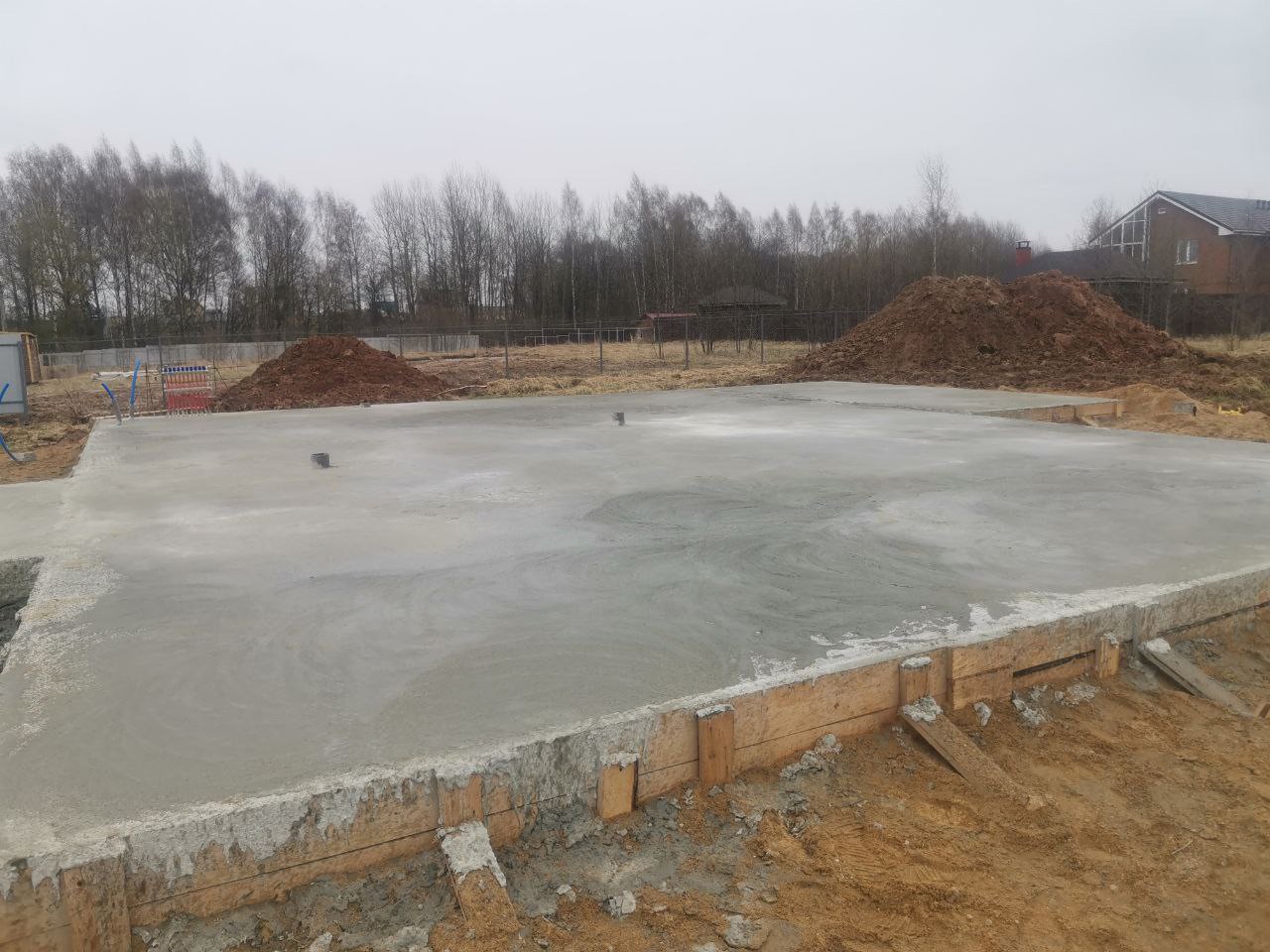

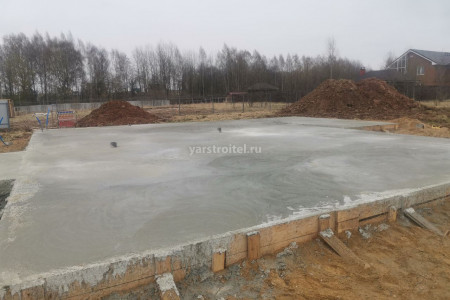

- Уход за бетоном. В течение 7-10 дней после заливки бетон необходимо регулярно увлажнять водой, чтобы предотвратить его высыхание и образование трещин. Опалубка снимается через 2-3 недели после заливки бетона;

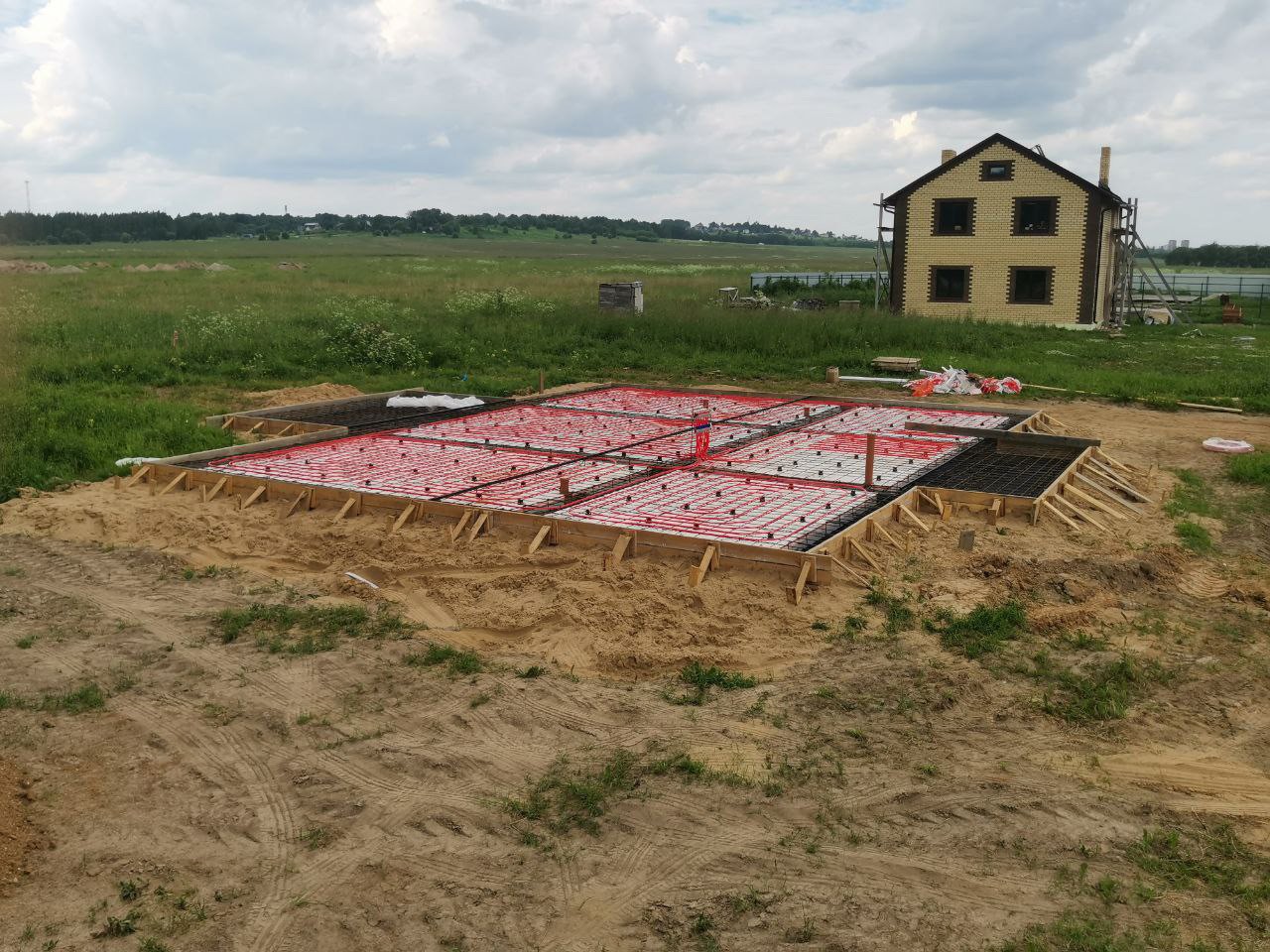

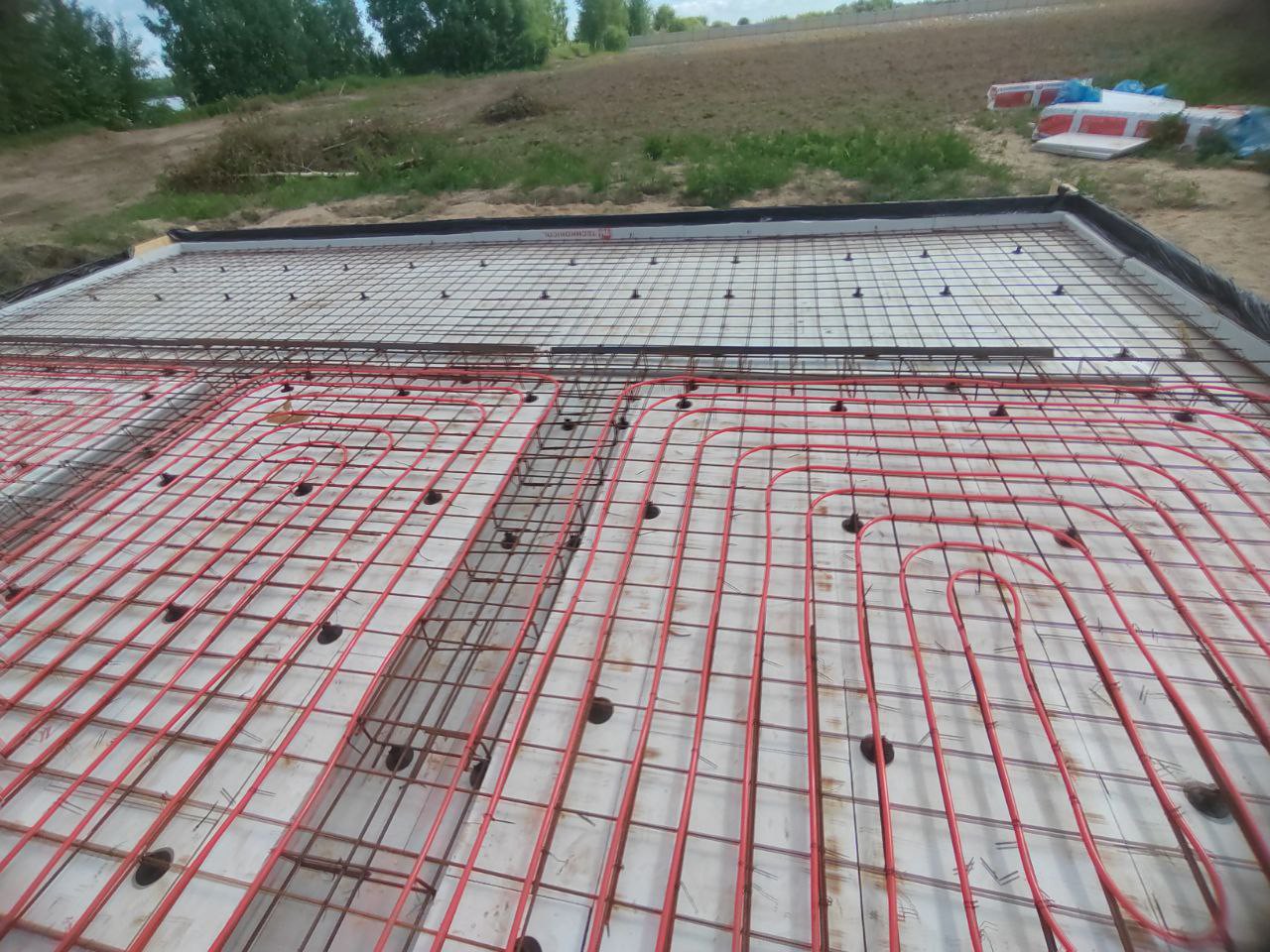

- Гидроизоляция и утепление. Для защиты от грунтовых вод поверхность плиты покрывается слоем гидроизоляционного материала (рубероид, мастика, проникающая гидроизоляция). Для теплоизоляции плиты используется экструдированный пенополистирол или другой утеплитель, который укладывается в область по гидроизоляционному слою.

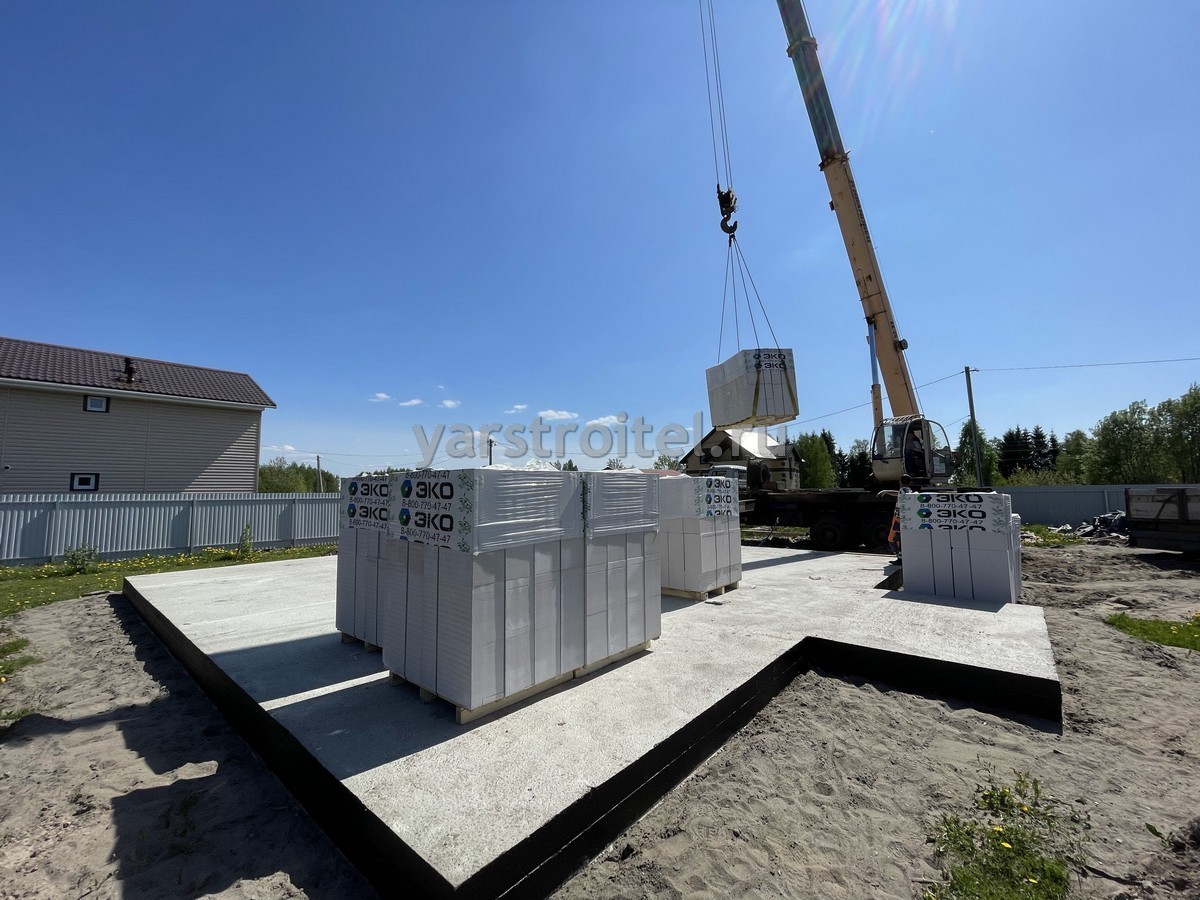

Выполнение всех этапов и рекомендаций поможет установить прочный и надежный фундамент из монолитной плиты. После можно провести строительство кирпичного дома или любого частного сооружения. На плитное основание можно устанавливать здания из нескольких этажей, они будут отлично стоять, не будет проседания, трещин, деформаций и других повреждений. Главное нужно все правильно рассчитать (провести расчет стоимости), приобрести качественные и надежные материалы для установки фундаментной плиты или ленточного основания.
